2Sanayi HMI için.8 inç IPS TFT LCD Ekran Modülü 240x320 QSPI 300 Nits

Ürün Açıklaması

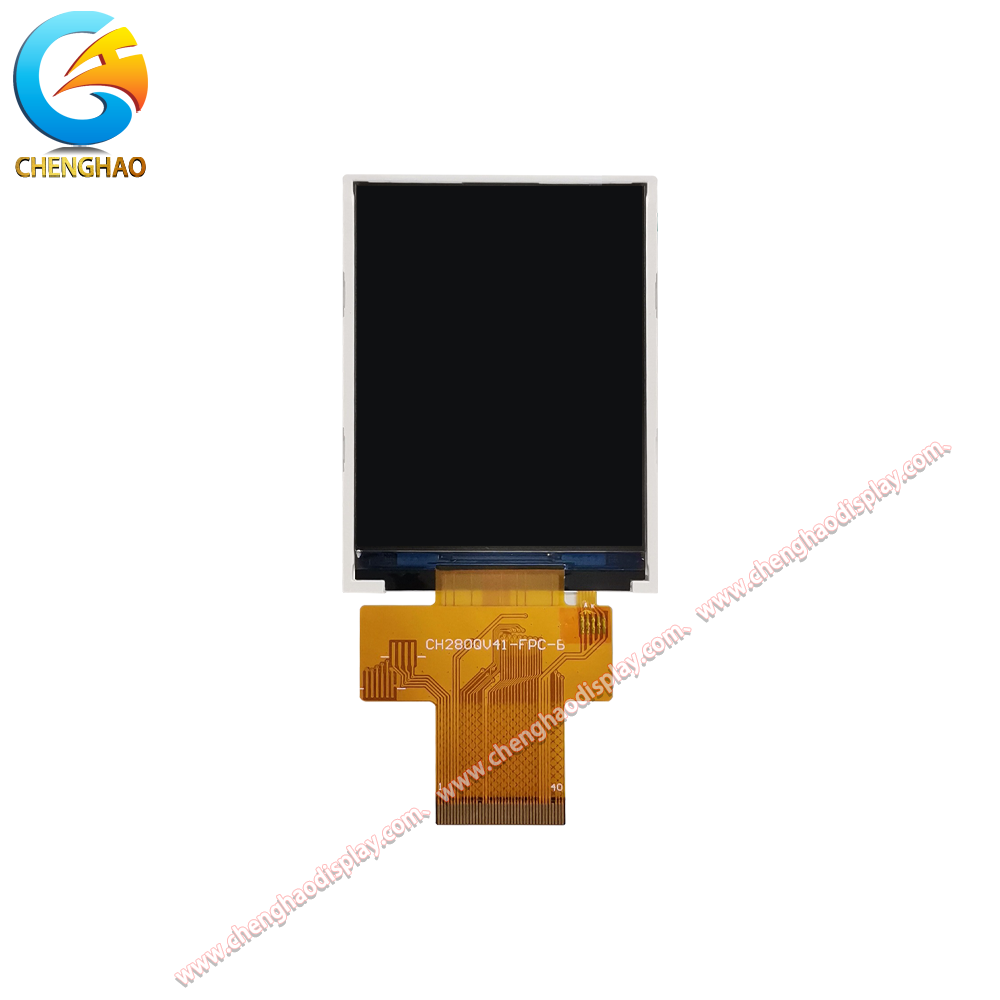

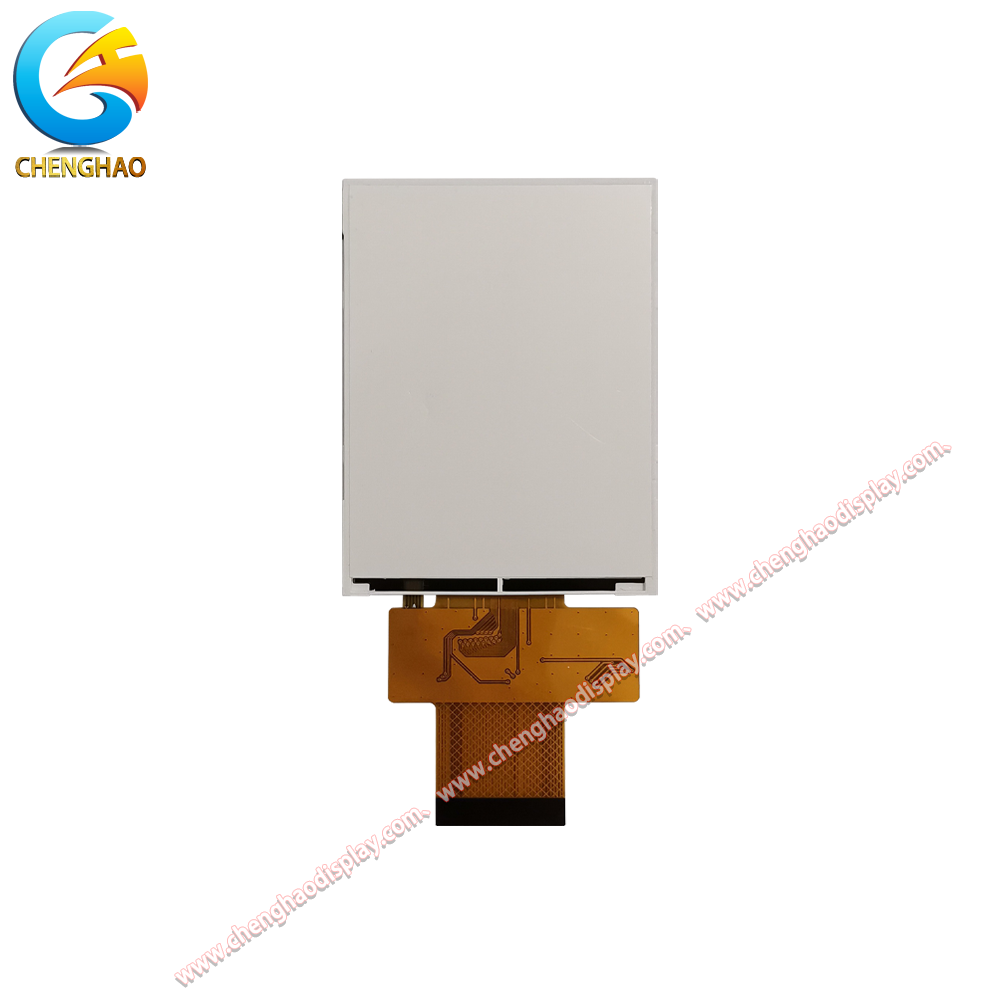

CH280QV41A, 240 x (RGB) x 320 çözünürlüğe ve 40 pinli QSPI arayüzüne sahip 2,8 inç IPS TFT LCD ekran modülüdür. Tipik 300 cd/m2 parlaklık, 262K renk ve çoklu konumlardan tutarlı okunabilirlik için 80/80/80/80 izleme yönü sunar. Panel, 50,00x69,20 mm dış hat ve 43,20x57,60 mm aktif alana sahip IPS transmissive normalde siyah modunu kullanır. Çalışma sıcaklığı -20 ila +70 Santigrat derece, depolama sıcaklığı ise -30 ila +80 Santigrat derece aralığındadır. Bu dokunmatik olmayan modül, kararlı bir QSPI bağlantısı gerektiren kompakt endüstriyel HMI panelleri, el tipi cihazlar, kontrol terminalleri ve gömülü ekran sistemleri için uygundur.

Ürün Özellikleri

• 240 x (RGB) x 320 çözünürlük, net dikey format menülerini, değerlerini ve durum ekranlarını destekler.
• 40 pinli QSPI arayüzü, kompakt gömülü denetleyicilere ve ekran platformlarına bağlantıyı basitleştirir.
• 80/80/80/80 izleme yönü, birden fazla operatör konumundan görüntü tutarlılığını korur.
• Kompakt 2,8 inç dokunmatik olmayan tasarım, alandan kısıtlı endüstriyel ve el tipi ekipmanlara uyar.

Ürün Çizimi

Detaylı Özellikler

Özelleştirilmiş Tanıtım

Chenghao, TFT LCD modülleri, mono LCD ekranlar, renkli OLED modülleri ve mono OLED modülleri için özelleştirilmiş ekran modülü hizmetleri sunmaktadır. Özelleştirme, FPC düzeni ve pin yapılandırması, arayüz seçimi, parlaklık ayarı, dokunmatik entegrasyonu, yansıma önleyici yüzey işlemi ve kapak camı tasarımını kapsar.

• FPC özelleştirmesi, dış hat, uzunluk, pin sayısı ve konektör düzenini içerir.
• Arayüz seçenekleri arasında QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP ve HDMI bulunur.
• Parlaklık, standart iç mekan kullanımı veya daha yüksek ortam ışığı ortamları için ayarlanabilir.
• Kapasitif dokunmatik, dirençli dokunmatik ve dokunmatik olmayan konfigürasyonlar mevcuttur.
• AG yüzey işlemi, parlak kurulum alanlarındaki yansımaları azaltabilir.
• Kapak camı kalınlık, şekil, renk ve ipek baskı ile özelleştirilebilir.

Uygulama Örnekleri

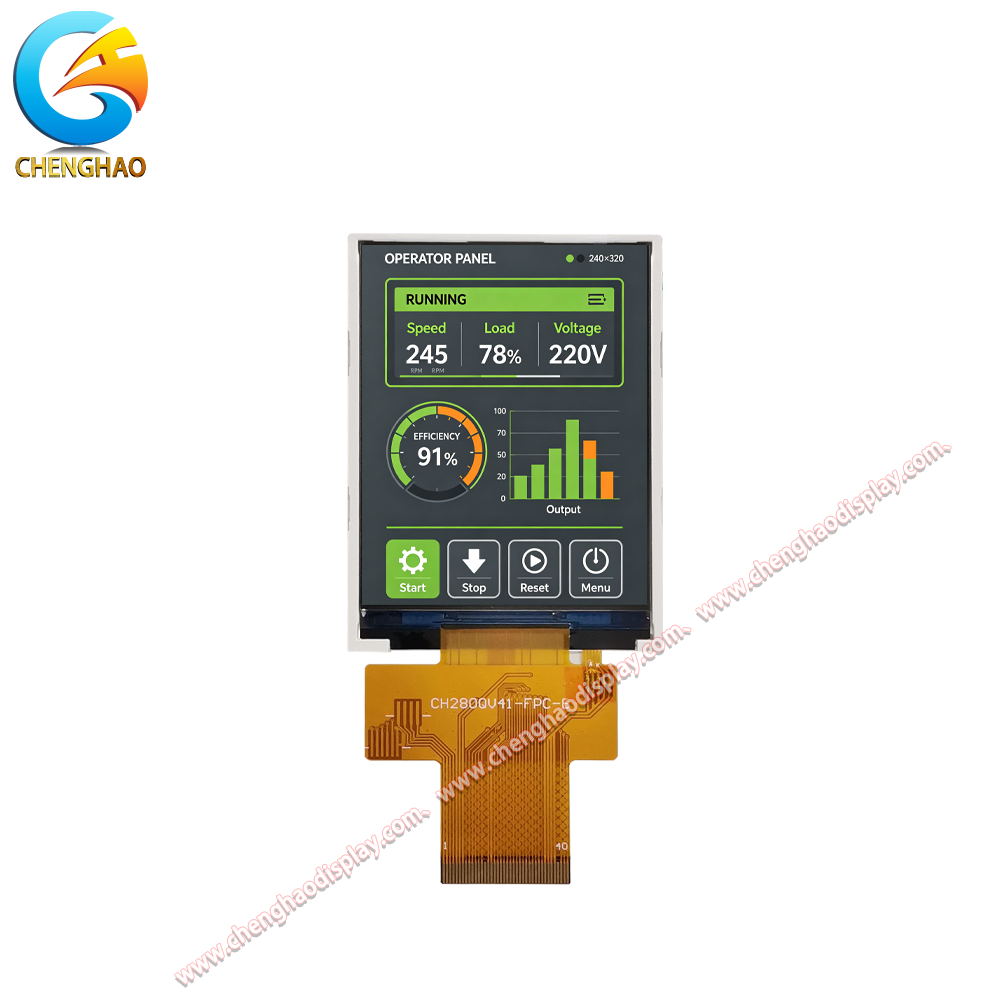

• Kompakt Endüstriyel HMI Panelleri:240 x 320 dikey düzen ve QSPI arayüzü, küçük ekipmanlarda net kontrolleri, değerleri ve durum göstergelerini destekler.
• El Tipi Cihazlar:Kompakt 2,8 inç dış hat ve 40 pinli FPC, sınırlı iç alana sahip ölçüm aletleri ve taşınabilir kontrol cihazlarına uymaya yardımcı olur.
• Proses Kontrol Terminalleri:80/80/80/80 izleme yönü, kompakt kontrol ünitelerinde farklı operatör konumlarından okumaların görünür kalmasını sağlar.
• Gömülü İzleme Cihazları:Geniş sıcaklık çalışması ve dokunmatik olmayan yapı, izlenen iç mekan ekipmanlarında güvenilir ekran kullanımını destekler.
