4Sanayi HMI için.3 inç IPS TFT LCD Ekran Modülü 480x272 SPI QSPI MCU

Ürün Açıklaması

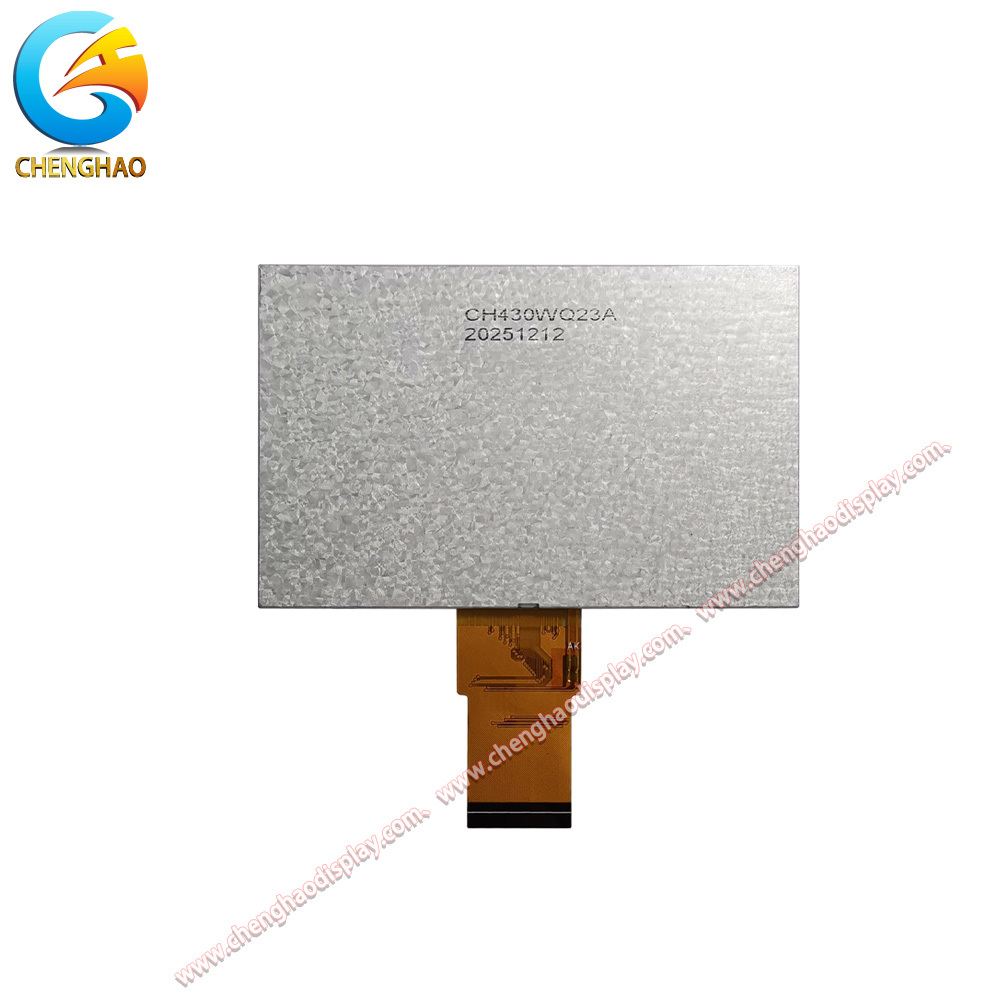

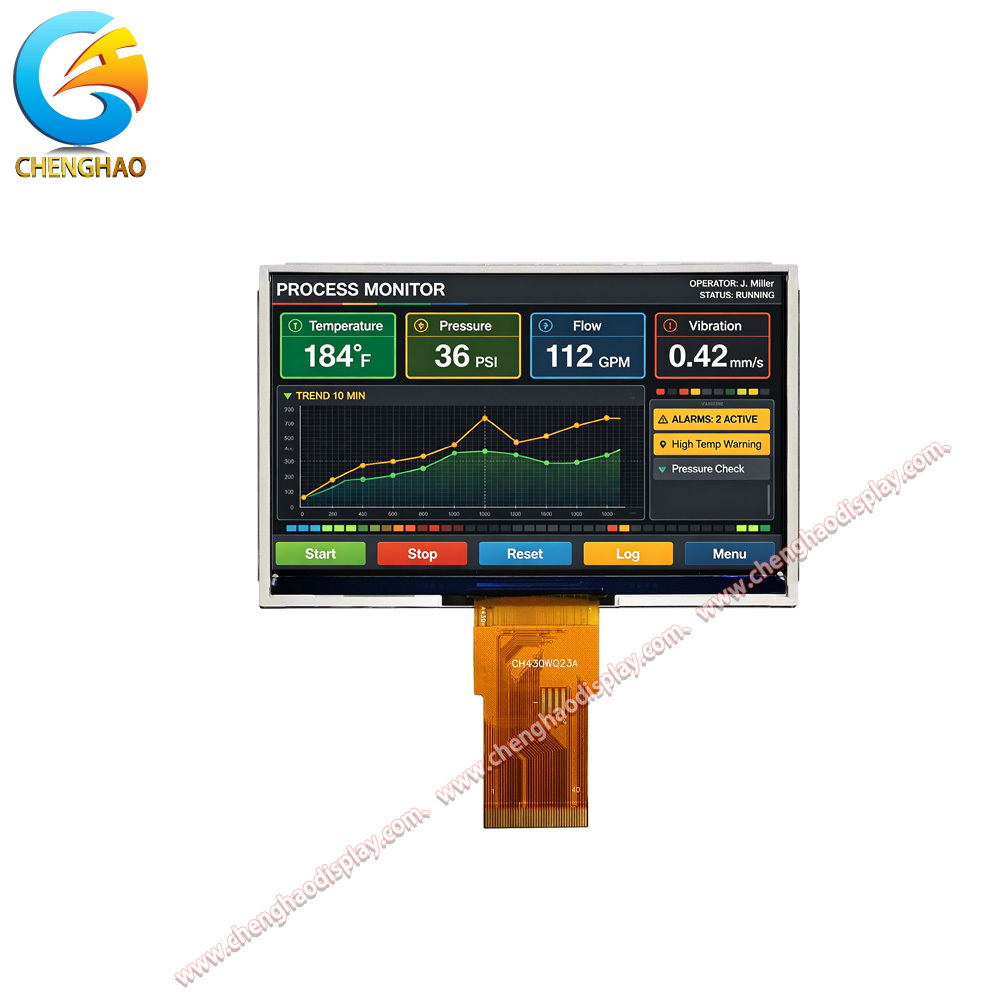

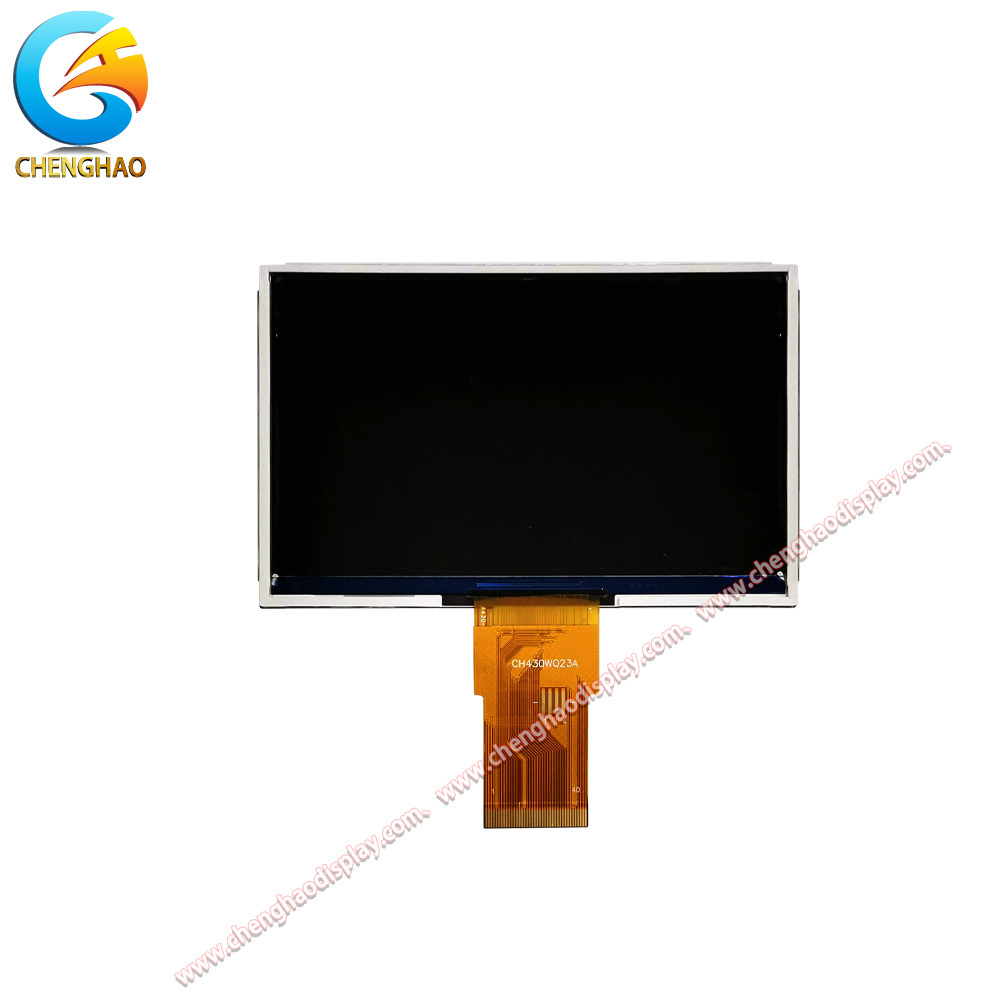

CH430WQ23A, 480 x (RGB) x 272 çözünürlüğe ve esnek SPI, QSPI ve MCU arayüz desteğine sahip 4,3 inç IPS TFT LCD ekran modülüdür. Tipik 300 cd/m2 parlaklık, 16,7 milyon renk ve birden çok konumdan tutarlı okunabilirlik için 80/80/80/80 izleme yönü sunar. Ekran, IPS transmissive normalde siyah modu ve 40 pinli FPC bağlantısı kullanır. 105,5 x 67,2 mm dış boyutları ve 95,04 x 53,86 mm aktif alanı, kompakt kontrol ekipmanları ve gömülü ekran tasarımları için uygundur. Çalışma sıcaklığı aralığı -20 ila +70 Santigrat derece, depolama ise -30 ila +80 Santigrat derecedir. Bu dokunmatik olmayan modül, kararlı bir seri veya paralel arayüz gerektiren endüstriyel HMI panelleri, enstrümantasyon, proses monitörleri ve kontrol terminalleri için uygundur.

Ürün Özellikleri

• 480 x (RGB) x 272 çözünürlük, gömülü arayüzler için net metin, grafik ve durum bilgisi sağlar.
• SPI, QSPI ve MCU arayüz desteği, farklı ana bilgisayar denetleyicileri ve tasarım platformları arasında esneklik sağlar.
• 80/80/80/80 izleme yönü, birden çok operatör konumundan görüntü tutarlılığını korur.
• Kompakt 40 pinli dokunmatik olmayan tasarım, endüstriyel kontrol ekipmanlarına kolay entegrasyonu destekler.

Ürün Çizimi

Detaylı Özellikler

Özelleştirilmiş Tanıtım

Chenghao, TFT LCD modülleri, mono LCD ekranlar, renkli OLED modülleri ve mono OLED modülleri için özelleştirilmiş ekran modülü hizmetleri sunmaktadır. Özelleştirme, FPC düzeni ve pin yapılandırması, arayüz seçimi, parlaklık ayarı, dokunmatik entegrasyonu, yansıma önleyici yüzey işlemi ve kapak camı tasarımını kapsar.

• FPC özelleştirmesi, dış boyutları, uzunluğu, pin sayısını ve konektör düzenini içerir.
• Arayüz seçenekleri SPI, QSPI, MCU, RGB, LVDS, MIPI, EDP ve HDMI'yi içerir.
• Parlaklık, standart iç mekan kullanımı veya daha yüksek ortam ışığı ortamları için ayarlanabilir.
• Kapasitif dokunmatik, dirençli dokunmatik ve dokunmatik olmayan konfigürasyonlar mevcuttur.
• AG yüzey işlemi, parlak kurulum alanlarındaki yansımaları azaltabilir.
• Kapak camı kalınlık, şekil, renk ve ipek baskı ile özelleştirilebilir.

Uygulama Örnekleri

• Endüstriyel HMI Panelleri: 480 x 272 ekran ve esnek SPI, QSPI ve MCU arayüzleri, kompakt makine kontrollerini ve durum terminallerini destekler.
• Proses İzleme Ekipmanları: Net çalışma verileri ve 80/80/80/80 izleme yönü, operatörlerin farklı konumlardan proses değerlerini okumasına yardımcı olur.
• Enstrümantasyon Ekranları: 40 pinli FPC ve kompakt 4,3 inç dış boyutları, ölçüm ve kontrol ekipmanlarına entegrasyonu basitleştirir.
• Gömülü Kontrol Terminalleri: Dokunmatik olmayan tasarım ve geniş sıcaklık aralığı, izlenen iç mekanlarda güvenilir çalışmayı destekler.
