5.0 Inç Yüksek Parlaklıklı IPS TFT LCD Modülü EVE2 Motoru ve Kapasitif Dokunmatik SPI Ekranı ile

Ürün Tanımı

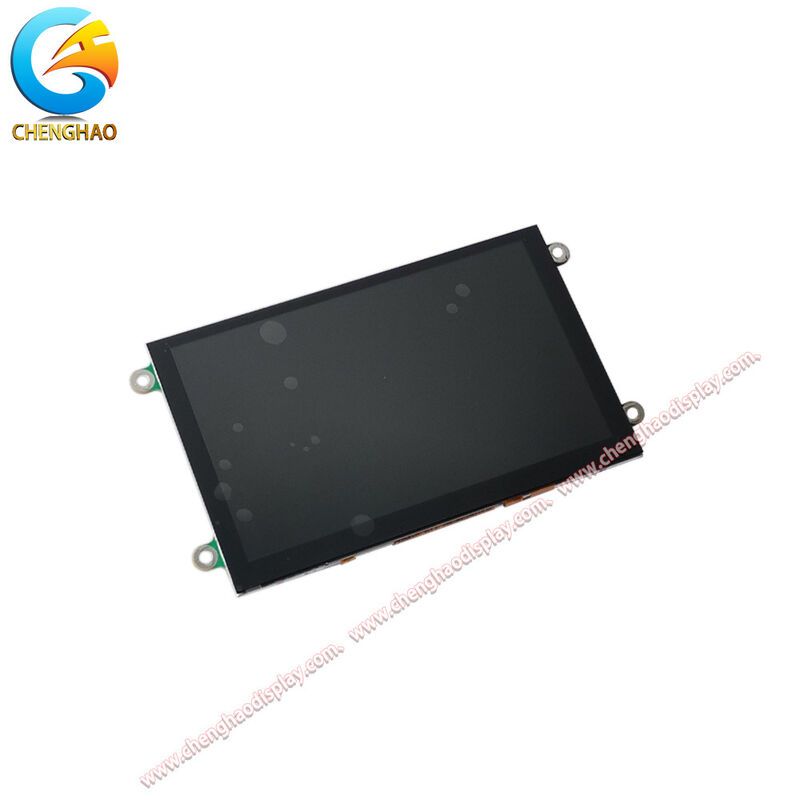

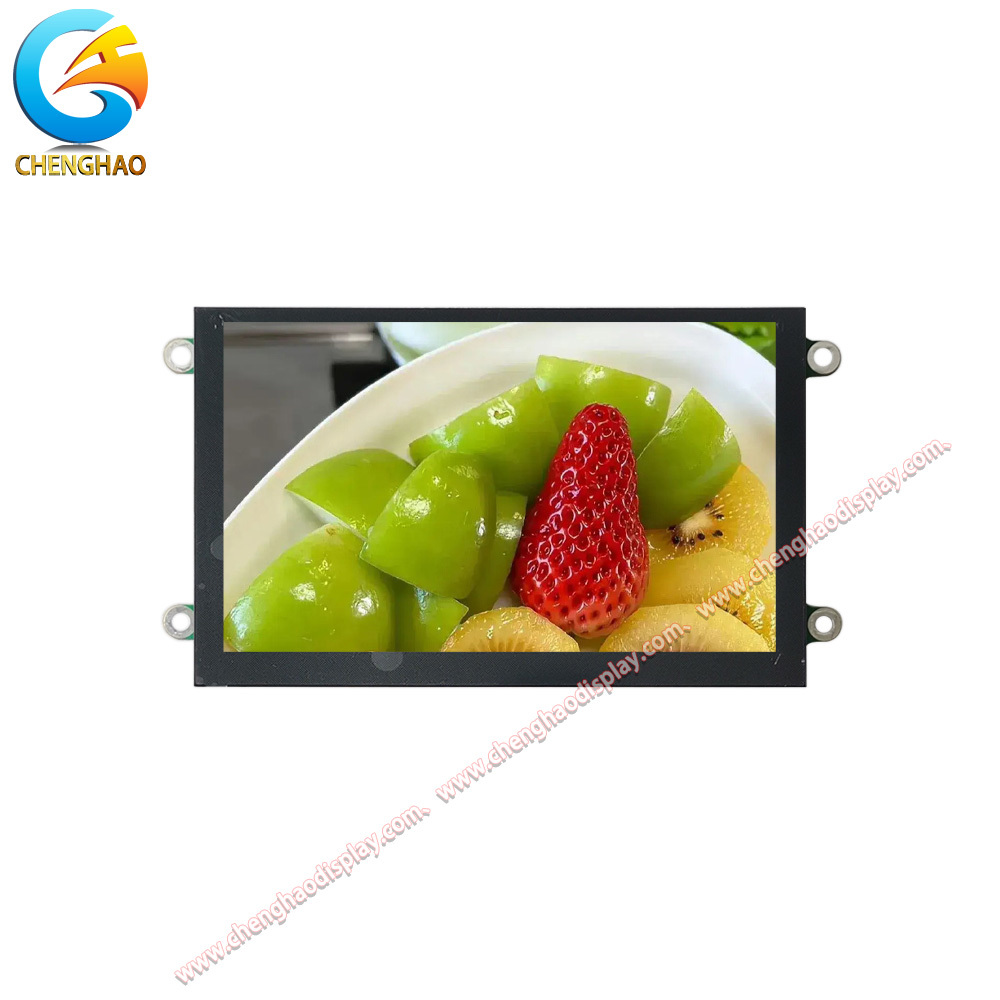

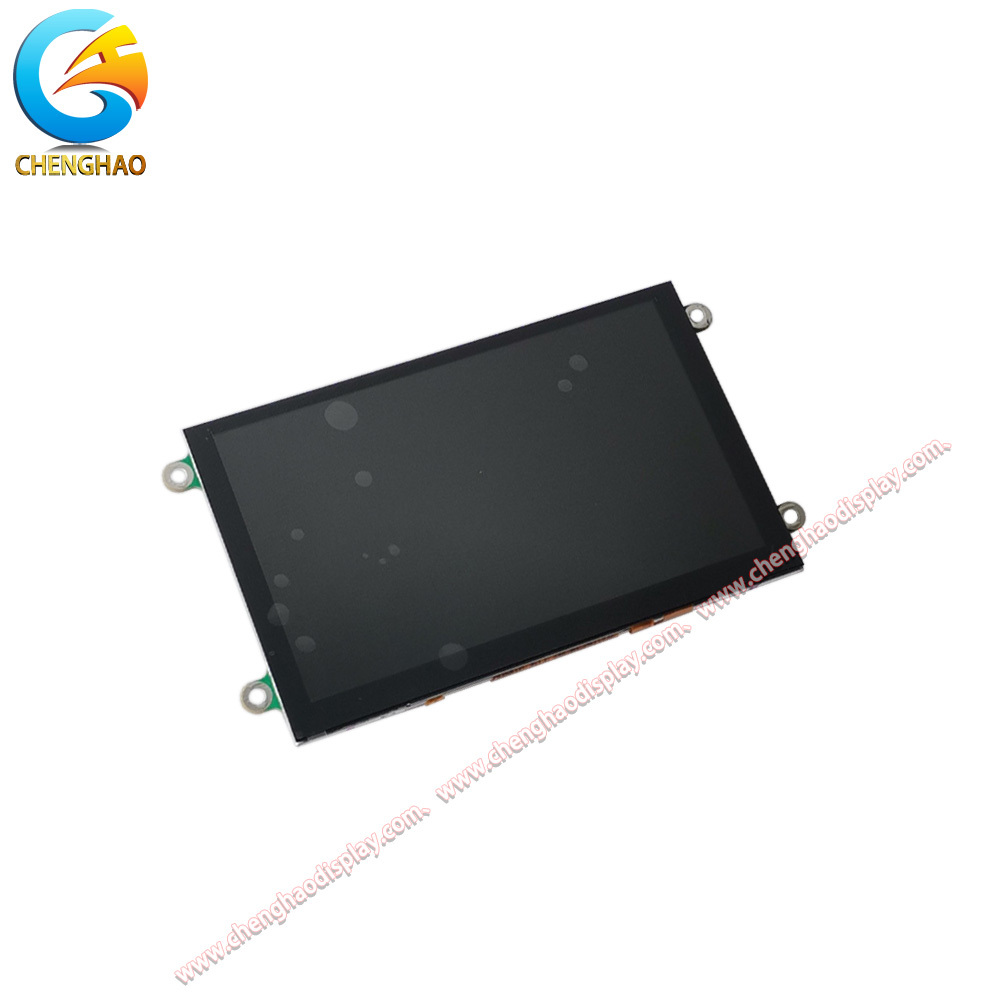

CH500WV05PA, mükemmel güneş ışığı okunabilirliği için 800x480 çözünürlüğü, 900cd / m2 yüksek parlaklığı ve tam 80/80/80/80 görüntüleme açıları olan 5.0 inç IPS TFT LCD modülüdür.Entegre bir EVE2 (Embedded Video Engine) grafik denetleyici ile donatılmış, bu ekran SPI arayüzünü (D-SPI / Q-SPI modları) ve kapasitif dokunmatik paneli destekler, bu da harici bir GPU olmadan zengin bir GUI geliştirmesini sağlar.Modül, parlak ortamlarda azaltılmış yansımalar için bir anti-parlama yüzey tedavisi içerir.120.7x75.8mm'lik kompakt bir çerçeve, 108.0x64.8mm'lik aktif alan ve yerleşik bir LED sürücüsü ile, çift bağlantı seçeneği sunar: 2.54mm pitch 20 pin IDC kutu başlığı ve 1.0 mm mesafe 20 pinli FFC konektörü, endüstriyel HMI, enstrümanlama, akıllı ev kontrol panelleri, tıbbi cihazlar ve otomotiv ekran uygulamaları için esnek entegrasyon sağlar.

Ürün Özellikleri

1. 900cd/m2 Doğrudan güneş ışığı okunabilirliği için yüksek parlaklık

900 cd/m2'lik tipik bir parlaklıkla, bu ekran doğrudan güneş ışığı altında açıkça görünür, bu da onu açık hava kioskları, tarım ekipmanları panelleri,ve çevresel ışık kontrol edilemezken deniz aletleri.

2. Dahili EVE2 Grafik Motoru ∙ Dış GPU olmadan Akıllı Ekran

Entegre EVE2 denetleyicisi, SPI komutları aracılığıyla tümüyle on-module renderleme, dokunmatik dekodlama ve ses çıkışını yönetir. Bu, ana MCU'yu boşaltır ve GUI gelişimini hızlandırır.Kaynak kısıtlı gömülü sistemler için mükemmel.

3Tam 80/80/80/80 IPS Görme açısı

IPS paneli, endüstriyel kontrol odalarında, tıbbi izleme istasyonlarında ve paylaşılan kullanım terminallerinde çoklu operatör okuyabilirliğini sağlayan, herhangi bir görüntüleme yönünden tutarlı renk ve kontrast sağlar.

4Zorlu ortamlar için parlaklığa karşı yüzey kaplaması

Bir AG kaplama, üst ışıklandırma veya dış yanıklardan gelen ayna yansımasını en aza indirir.Işığın yüzey yansımalarına kayıp olmamasını sağlamak ̇ otomotiv gösterge ve güneşe maruz kalmış dış paneller için kritik bir özellik.

5Kapasitif Dual Interface Esnekliği ile dokunmatik panel

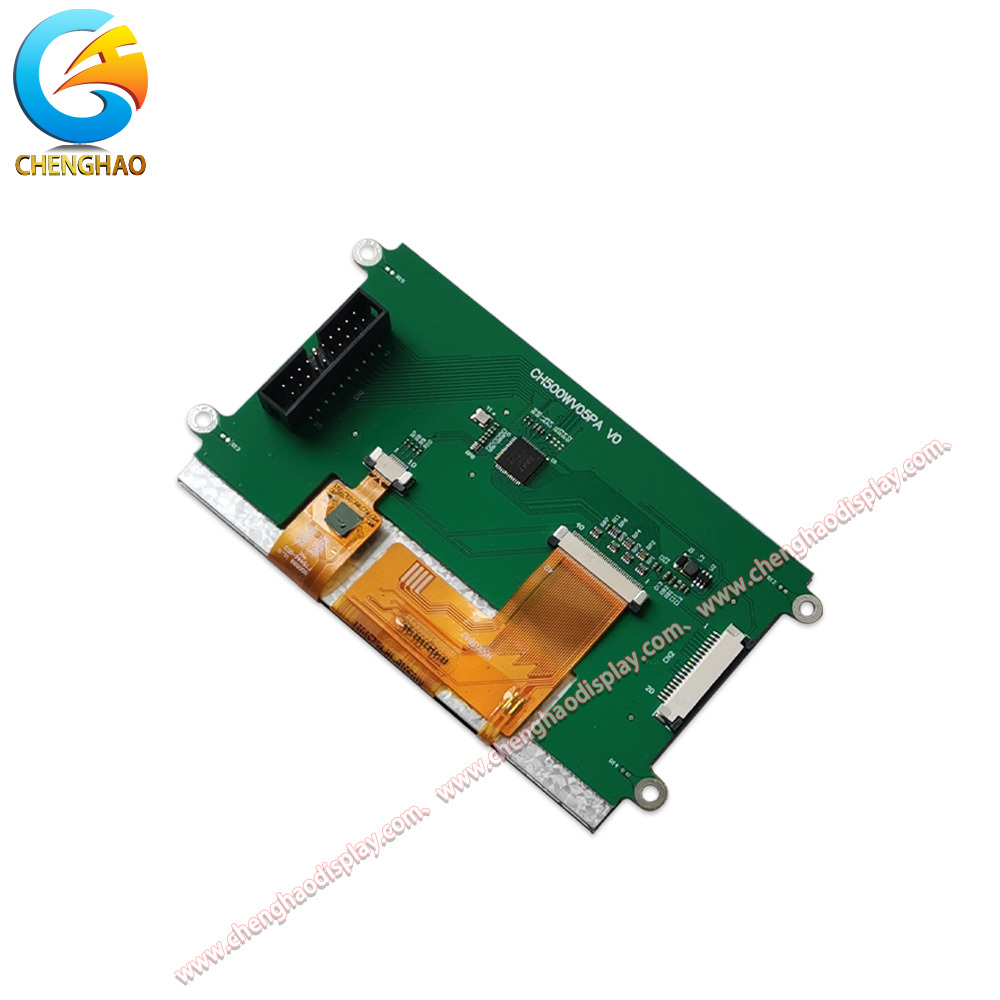

Projektif kapasitif dokunma paneli çoklu dokunma jestlerini desteklerken, çift bağlantı tasarımı (2.54mm IDC başlığı + 1.0mm FFC) yerleşik uygulamalarda farklı kablo tasarımları için kablo esnekliği sağlar.

Ürün Çizimi

Ayrıntılı özellikler

Kişiselleştirilmiş Giriş

Chenghao, TFT LCD modülleri, mono LCD ekranları, renkli OLED modülleri ve mono OLED modülleri arasında profesyonel özelleştirme sunar.

• FPC Tailoring:Özel FPC çerçeve, uzunluk ve iğne sayımı, kabinin ve bağlantı düzenine uyacak şekilde.
• Arayüz uyarlaması:SPI, MCU, RGB, MIPI, LVDS, EDP ve HDMI arayüz seçenekleri, barındırma platformunuza uygun olarak kullanılabilir.
• Parlaklık ayarlama:Standart 200-300 cd/m2'den yüksek parlaklık 500+ cd/m2'ye kadar, kapalı veya güneş ışığı ile okunur uygulamalar için kalibre edilmiştir.
• Dokunma entegrasyonu:Kapasitif dokunuş, dirençli dokunuş veya ürün gereksinimlerinize göre dokunma olmayan yapılandırmalar.
• Parlama karşıtı kaplama:Dış ve yüksek parlama ortamlarında çevresel yansımaları azaltmak için AG yüzey işlemi.
• Kapak camı özelleştirme:Kendi marka ve endüstriyel tasarımınıza uygun olarak cam kalınlığı, şekli, rengi ve ipek ekranlı baskı.

Özel çözüm için mühendislik ekibimizle bağlantı kurun.

Başvuru Davası

• Endüstriyel HMI panelleri:Dahili EVE2 grafik motoru ile SPI arayüzü, PLC ile yönetilen makineler, süreç kontrol istasyonları,ve fabrika katı operatör terminalleri, üst düzey bir ana işlemci gerektirmeden.
• Akıllı Ev Kontrol Panelleri:5.0 inçlik kompakt boyutu, kapasitif multi-touch ve 900cd/m2 parlaklığı duvara monte edilmiş ev otomasyonu merkezleri, iklim denetleyici,ve güvenlik sistemi arayüzleri parlak aydınlatılmış odalarda bile görünür.
• Denizcilik ve Açık Hava Enstrümantasyonu:Yüksek parlaklık, yanıp sönen kaplama ile birlikte, doğrudan güneş ışığı altında okunabilirliği sağlar, tekne gösterge panosu, GPS navigasyon cihazları ve açık hava ölçüm ekipmanları için idealdir.
• Tıbbi izleme cihazları:IPS tam görüntüleme açıları ve yüksek kontrast oranı, klinik ortamlarda çok açılı okunabilirliği sağlar ve hasta monitörleri, infüzyon pompası ekranları ve taşınabilir teşhis terminalleri için uygundur.

Sık Sorulan Sorular

S1: Bu ekran hangi SPI modlarını destekliyor?

Bu modül, grafik yoğun uygulamalarda daha fazla bant genişliği için EVE2 denetleyicisi üzerinden yapılandırılabilir olan hem D-SPI (tek veri şeridi) hem de Q-SPI (dört veri şeridi) modlarını destekler.

S2: Parlaklık ayarlanabilir mi?

Evet, yerleşik LED sürücüsü (EVE2 PWM kontrolü ile çalıştırılır) yazılım ayarlanabilir arka ışık parlaklığını 0 ila 900cd/m2 arasında sağlar.

S3: Ayrı bir GPU veya ekran denetleyici gerekli mi?

Entegre EVE2 grafik motoru tüm görüntülemeyi, dokunmatik kodlamayı ve ses çıkışını kontrol eder.

S4: Hangi dokunma jestleri desteklenir?

Projektif kapasitif dokunma paneli, tek dokunma, çok dokunma jestlerini (5 noktaya kadar), sürükleme ve sıkma-genişleme hareketlerini destekler ve EVE2 dokunma motoru aracılığıyla yapılandırılabilir.

S5: FPC ve konektör özelleştirilebilir mi?

Chenghao, özel koruma ve arabirim gereksinimlerinize uygun özel FPC hatlarını, pin sayısını ve konektör türünü (IDC, FFC, ZIF) sunar.
