10.1 inç 1024x600 TFT LCD Ekran Modülü RGB Arayüzü ile - 400 cd/m2 Endüstriyel LCD

Ürün Tanımı

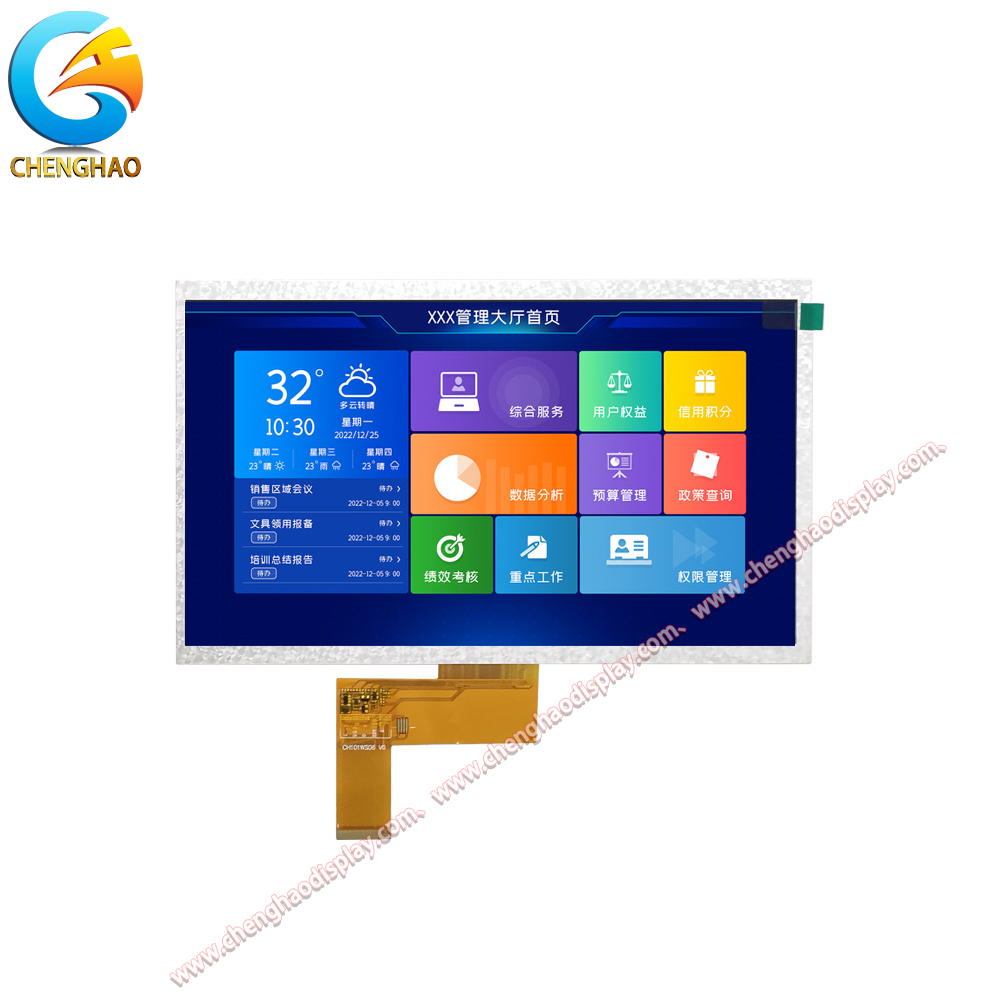

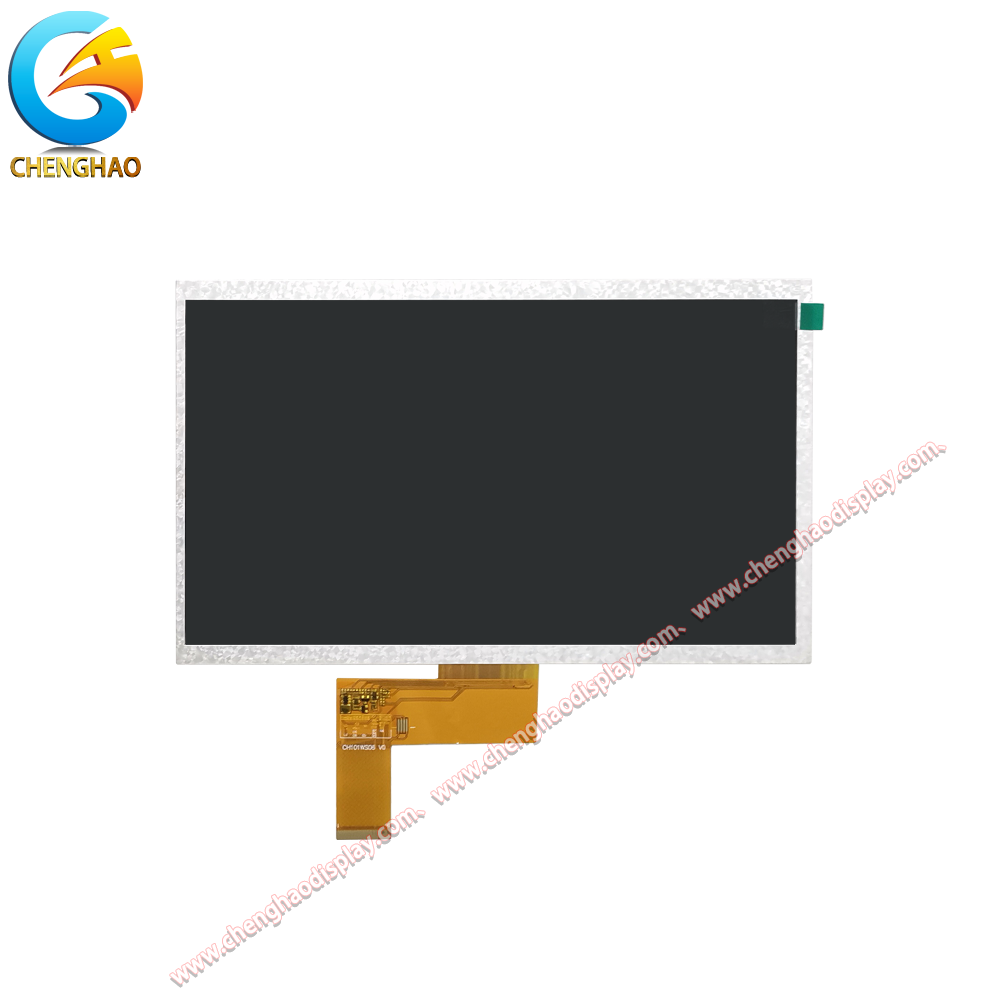

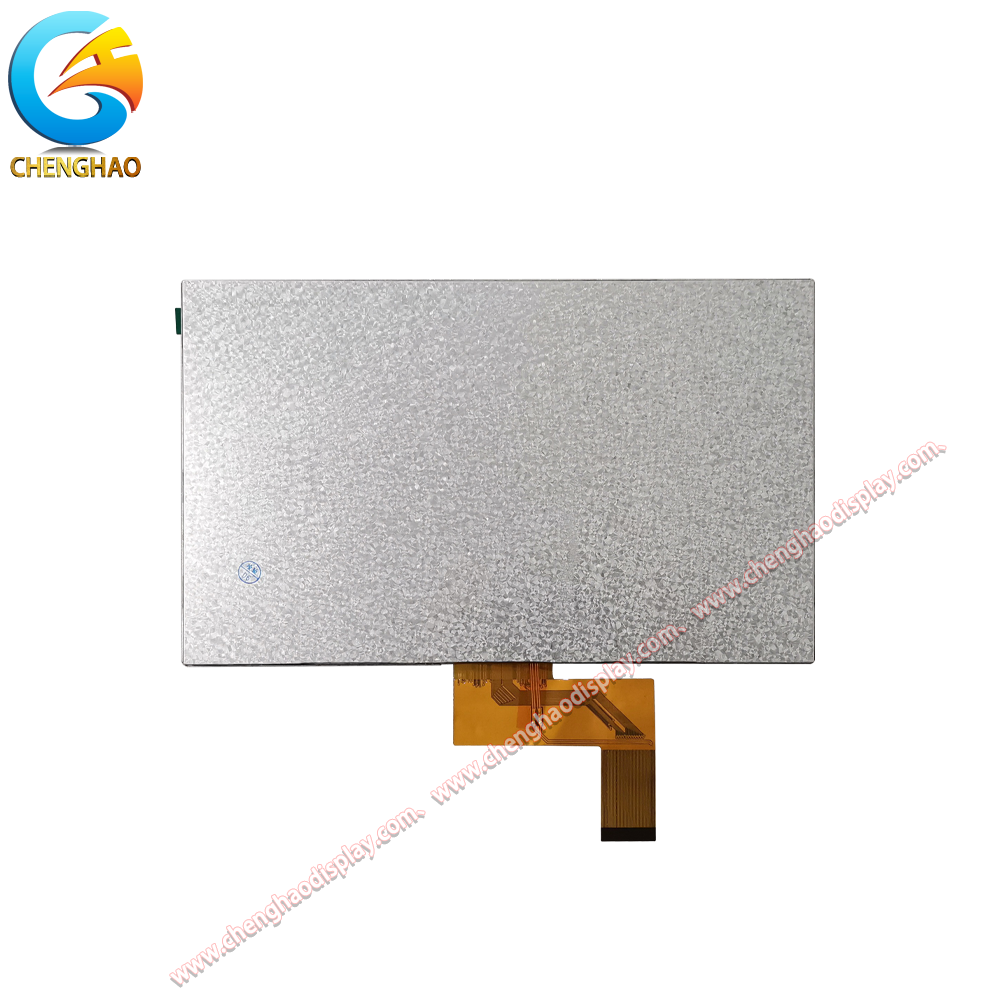

CH101WS06A, 1024 x 600 piksellik bir WSVGA çözünürlüğü ile 222.72 x 125.28 mm geniş boyut oranı aktif bir alana sahip 10.1 inçlik bir TFT LCD ekran modülüdür.Bu ekran modülü standart bir 24 bitlik RGB arayüzünü kullanır..5 mm mesafe, endüstriyel ve ticari uygulamalarda yaygın olarak kullanılan çok çeşitli gömülü denetleyici ve tek kartlı bilgisayarlarla uyumludur.Tipik bir parlaklığı 400 cd/m2 ve tüm yönlerde 80/80/80/80 derece geniş görüş açısı ile, ekran, endüstriyel kontrol panelleri, insan-makine arayüzleri ve bilgi kioskları için uygun tutarlı bir görüntü kalitesi sunar.Modül, iletim modunda çalışır ve 235 LCM hatlarıyla dayanıklı bir mekanik tasarıma sahiptir..0 x 143.0 mm ve standart panel montajı için 226.25 x 128.1 mm'lik bir çerçeve açılışı. LED arka ışık devresi 140 mA'lık ileri akım için tasarlanmıştır.Tüm gösterim alanında istikrarlı ve tekdüze aydınlatma sağlarBu ekran modülü, standart bir RGB arayüzü ile büyük formatlı bir renk ekranı gerektiren uygulamalar için uygun maliyetli bir çözüm sunar.gömülü sistem geliştiricileri ve endüstriyel ekipman üreticileri için mükemmel bir seçimGeniş çalışma sıcaklık aralığı ve sağlam yapı, zorlu endüstriyel ortamlarda güvenilir performans sağlar.

Ürün Özellikleri

• Endüstriyel Uygulamalar için Büyük 10.1 Inch WSVGA Ekranı: 1024 x 600 çözünürlüğü olan 10.1 inçlik çapraz ekran, ayrıntılı bilgi, kontrol arayüzleri ve veri görselleştirmeleri görüntülemek için bolca alan sağlar.9 geniş ekran boyut oranı modern HMI uygulamaları için ideal400 cd/m2 parlaklığı, kapalı endüstriyel ortamlarda rahat görüntülemeyi sağlar.

• Kolay Entegrasyon için Standart RGB Arayüzü: 39 pinli FPC konektörü ile 24 bitlik RGB arayüzü, gömülü sistemler endüstrisinde en çok desteklenen ekran arayüzlerinden biridir.Mikro denetleyiciler ve tek kartlı bilgisayarlardan oluşan geniş bir ekosistem tarafından yerel olarak desteklenmektedir.Bu, hem BOM maliyetini hem de sabit yazılım geliştirme süresini önemli ölçüde azaltarak protokol dönüşümüne veya özel sürücü IC'lerine olan ihtiyacı ortadan kaldırır.

• Esnek kurulum için geniş görüş açısı: Tüm yönlerde 80/80/80/80 derecelik bir görüntüleme açısıyla, ekran herhangi bir konumdan bakıldığında tutarlı bir renk ve kontrast sağlar.Bu, operatörlerin ekranı farklı açılardan görebileceği panel monteli ekipmanlar için özellikle değerlidir., ve halka açık bilgi kioskuları gibi çok kullanıcılı uygulamalarda, ekranın çeşitli pozisyonlarda insanlar tarafından okunması gerekir.

• Gömülü Çevre için Güçlü Mekanik Tasarım: 235.0 x 143.0 mm'lik LCM hatları, 226.25 x 128.1 mm'lik bir çerçeve açılışı ile standart panel montajı için tasarlanmıştır.Öte yandan, optimize edilmiş arka ışık sürücü devresine sahip iletimsel görüntüleme modu, çalışma ömrü boyunca tutarlı bir performans sağlar..

Ürün Çizimi

Ayrıntılı özellikler

Kişiselleştirilmiş Giriş

Shenzhen ChengHao Optoelectronic Co., Ltd'de, çeşitli boyutlar ve özelliklerdeki TFT LCD modülleri için kapsamlı özelleştirme hizmetleri sunuyoruz.CH101WS06A ve benzeri büyük formatlı ekran modülleri için, belirli konektör düzeni ve PCB arayüzü gereksinimlerine uymak için pin konfigürasyonu ayarları da dahil olmak üzere esnek FPC özelleştirme sunuyoruz.Parlaklık seviyeleri, dış mekan veya yüksek çevre ışığı ortamları için standart 200-400 cd/m2'den 800 cd/m2'yi aşan yüksek parlaklık konfigürasyonlarına uyarlanabilir.Dokunmatik panel seçenekleri kapasitif dokunma, dirençli dokunma veya dokunma olmayan yapılandırmayı içerir. Ayrıca ayarlanabilir kalınlık, şekil ve renk ile cam lens kapağı özelleştirme sağlarız,Ayrıca parlaklığa karşı ve parmak izi karşı yüzey işleme seçenekleri.

Başvuru Davası

• Endüstriyel HMI ve Kontrol Panelleri: 1024x600 çözünürlüklü 10.1 inç boyutu, endüstriyel insan-makine arayüzleri, CNC makine kontrol panelleri ve fabrika otomasyonu HMI'leri için ideal bir seçimdir.Geniş görüntüleme açısı, operatörlerin cihazın çevresindeki çeşitli konumlardan ekranı okumasını sağlar, RGB arayüzü ise yaygın endüstriyel kontrol panolarına bağlantıyı basitleştirir.

• Dijital İşaret ve Bilgi Kioskleri: Büyük ekran alanı, bu modülü iç mekan dijital işaretleme uygulamaları, kamu bilgileri ekranları ve yol bulma kioskları için uygun kılar.400 cd/m2 parlaklık, lobiler gibi kapalı ortamlarda net görünürlük sağlar, perakende alanları ve ulaşım merkezleri.

• Gömülü Sistem Prototipleme: Standart RGB arayüzü, bu ekranı prototipleme platformları için mükemmel bir seçim haline getirir. Paralel RGB çıkışını destekleyen çeşitli geliştirme panolarına doğrudan bağlanabilir,mühendislere gömülü projeleri için güvenilir bir görüntü sağlama.

Sık Sorulan Sorular

S: CH101WS06A ekran modülünün tipik uygulaması nedir?Cevap: Bu 10.1 inçlik TFT LCD modülü endüstriyel HMI, dijital işaretleme ve gömülü sistem prototipleme için tasarlanmıştır.1024x600 çözünürlüğü ve geniş görüntüleme açısı, panelde monte edilen ekipmanlar ve halka açık bilgi ekranları için uygundur.

S: Bu modül bir dokunmatik panel içerir mi?Cevap: Hayır, CH101WS06A sadece ekran modülüdür. Dokunma işlevselliği gerekirse kapasitif veya dirençli dokunma panelleri eklemek için özelleştirme sunarız.

S: LED arka ışık ömrü nedir?A: LED arka ışık, tipik olarak 30.000 ila 50.000 saatlik nominal akımdaki sürekli çalışma için değerlendirilmiştir.

S: LCM hatları ve aktif alan boyutu arasındaki fark nedir?A: LCM hatları, çerçeve dahil modülün fiziksel dış boyutlarıdır. Etkin alan, piksellerin görüntülendiği gerçek bölgedir.Doğru uyum için LCM taslağına bakınız..

S: Ekran açık hava kullanımı için uygun mu?C: 400 cd/m2 parlaklık ile standart versiyon, iç mekanlarda kullanılmak üzere tasarlanmıştır. Dış mekanlarda ise yüksek parlaklık özelleştirme seçeneğimizi öneririz.
