Kapasitif dokunuşlu 5 inç IPS TFT LCD Modülü - 900 cd/m2 Yüksek Parlaklıklı SPI Ekranı

Ürün Tanımı

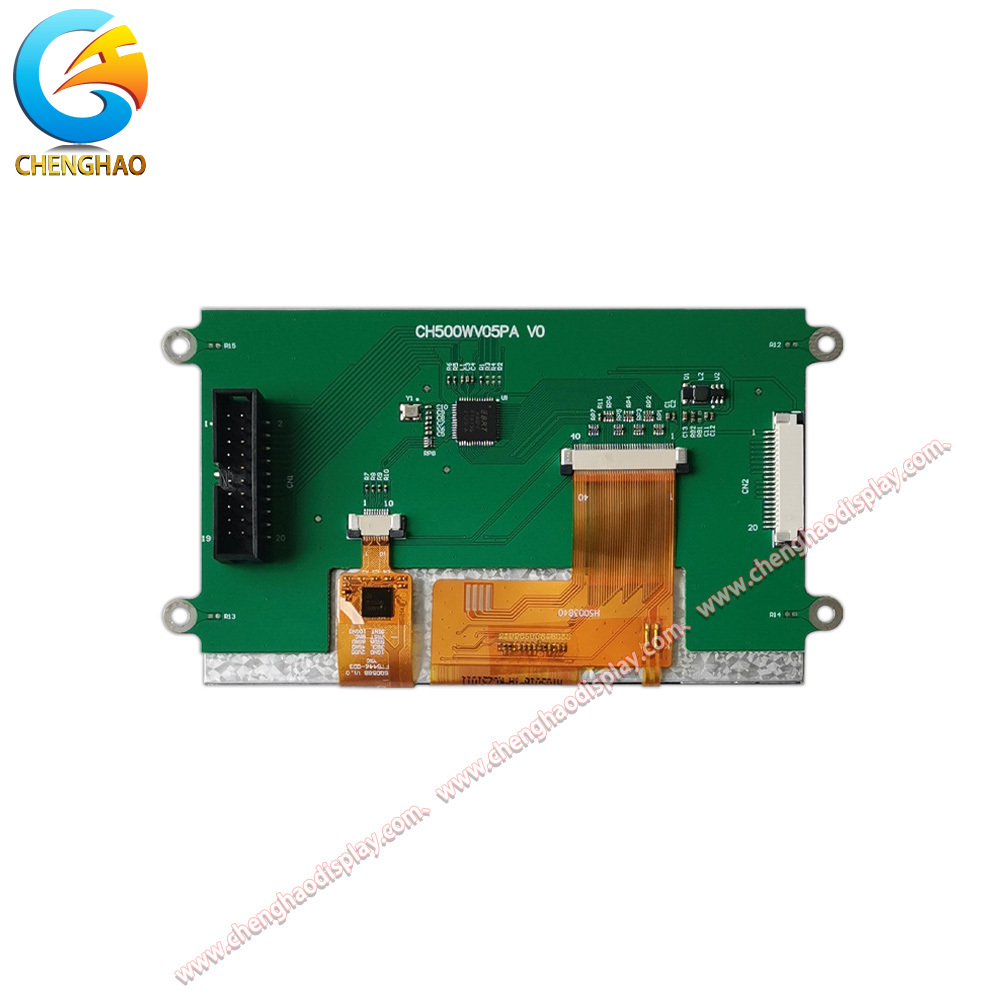

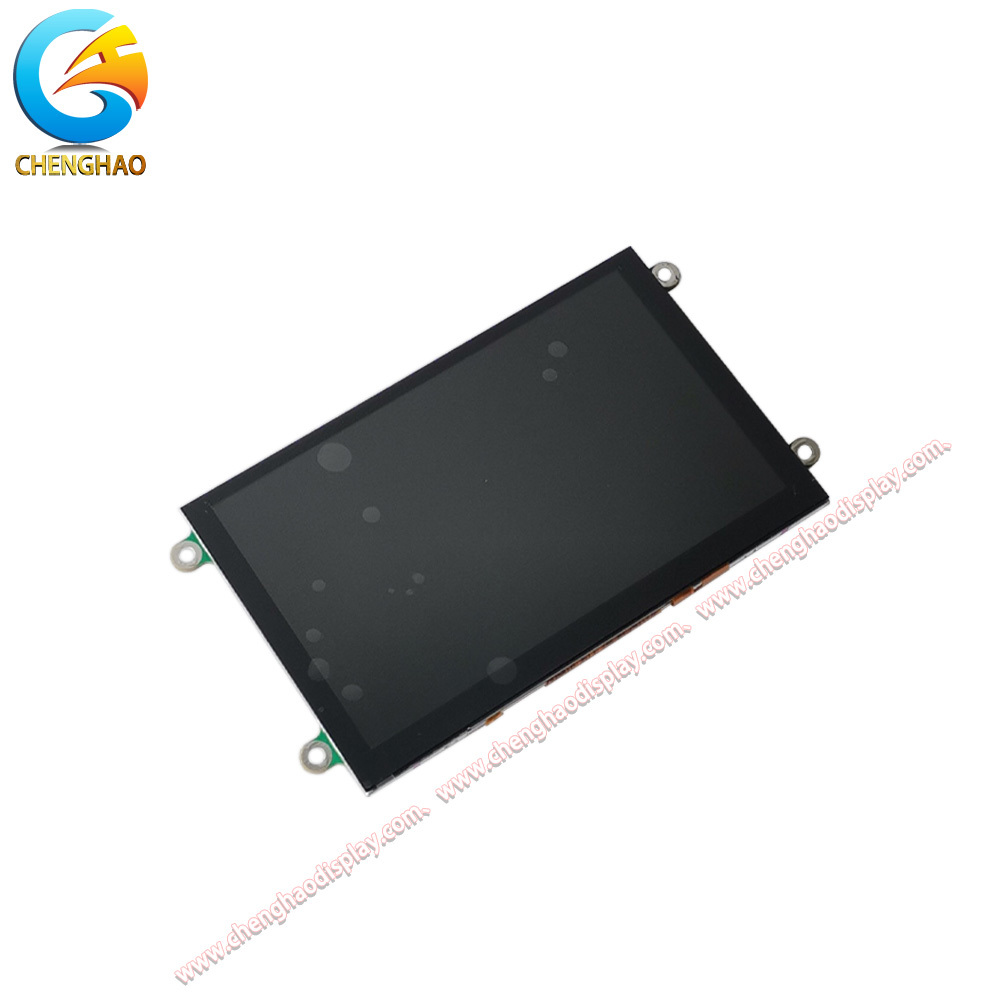

CH500WV05B-CT-PA, entegre kapasitif dokunmatik panel ve yerleşik bir EVE2 grafik denetleyicisine sahip 5.0 inç IPS TFT LCD modülüdür.800 x 480 WVGA piksel çözünürlüğü ve 900 cd/m2 ultra yüksek parlaklığı ile, bu ekran olağanüstü görüntü berraklığı ve güneş ışığı okunabilirliği sağlar, bu da onu açık hava kioskları, tıbbi cihazlar ve güçlü çevresel ışık mevcut olan endüstriyel HMI uygulamaları için idealdir.Gelişmiş IPS teknolojisi 80/80/80/80 derece geniş bir görüntüleme açısı sağlar, neredeyse herhangi bir yönden renk kayması veya tersine çevrilmeden tutarlı renk üretimini ve görüntü kalitesini sağlar.D-SPI ve Q-SPI modlarını da destekleyen standart bir SPI arayüzü ile donatılmıştır, bu modül, ana denetleyici üzerinde gerekli I/O pin sayısını en aza indirerek esnek ve yüksek hızlı veri iletişimi sunar.Ekran, normalde siyah teknoloji ile iletim modunda çalışır ve çevresel ışık kaynaklarından yansımalar etkin bir şekilde en aza indirgenmek için bir anti-parlama yüzey tedavisine sahiptir.Dayanıklı bir cam lens kapağı ile entegre kapasitif dokunmatik panel, duyarlı, doğru ve çok dokunmatik giriş yeteneği sağlar.Bir PCB sürücü tablosu modülün arkasına takılmıştır.Ekran görüntüleme, dokunmatik işleme ve ses çıkışını işleyen gömülü bir EVE2 video motoruna sahiptir.Ana mikrodenetleyicinin yükünü önemli ölçüde azaltmak ve sistem tasarımını basitleştirmek20 pinli IDC kutu başlığı ve 20 pinli FFC konektörü de dahil olmak üzere çift bağlantı seçenekleri ile,Bu modül, endüstriyel alanlardaki çok çeşitli gömülü uygulamalar için çok yönlü entegrasyon olanakları sunar., tıbbi ve akıllı ev pazarları.

Ürün Özellikleri

• Güneş ışığı okunabilirliği için ultra yüksek parlaklık: Tipik bir parlaklığı 900 cd/m2 olan ekran, doğrudan güneş ışığı altında bile net bir şekilde görünür.Bahçe ekipmanları arayüzleri, ve ekranın güçlü çevresel ışıkla rekabet etmesi gereken herhangi bir uygulama.Güç verimliliğini korurken tutarlı bir parlaklık sağlar.

• Basitleştirilmiş Sistem Tasarımı için Entegre EVE2 Grafik Denetleyicisi: Gemiye yerleştirilmiş Video Motoru (EVE2) ekran kontrolünü, dokunmatik yönetimi ve ses çıkışını tek bir çipte birleştirir.Bu ayrı bir grafik denetleyici veya çerçeve tamponu ihtiyacı ortadan kaldırır, BOM maliyetini, PCB alanını ve yazılım geliştirme süresini önemli ölçüde azaltır.Sadece düşük maliyetli bir SPI etkin mikro denetleyici ile zengin insan-makine arayüzleri mümkün kılan.

• Tam Görme Açısı IPS Ekran Teknolojisi: IPS (In-Plane Switching) paneli, tüm yönlerde 80/80/80/80 derece bakış açısıyla üstün renk performansı sunar.Renkler aşırı açılardan bakıldığında tersine çevrilmeden veya önemli bir parlaklık kaybı olmadan sabit ve doğru kalırBu, tıp ekipmanları, endüstriyel kontrol panelleri,ve sürücü ve yolcu arasında paylaşılan araç içi ekranlar.

• Esnek entegrasyon için çift arayüz bağlantısı: Modül iki bağımsız bağlantı seçeneği sunar: 2.54 mm mesafeli 20 pinli 2x10 IDC kutu başlığı ve 20 pinli 1.0 mm mesafeli üst temaslı FFC konektörü.Bu çift arayüz tasarımı, mühendislerin özel PCB düzenleri ve mekanik kısıtlamaları için en uygun bağlantı yöntemini seçmelerini sağlarEsnek bağlantı özelleştirilmiş adaptör panellerinin gerekliliğini azaltır ve prototipleme, üretim ve saha bakımını basitleştirir.

Ürün Çizimi

Ayrıntılı özellikler

Kişiselleştirilmiş Giriş

Shenzhen ChengHao Optoelectronic Co., Ltd.'de TFT LCD modülleri, tek renkli LCD ekranları ve renkli ve tek renkli OLED modülleri için profesyonel özelleştirme hizmetleri sunmada uzmanlaştık.CH500WV05B-CT-PA ve benzeri ekran modülleri içinÇeşitli uygulama gereksinimlerini karşılamak için kapsamlı özelleştirme seçenekleri sunuyoruz.FPC özelleştirme hizmetimiz, belirli konektör düzenlerine uymak için form faktörü yapısının ve pin konfigürasyonunun ayarlanmasına izin verirSPI, MCU, RGB, MIPI, LVDS ve HDMI dahil olmak üzere birden fazla arayüz türünü destekliyoruz.Parlaklık seviyeleri, hedef ortama göre standart 200-300 cd/m2'den 500 cd/m2'yi aşan yüksek parlaklık konfigürasyonlarına kadar uyarlanabilir.Dokunmatik panel seçenekleri kapasitif dokunma, dirençli dokunma veya dokunma olmayan yapılandırmayı içerir. Ayrıca ayarlanabilir kalınlık, şekil, renk ile cam lens kapağı özelleştirme sağlar,İpek ekran baskı, ve delik kesimi. Yüzey işleme seçenekleri, örneğin anti-parlama (AG), anti-reflective (AR),ve parmak izi önleyici (AF) kaplamalar zorlu uygulama ortamlarında ekran performansını artırmak için mevcutturİster standart bir modüle ister tamamen özelleştirilmiş bir ekran çözümüne ihtiyacınız olsun, mühendislik ekibimiz projenizi konseptten üretime kadar desteklemeye hazırdır.

Başvuru Davası

• Endüstriyel Kontrol ve HMI Panelleri: 800x480 çözünürlüğüne sahip 5.0 inç boyutu, PLC programlama terminallerinde, CNC makine denetleyicilerinde ve fabrika otomasyon panellerinde kullanılan endüstriyel insan-makine arayüzleri için idealdir.Yüksek parlaklık ve parlaklığa karşı yüzey, parlak aydınlatılmış fabrika ortamlarında okunabilirliği sağlar, kapasitif dokunmatik arayüzü ise sezgisel bir operatör etkileşimi sağlar.ve geniş görüntüleme açısı operatörlerin cihazın etrafındaki farklı konumlardan ekranı okumasına izin verir.

• Tıbbi Cihaz Ekranları: 80/80/80/80 bakış açılarına sahip IPS teknolojisi, bu modülü tıbbi izleme ekipmanları, taşınabilir teşhis cihazları,Farklı açılardan doğru renk yeniden üretimi ve okunabilirliğinin kritik olduğu hasta bilgi terminalleriEntegre dokunmatik panel, temizlenmesi ve sterilize edilmesi daha kolay olan hijyenik, düğmesiz arayüzleri sağlar.Güç tüketimi ve sertifikasyon gereksinimlerini karşılamaya yardımcı olmak.

• Akıllı Ev ve IoT Kontrol Panelleri: Bu ekran modülü akıllı ev kontrol merkezleri, otomasyon panelleri ve IoT geçidi arayüzleri için mükemmel bir seçimdir.Kompakt 5 inçlik biçim faktörü duvara monte paneller ve masaüstü cihazlarına iyi uyuyorEVE2 denetleyicisinin yerleşik ses çıkışı yeteneği, ek ses donanımı olmadan ses isteklerini ve uyarı tonlarını sağlar.Kapasitif dokunmatik arayüz modern jest tabanlı etkileşimi destekliyor, ve yüksek parlaklık hem karanlık koridorlarda hem de güneş ışığı alan oturma odalarında okunabilirliği sağlar.

Sık Sorulan Sorular

S: CH500WV05B-CT-PA modülü için tipik uygulama nedir?Cevap: Bu modül endüstriyel HMI, tıbbi ekipman, akıllı ev kontrol panelleri, açık hava kioskları ve dokunmatik arayüzü olan yüksek parlaklıklı bir renk ekranı gerektiren herhangi bir gömülü sistem için tasarlanmıştır.Entegre EVE2 grafik denetleyicisi, ana işlemci yükünü azaltmanın ve donanım tasarımını basitleştirmenin öncelik verdiği uygulamalar için özellikle uygundur.

S: Modülde dokunmatik panel var mı, yoksa ayrı satın almam gerekiyor mu?C: CH500WV05B-CT-PA, entegre kapasitif dokunmatik panel ve önceden monte edilmiş cam lens kapağı ile birlikte gelir.Dokunmatik denetleyici, yerleşik EVE2 işlemcisi tarafından yönetilir., bu yüzden harici bir dokunmatik denetleyici IC'ye gerek yok.

S: Hangi mikro denetleyiciler veya işlemciler SPI arayüzü ile uyumludur?A: SPI arayüzüne sahip herhangi bir mikrodenezor, STM32, ESP32, Arduino, Raspberry Pi Pico ve diğerleri de dahil olmak üzere bu modülle iletişim kurabilir.EVE2 grafik denetleyicisi tüm ekran görüntüleme ve dokunmatik işlemeyi yönetir., bu nedenle ana MCU'nun yalnızca SPI üzerinden grafik komutları göndermesi gerekir, bu da düşük pin sayısına ve düşük performanslı mikro denetleyicilerle bile uyumludur.

S: Aynı anda hem IDC başlığını hem de FFC konektörünü kullanabilir miyim?A: Hayır, CN1 (IDC Box Header) ve CN2 (FFC Connector) aynı pin atamalarını paylaşır ve alternatif bağlantı seçenekleri olarak tasarlanmıştır.PCB düzeni ve mekanik tasarım en uygun seçeneği seçin.

S: EVE2 kontrolörünün standart bir TFT modülüne kıyasla avantajı nedir?A: EVE2 denetleyici ayrı bir grafik işlemcisine, çerçeve tamponu RAM'e ve dokunmatik denetleyiciye ihtiyaç duymaz.ve ses çalımı hepsi bir çipteBu, BOM maliyetini, PCB karmaşıklığını, güç tüketimini ve firmware geliştirme süresini azaltır.Tipik olarak TFT-LCD denetleyici ile yüksek kaliteli bir mikrodenetleyici gerektiren uygulamalar daha basit bir, SPI'ye uygun MCU'lar daha ucuz.

S: Parlama karşıtı yüzey dokunma hassasiyetini etkiler mi?A: Hayır, ışıltı önleyici (AG) yüzey işlemi cam lens kapağının dış yüzeyine uygulanır ve kapasitif dokunma hassasiyetini veya doğruluğunu etkilemez.AG tedavisi çevresel ışık kaynaklarından yansımalar azaltır, dokunmatik performansı tehlikeye atmadan okunabilirliği arttırır.

S: 900 cd/m2 parlaklıkta LED arka ışığın ömrü nedir?A: LED arka ışık, tipik olarak 30.000 ila 50.000 saatlik bir çalışma süresi için notlu akımla ayarlanmıştır. PWM kontrolü ile yerleşik LED sürücüsü, arka ışık parlaklığını ayarlamayı sağlar.kapalı ortamlarda düşük parlaklık seviyelerinde çalışırken arka ışık ömrünü uzatabilir.
