2.8 İnç 240x320 IPS TFT LCD Dirençli Dokunmatik ve Çoklu Arayüzler

Ürün Tanımı:

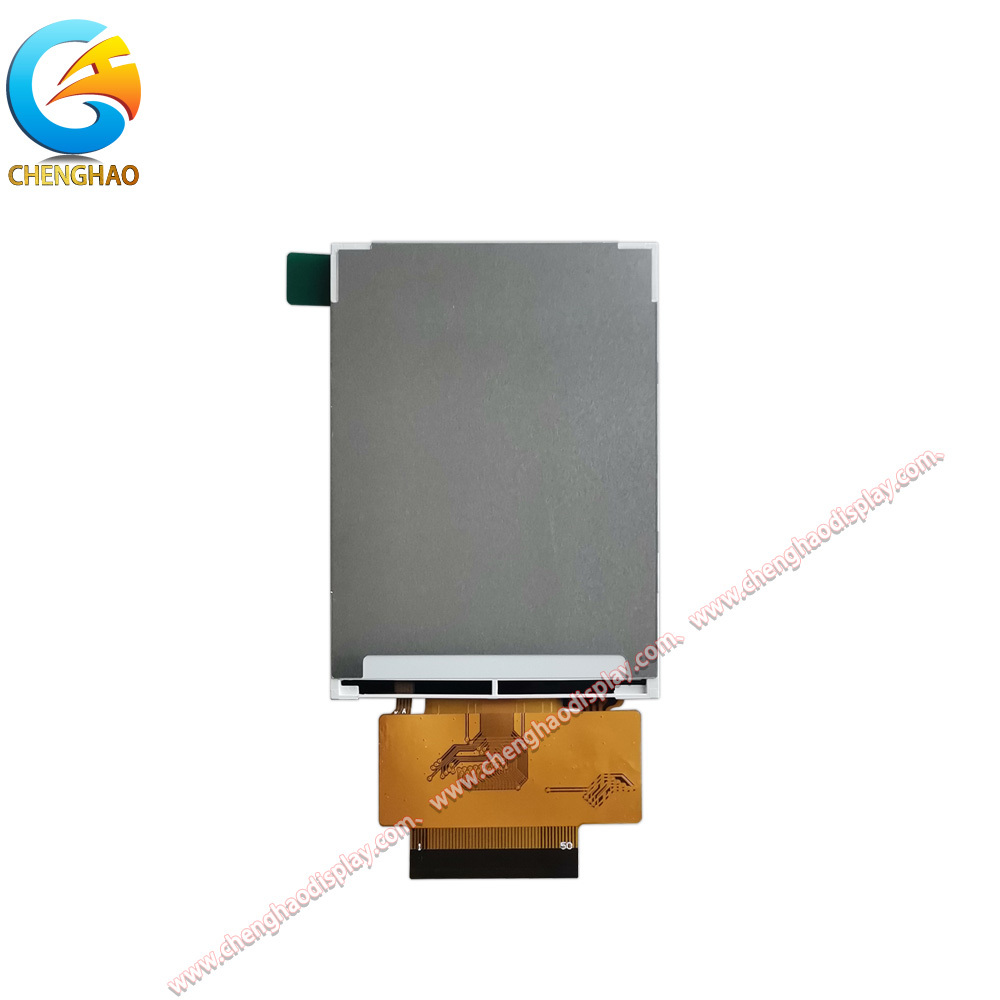

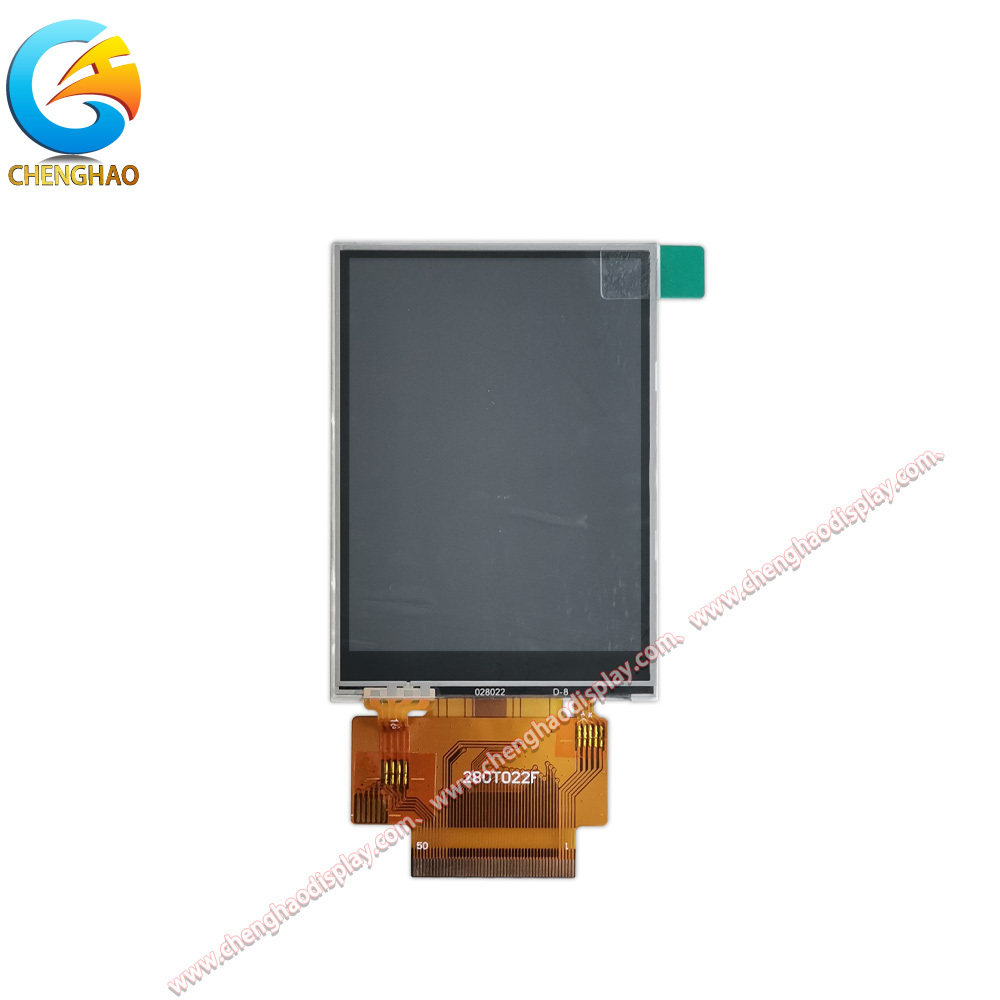

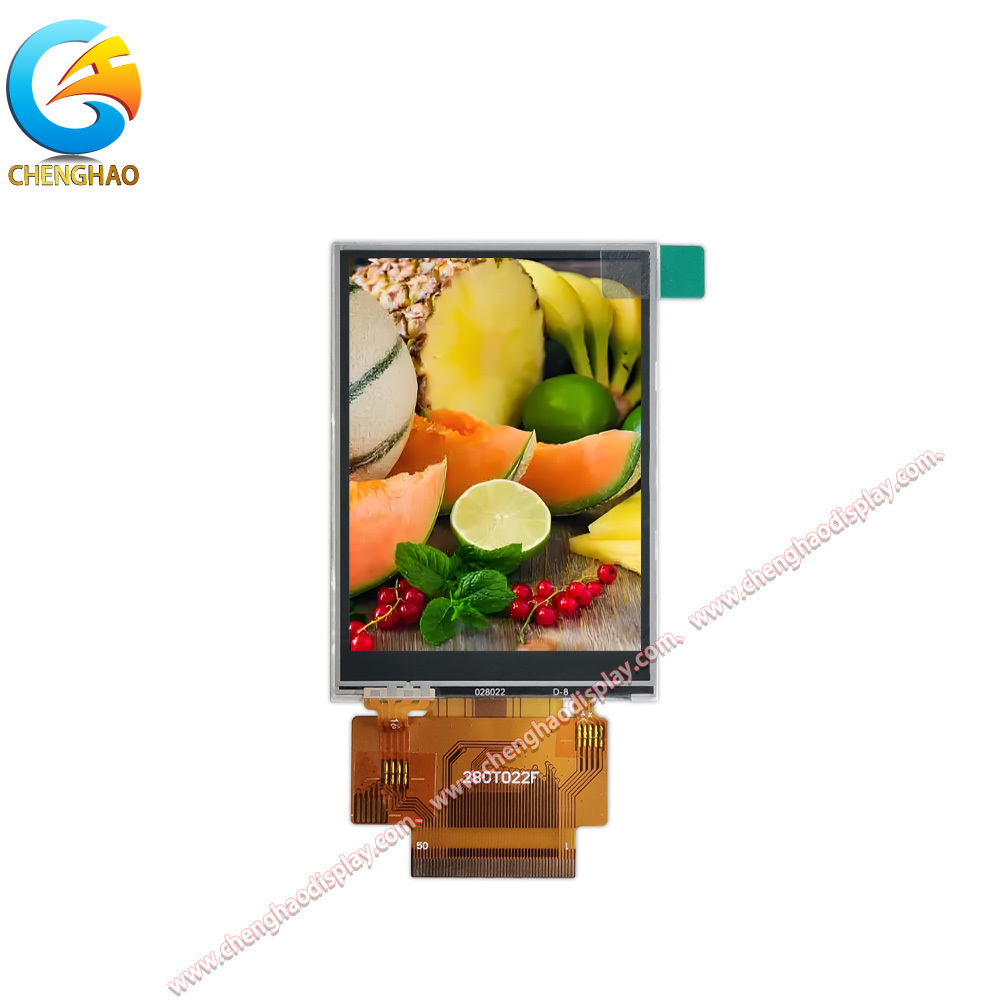

CH280QV22F-T, Chenghao Optoelectronic tarafından çok yönlü gömülü uygulamalar için tasarlanmış yüksek performanslı 2.8 inçlik TFT LCD ekran modülüdür. 240x320 piksellik bir QVGA çözünürlüğüne sahiptir.Keskin ve ayrıntılı 65K renkli görseller sağlayan 43'lük kompakt bir aktif alanda.2 x 57.6 mm. IPS (In-Plane Switching) teknolojisini kullanan modül, 80/80/80/80 (Yukarı/Aşağı/Sol/Sağ) olağanüstü geniş görüntüleme açıları sağlar.Çeşitli perspektiflerden tutarlı görüntü kalitesini sağlamak.

Bu modül, güvenilir ve hassas giriş kontrolü sağlayan bir USB arayüzü ile bir rezistif dokunmatik panel entegre eder.dokunma çözümü, projenin gereksinimlerine göre kapasitif dokunuşa veya tamamen atlanmaya seçeneği olarak yükseltilebilir.Ekran, çeşitli aydınlatma koşullarına göre 300 ila 1000 cd / m2 arasında özelleştirilebilen 500 cd / m2 yüksek bir parlaklığa sahiptir.-20 °C'den +70 °C'ye kadar geniş bir sıcaklık aralığında güvenilir bir şekilde çalışması için tasarlanmıştır, endüstriyel, otomotiv ve açık hava ortamları için uygundur.

Kesintisiz entegrasyonu sağlamak için CH280QV22F-T, SPI, MCU (paralel) ve RGB dahil olmak üzere birden fazla arayüz protokolünü destekler ve geliştiricilere çok yönlü bağlantı seçenekleri sağlar.50'lik kompakt fiziksel boyutları.0 x 69,2 x 3,4 mm ve 50 pinlik bir FPC konektörü, alan kısıtlı tasarımlarda kolay bir montaj sağlar.

Özellikleri:

• IPS izleme deneyimi:Tüm yönlerde 80 derecelik simetrik bakış açıları ile IPS paneli minimum renk değişimi ve kontrast kaybı sağlar.Çoklu kullanıcıların ekrana farklı açılardan baktığı uygulamalar için idealdir..

• Çoklu Arayüz Uyumluluğu:Mühendisler, sistemlerinin mimarisine uymak için SPI, MCU veya RGB arayüzlerinden seçebilirler.Bu esneklik, donanım tasarımını basitleştirir ve harici köprü IC'lerine veya karmaşık sinyal dönüşümüne olan ihtiyacı azaltır.

• Sağlam Çevre Toleransı:Zor koşullar için tasarlanmış olan modül, -20°C'den +70°C'ye kadar çalışır ve -30°C'den +80°C'ye kadar depolar. Bu dayanıklılık endüstriyel kontrol panellerinde istikrarlı bir performans sağlar.Otomotiv gösterge panelleri, ve tıbbi izleme ekipmanları.

• Özelleştirilebilir parlaklık ve dokunuş:Standart 500 cd/m2 parlaklık, güneş ışığı okunabilirliği veya enerji tasarrufu için 300 ila 1000 cd/m2 arasında uyarlanabilir.Standart dirençli dokunuş kapasitif dokunuşla veya hiç dokunuşla değiştirilebilir, kullanıcı etkileşimi ihtiyaçlarına ve maliyet hedeflerine doğru uyum sağlayabilir.

Teknik parametreler:

Özellik:

Chenghao Optoelectronic, CH280QV22F-T modülü için kapsamlı özelleştirme hizmetleri sunar.Kişiselleştirme sürecimiz işbirlikçidir ve aşağıdaki kilit yönleri kapsar::

1)FPC ve Bağlantı Kişiselleştirme: Fleksibel Basılı Devre (FPC) şeklini, uzunluğunu, yapısını ve pin sayısını (standart 50 pinden) benzersiz PCB düzeninize ve kabın tasarımınıza uyacak şekilde değiştirebiliriz,Montajı basitleştirmek ve güvenilirliği artırmak.

2)Arayüz seçeneklerini göster:Standart SPI, MCU ve RGB desteğinin ötesinde, istem üzerine MIPI, LVDS, EDP veya HDMI gibi diğer arayüzleri de entegre edebiliriz.

3)Arka ışık parlaklığı ayarlama:Adjust the LED backlight brightness anywhere from 300 cd/m² to 1000 cd/m² (with options up to 1500 cd/m² for specific needs) to achieve optimal visibility in environments ranging from dim indoor settings to direct sunlight.

4)Uzatılmış sıcaklık aralığı:Çalışma sıcaklığı, aşırı ortam uygulamaları için -45 °C'den +90 °C'ye kadar daha geniş veya özel aralıklar için özelleştirilebilir.En zorlu koşullarda performans istikrarını sağlamak.

5)Kapak camı ve optik güçlendirme:Kapak camının şeklini, kalınlığını, ışıltı önleyici (AG) veya yansıtıcı önleyici (AR) kaplamalarını özelleştirin ve hem işlevsel hem de estetik amaçlarla ipek ekran baskı (örneğin, logolar, kenarlıklar) ekleyin.

6)Dokunma paneli seçimi:Rezistif dokunuş (standart), çok dokunmatik jestler için projektif kapasitif dokunuş veya uygulamanızın gereksinimlerine göre dokunmatik panelin olmamasını seçin.

7)EMI/EMC koruması:Sıkı düzenleyici standartları karşılamak ve elektrik gürültülü ortamlarda istikrarlı çalışmayı sağlamak için elektromanyetik müdahale kalkanını entegre edin.

Mühendislik ekibimiz, konseptten üretime kadar sizinle yakından çalışır, doğrulama için prototipler sağlar ve özelleştirilmiş modülün tüm teknik ve kalite özelliklerini karşılamasını sağlar.

Destek ve Hizmetler:

CH280QV22F-T'yi seçmek, Chenghao Optoelectronics'in kapsamlı teknik desteğine ve müşteri hizmetlerine erişmenizi sağlar.Gelişimden seri üretime kadar projenizin başarısını sağlamak için tasarlanmış bir sistem.

Teknik belge:Tasarım sürecinizi basitleştirmek için ayrıntılı pin tanımları ve arabirim zamanlama özellikleri alın.

Tasarım ve entegrasyon desteği:Deneyimli uygulama mühendislerimiz, çeşitli MCU platformları için şematik tasarım, PCB düzeni ve sürücü yazılım entegrasyonu konusunda rehberlik sağlar.

Örnek sağlanması:Seri sipariş vermeden önce performans ve uyumluluğu doğrulamak için prototipleme ve değerlendirme aşamalarında kullanmanız için CH280QV22F-T'nin standart veya özel örnek birimleri sunuyoruz.

Güvenilir Üretim ve Kalite Güvencesi: Tüm modüller, elektrik doğrulama, görsel denetim ve yaşlanma testleri de dahil olmak üzere sıkı testlerden geçiyor.Her bir ünitenin güvenilirlik ve dayanıklılık standartlarımıza uygun olmasını sağlamak için sıkı kalite kontrol prosedürlerine bağlıyız..

Esnek sipariş ve lojistik: Araştırma ve geliştirme için küçük partilerden büyük ölçekli üretime kadar değişen sipariş hacimlerini destekliyoruz.

Satış sonrası hizmet ve garanti: Standart ürünler için garanti desteği sağlıyoruz. Özel destek ekibimiz, ürün yaşam döngüsü boyunca sahip olabileceğiniz herhangi bir teknik sorun veya soru ile size yardımcı olmaya hazırdır.

Sıkça sorulan sorular:

S1: TFT LCD Kapasitatif Dokunmatik Ekranın model numarası nedir?

A1: Model numarası CH280QV22F-T.

S2: Bu dokunmatik ekranın hangi sertifikaları var?

A2: CE, RoHS ve FCC sertifikalı.

S3: Bu ürün için en az sipariş miktarı gerekliliği var mı?

A3: Hayır, bu ürün için minimum sipariş miktarı (MOQ yok) yoktur.

S4: Nakliye sırasında güvenliğini sağlamak için ürün nasıl paketlenir?

A4: Tüm ürünler güvenli bir şekilde paketlenmiştir. Küçük boyutlar tepsiden artı karton kullanılarak paketlenirken, daha büyük boyutlar köpük yuvası artı karton kullanır. Paketleme de müşteri gereksinimlerine göre özelleştirilebilir.

S5: Siparişler için tipik teslimat süresi nedir?

A5: Teslimat süresi tipik olarak 3 ila 7 gün arasındadır.

S6: Hangi ödeme koşulları kabul edilir?

A6: Ödeme TT (Telegrafik Transfer) veya diğer anlaşılmış yöntemlerle yapılabilir.

S7: Bu dokunmatik ekranın aylık tedarik kapasitesi nedir?

A7: Chenghao Optoelectronic 20'ye kadar tedarik edebilir.000Ayda 1000 adet.
