4.3 İnç TFT Ekran Modülü 800x480 IPS Lcd 24 Pin SPI Ekran Kapasitif Dokunmatik ile

Ürün Tanımı:

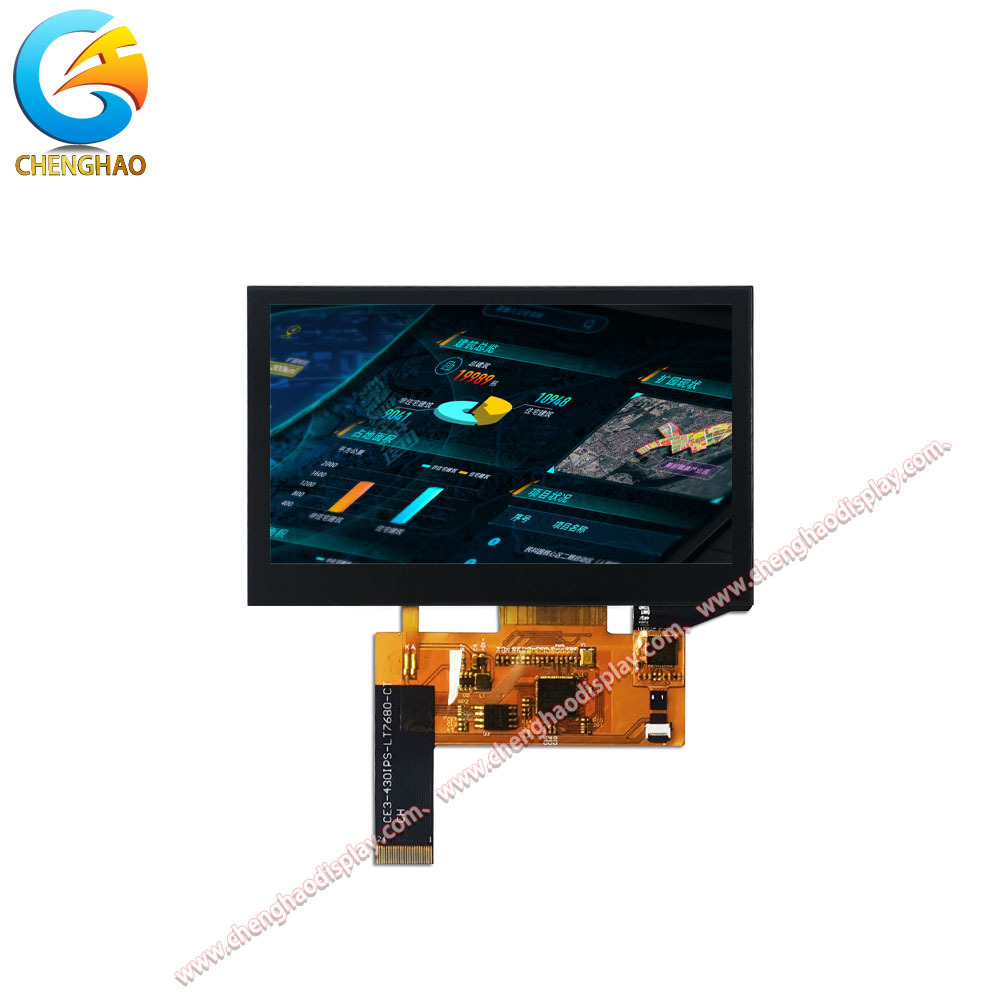

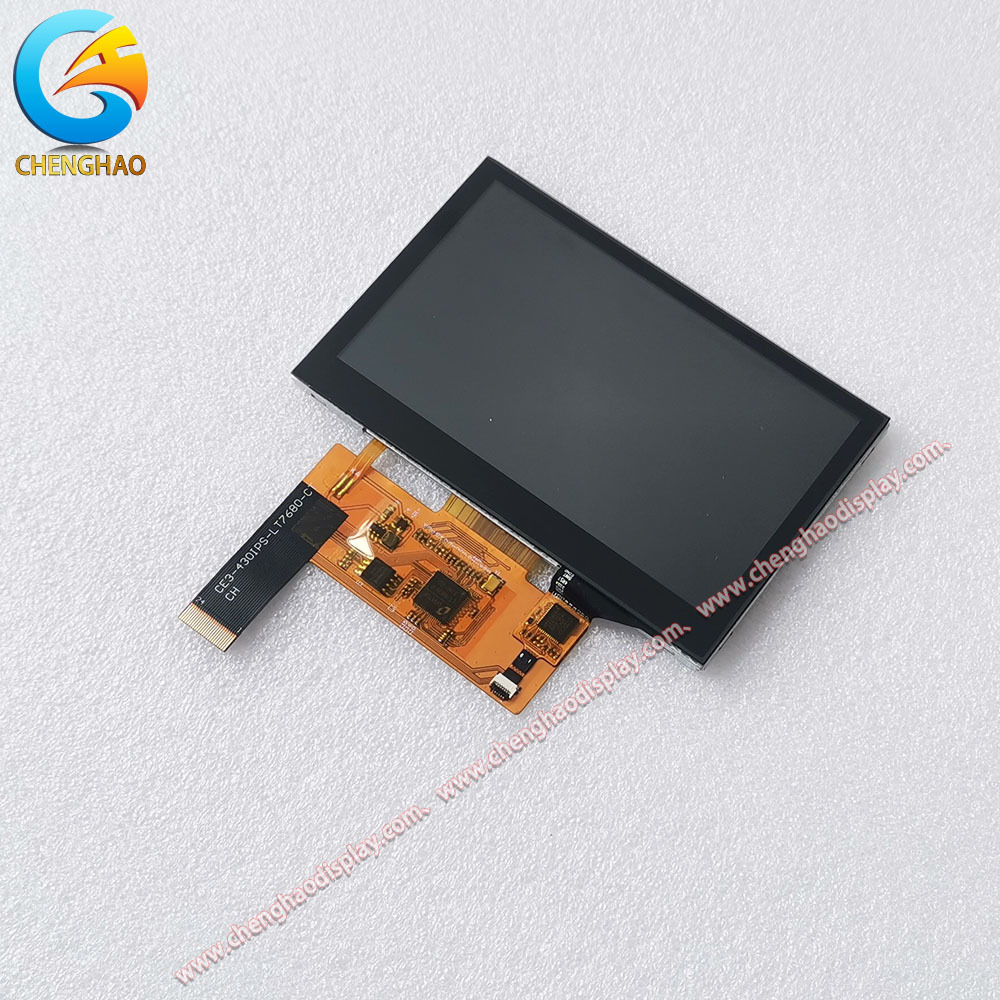

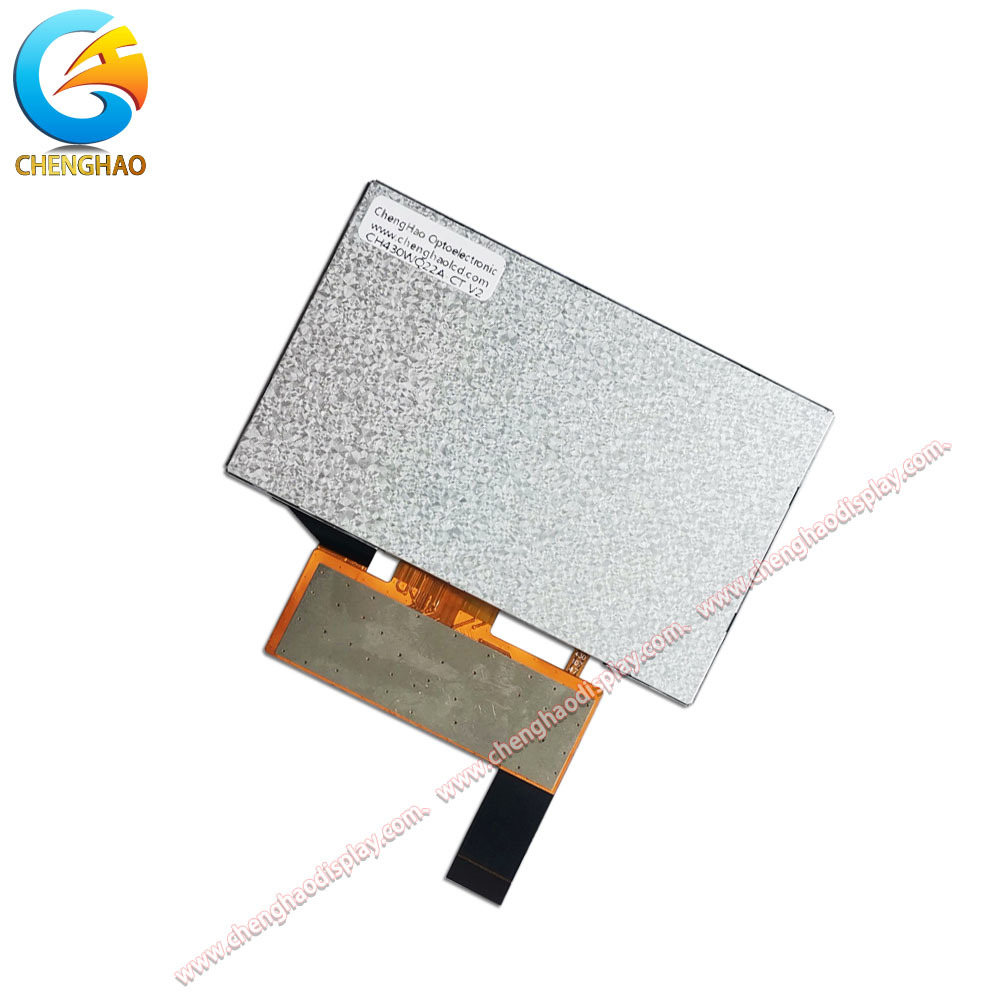

CH430WQ22A-CT, endüstriyel ve tüketici uygulamalarının geniş bir yelpazesi için tasarlanmış kapasitif dokunuşlu 4.3 inçlik TFT LCD ekran modülüdür. 800 × 480 piksel çözünürlüğü ile,Modül keskin görüntüler ve net metin sunar., insan-makine arayüzleri (HMI), taşınabilir cihazlar ve enstrümanlama için uygundur.

Modül, 80/80/80/80 (sol/sağ/yukarı/aşağı) geniş görüntüleme açıları sunan, normalde siyah bir görüntüleme moduna sahip IPS (In-Plane Switching) panelini kullanır.Bu, eğri yönlerden bakıldığında bile tutarlı bir renk ve kontrast sağlar. 800 cd/m2'lik tipik bir parlaklıkla (300 ila 1500 cd/m2 arasında özelleştirilebilir), ekran parlak çevresel ışık altında okunur.7 milyon renk (16M) ve 800 kontrast oranı:1, canlı ve iyi farklılaşmış görseller sağlar.
		Dahili kapasitif dokunmatik panel, hızlı ve güvenilir dokunmatik yanıt için bir I2C arayüzü kullanır.Ama modül MCU desteklemek için özelleştirilebilirEsnek basılı devre (FPC), çeşitli sistem tasarımlarına kolay entegrasyon sağlayan 24 düğmeye sahiptir. Çalışma sıcaklık aralığı 20 ° C'den + 70 ° C'ye ve depolama sıcaklığı 30 ° C'den + 80 ° C'ye kadar olup zorlu ortamlarda güvenilir performans sağlar.5 mm × 67.2 mm × 4.75 mm, aktif alanı 95.04 mm × 53.86 mm.

Özetle CH430WQ22A-CT, yüksek parlaklıklı bir IPS ekranı, duyarlı kapasitif dokunuş ve esnek arayüz seçeneklerini birleştirir.güçlü performans ve özelleştirme gerektiren uygulamalar için ideal bir seçim yapar.

Özellikleri:

• Yüksek parlaklık IPS ekranıTipik bir 800 cd/m2 (ve 1500 cd/m2'ye kadar özelleştirilebilir) aydınlıklığı ile, modül mükemmel açık hava okunabilirliği sunar.IPS teknolojisi tutarlı renkler ve geniş 80°/80°/80°/80° görüntüleme açıları sağlar, içeriğin renk değişimi olmadan neredeyse her yönden görünür kalmasını sağlar;

• I2C arayüzü ile kapasitif dokunuş¢ Entegre kapasitif dokunmatik panel, sorunsuz, çok dokunmatik çalışma sağlar.I2C iletişimi entegrasyonu basitleştirir ve dirençli dokunma çözümlerine kıyasla gerekli GPIO sayısını azaltır;

• Esnek Arayüz SeçenekleriVarsayılan ekran arayüzü SPI iken, modül MCU, RGB, LVDS, HDMI ve diğer standart arayüzleri desteklemek için uyarlanabilir.Bu uyarlanabilirlik, tasarımcıların modülü çok çeşitli ana işlemciler ve sistem mimarileri ile eşleştirmelerini sağlar;

• Kompakt ve Güçlü Mekanik TasarımModülün ölçüleri sadece 105.5 mm × 67.2 mm × 4.75 mm'dir, bu da onu alan kısıtlı uygulamalara uygun kılar.Çalışma sıcaklık aralığı (~20 °C'den +70 °C'ye) ve depolama aralığı (~30 °C'den +80 °C'ye) endüstriyel ve otomotiv ortamlarında güvenilir performans sağlar;

• Geniş özelleştirme yeteneği- Standart özelliklerin ötesinde, müşteriler FPC şeklini / iğne sayısını değiştirebilir, alternatif dokunma teknolojilerini (resistif veya dokunmaz) seçebilir, parlaklığı ayarlayabilir, çalışma sıcaklığını artırabilir,Parlama önleyici tedaviler ekleyinBu, CH430WQ22A-CT'yi özel projeler için çok yönlü bir platform haline getirir.

Teknik parametreler:

Özellik:

Profesyonel bir TFT LCD modülü üreticisi olarak, Chenghao Optoelectronic, CH430WQ22A-CT için özel uygulama gereksinimlerini karşılamak için kapsamlı özelleştirme seçenekleri sunar.Özelleştirme süreci genellikle aşağıdaki adımları içerir:

(1) Gereksinim Analizi: Mühendislik ekibimiz, uygulama ortamını, arayüz tercihlerini, mekanik kısıtlamaları ve performans hedeflerini anlamak için müşteriyle birlikte çalışır.

(2) FPC özelleştirme Eğimli basılı devrenin şekli, yapısı ve pin sayısı ( Varsayılan 24 pin) uyarlanabilir.Bu, müşterinin PCB düzenine en iyi yönlendirme ve uyumluluğu sağlar.

(3) Ekran Arayüzü Seçimi: Standart modül SPI arayüzü kullanırken, tasarımı MCU, RGB, LVDS, MIPI, EDP, HDMI veya birden fazla arayüz kombinasyonunu desteklemek için uyarlayabiliriz.Bu esneklik, modülün ek dönüştürücüler olmadan doğrudan ana sisteme bağlanmasını sağlar.

(4) Parlaklık Düzenleme ️ Varsayılan parlaklık 800 cd/m2'dir, ancak 300 cd/m2 ile 1500 cd/m2 arasında (ve bazı modeller için 2800 cd/m2'ye kadar) parlaklık aralığındaki modülleri sağlayabiliriz.Bu, dış mekan veya yüksek ortam aydınlatma uygulamaları için çok önemlidir..

(5) Çalışma Sıcaklığı Genişletme ️ Standart çalışma aralığı 20 °C'den +70 °C'ye kadar. Özel versiyonlar, otomotiv için uygun olarak 10 °C'den +60 °C'ye kadar veya 45 °C'den +90 °C'ye kadar genişletilebilir.endüstriyel, veya açık havada kullanım.

(6) Cam kapağı özelleştirme ️ Kapak camının şekli, kalınlığı, kesimleri (düğmeler, kameralar vb.), ipek ekran baskı ve yüzey işlemleri (parlaklığa karşı, parmak izi) değiştirilebilir.

(7) Dokunmatik Panel Seçenekleri Modül kapasitif dokunmatik panel (I2C arayüzü) ile birlikte gelir.

(8) Optik Geliştirmeler ️ Yansımaları azaltmak için ışıltı önleyici (AG) kaplamalar uygulanabilir,ve gürültülü ortamlarda sinyal bütünlüğünü iyileştirmek için elektromanyetik müdahale (EMI) koruması eklenebilir.

(9) Prototip ve Doğrulama özelleştirme özellikleri sonlandırıldıktan sonra, test ve onay için prototipler üretiriz. Müşteri onayından sonra seri üretime başlar.

Bu özelleştirme yeteneklerinden yararlanarak, CH430WQ22A-CT, müşterinin ürün tasarımına mükemmel bir şekilde uyan özel bir çözüme dönüştürülebilir.

Destek ve Hizmetler:

Chenghao Optoelectronic, CH430WQ22A-CT ekran modülünün başarılı entegrasyonunu ve uzun vadeli güvenilirliğini sağlamak için kapsamlı teknik destek ve satış sonrası hizmetler sunar.

Teknik Destek
Satış öncesi danışmanlık: Uygulama mühendislerimiz, müşterilerin proje gereksinimlerine göre doğru arayüzü, parlaklığı, sıcaklık aralığını ve mekanik konfigürasyonu seçmelerine yardımcı olurlar.
Entegrasyon Rehberliği: Ayrıntılı veri sayfaları, pin-out diyagramları, arayüz zamanlama özellikleri ve ortak platformlar için örnek kod sunuyoruz (örneğin, Arduino, Raspberry Pi, STM32).
Özel Tasarım Yardımcılığı: Özel versiyonlar için, spesifikasyon tanımlamasından prototip doğrulamalarına kadar tüm geliştirme döngüsü boyunca müşterilerle işbirliği yapıyoruz.

Kalite güvencesi
Her modül, ekranın tekdüzeliği, dokunma duyarlılığı, elektrik performansı ve çevresel dayanıklılık için sıkı testlere tabi tutulur.
Endüstri standardı garantiler (genellikle 12-24 ay) sunarız ve yüksek güvenilirlik uygulamaları için uzatılmış garanti seçenekleri sunabiliriz.

Lojistik ve Tedarik Zinciri
Küçük partilerden seri üretime kadar esnek sipariş miktarları.
Dünya çapında uygun anti-statik ve şok geçirmez ambalajlarla gönderilmektedir.
Tam zamanında teslimat için stok yönetimi programları.

Satış sonrası hizmet
Sipariş izleme, teknik sorular ve değiştirme istekleri için özel müşteri hizmetleri ekibi.
Garanti kapsamına giren modüller için arıza analizi ve onarım hizmetleri.
Müşteri geri bildirimlerine dayanan sürekli ürün iyileştirmesi.

Bu destek hizmetlerini sunarak, CH430WQ22A-CT'yi sadece bir ekran bileşeni değil, ürün gelişiminizi ve dağıtımınızı hızlandıran tam destekli bir çözüm yapmayı hedefliyoruz.

Sıkça sorulan sorular:

S1: Chenghao Optoelectronic CH430WQ22A-CT LCD Ekran Modülü hangi sertifikalara sahiptir?

A1: CH430WQ22A-CT LCD Ekran Modülü, uluslararası güvenlik ve çevresel standartlara uygunluğu sağlayan CE, RoHS ve FCC sertifikalıdır.

S2: CH430WQ22A-CT LCD Ekran Modülü için asgari sipariş miktarı nedir?

A2: Bu ürün için en az sipariş miktarı 100 adet.

S3: CH430WQ22A-CT LCD Ekran Modülü nakliye için nasıl paketlenir?

A3: Tüm ürünler, nakliye sırasında güvenliği sağlamak için güvenli bir şekilde paketlenir. Küçük boyutlu ürünler tepside karton kullanılarak paketlenirken, daha büyük boyutlar köpük yuvası ve karton kullanır.Paketleme de müşterilerin gereksinimlerine göre özelleştirilebilir.

S4: CH430WQ22A-CT LCD Ekran Modülü siparişinin tipik teslim süresi nedir?

A4: Teslimat süresi genellikle siparişin onaylanmasından sonra 3 ila 7 gün arasında değişir.

S5: CH430WQ22A-CT LCD Ekran Modülü satın almak için hangi ödeme koşulları kabul edilir?

A5: Kabul edilen ödeme koşulları arasında TT (Telegrafik Transfer) ve anlaştığınız diğer yöntemler vardır.
