24 Pin Dokunmatik Ekran Modülü 4.3 İnç IPS TFT Lcd Geniş Sıcaklık İçin

Ürün Açıklaması:

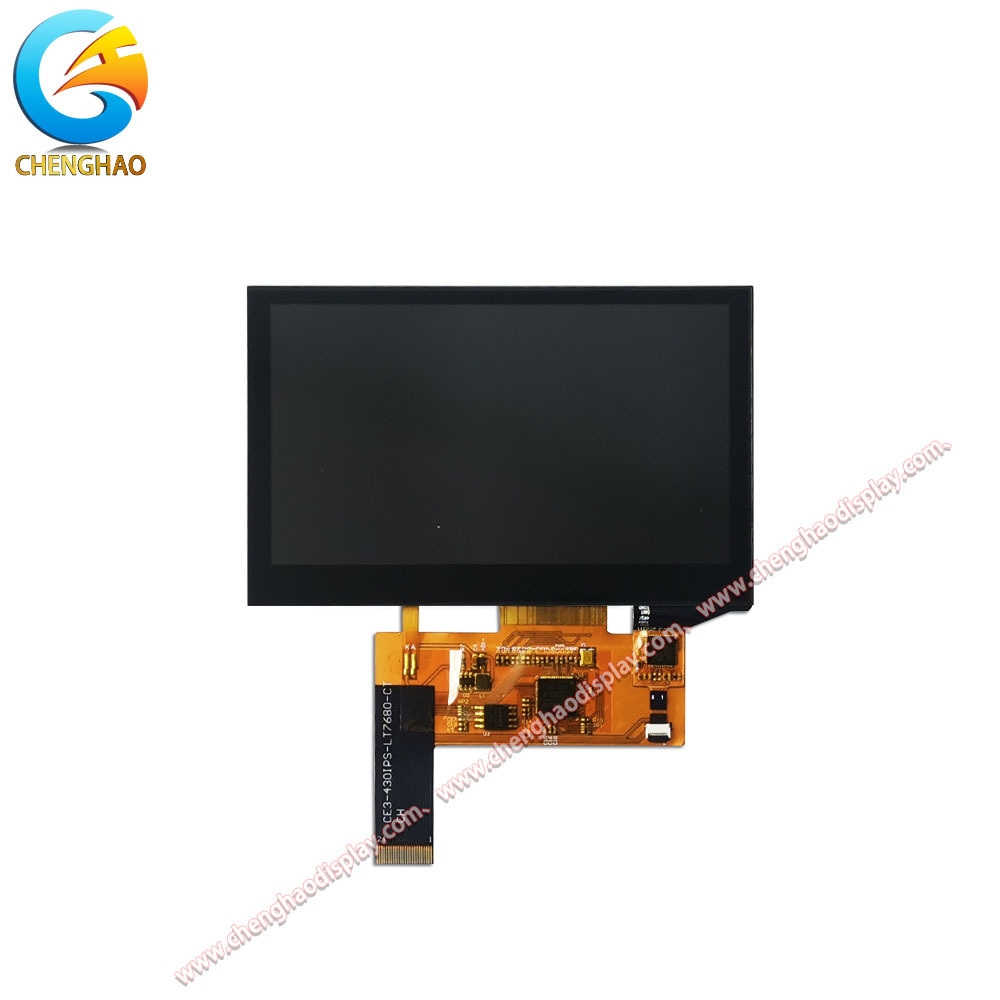

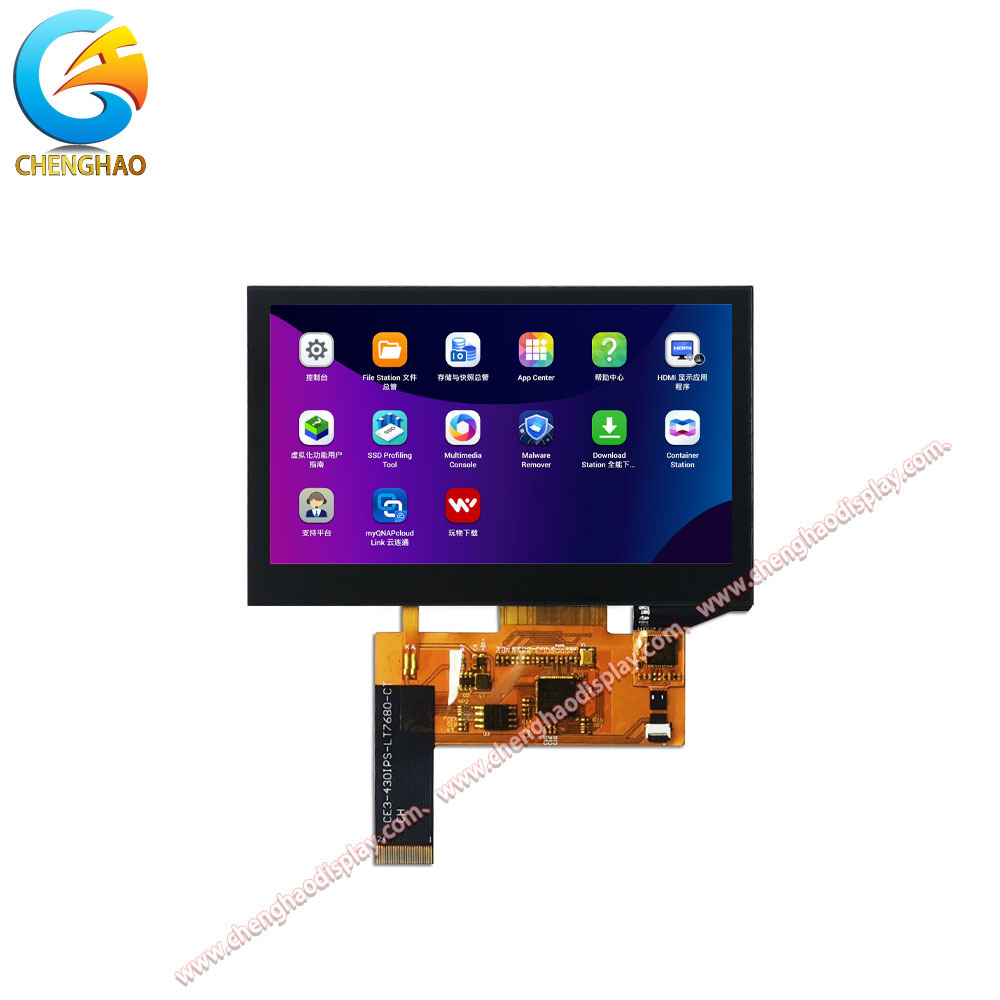

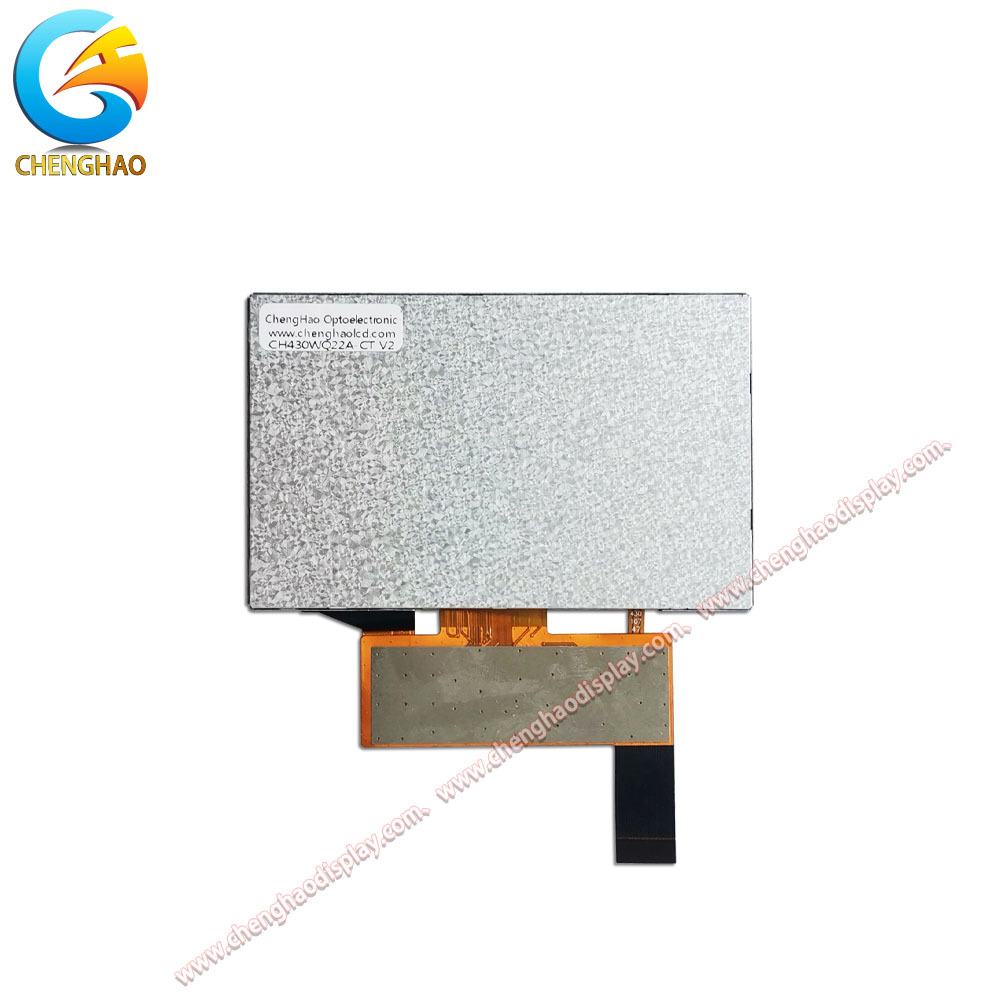

CH430WQ22A-CT, zorlu endüstriyel, otomotiv ve tüketici uygulamaları için tasarlanmış, yüksek performanslı 4,3 inçlik bir TFT LCD modülüdür. Keskin 800x480 çözünürlüğe sahip, canlı 16M renkli görseller sunan, yatay yönlendirmeli bir IPS panele sahiptir. Geniş 80/80/80/80 görüş açıları, neredeyse her yönden tutarlı görüntü kalitesi sağlar. Entegre kapasitif dokunmatik teknoloji (IIC arayüzü), sorunsuz ve duyarlı bir kullanıcı deneyimi sunar. Zorlu ortamlara dayanacak şekilde üretilmiş olup, -20°C ila +70°C arasında güvenilir bir şekilde çalışır. Çok yönlü sistem entegrasyonu için modül, 24 pimli bir FPC kullanır ve öncelikle bir SPI arayüzünü destekler, özelleştirme üzerine MCU, RGB, LVDS ve diğer seçenekler sunar. Kompakt boyutları (105,5x67,2x4,75 mm) ve yüksek parlaklığı (standart 800 cd/m²), onu yerden tasarruf sağlayan, yüksek görünürlüklü uygulamalar için ideal bir çözüm haline getirir.

Özellikler:

CH430WQ22A-CT, sağlam özelliklerin ve uyarlanabilir tasarımın bir kombinasyonuyla kendini farklı kılar:

• Optimize Edilmiş Kompakt Form Faktörü: 105,5x67,2 mm'lik bir modül boyutu ve ince 4,75 mm'lik bir profille, minimum bir alanda (95,04x53,86 mm aktif alan) ekran alanını en üst düzeye çıkarır, taşınabilir ve gömülü cihazlar için mükemmeldir.

• Netlik ve Renk Performansı: 800x480 WVGA çözünürlüğü, karmaşık arayüzler için yeterli ayrıntı sağlarken, 16M renk derinliği ve 800:1 kontrast oranı, zengin, gerçeğe yakın görüntüler sağlar.

• Üstün Görünürlük: IPS teknolojisi, tüm yönlerde ultra geniş 80 derecelik bir görüş konisinde tutarlı renk ve netlik garanti eder. Yüksek parlaklıklı 800 cd/m² arka ışık (1500 cd/m²'ye kadar özelleştirilebilir), doğrudan güneş ışığında bile okunabilirlik sağlar.

• Çok Yönlü Bağlantı: 24 pimli bir FPC üzerinde varsayılan olarak bir SPI arayüzü ile yapılandırılmış olsa da, mimarisi MCU, RGB veya LVDS protokollerine kolay uyarlanabilirliği destekleyerek, çeşitli donanım platformları için önemli esneklik sunar.

• Çevresel Dayanıklılık: Güvenilirlik için tasarlanmış olup, genişletilmiş bir çalışma sıcaklığı aralığını (-20°C ila +70°C) ve -30°C'ye kadar depolama koşullarını destekleyerek hem iç hem de dış mekan uygulamaları için uygun hale getirir.

• Modern Dokunmatik Arayüz: IIC iletişimi ile bir projeksiyonlu kapasitif dokunmatik panelin (PCAP) dahil edilmesi, yüzey aşınmasına karşı dayanıklı, çoklu dokunma özellikli bir çözüm sağlayarak, geleneksel dirençli dokunmatik ekranlardan daha iyi performans gösterir.

Teknik Parametreler:

Özelleştirme:

Chenghao Optoelectronic'te, standart modüllerin her benzersiz uygulamaya uymayabileceğini anlıyoruz. CH430WQ22A-CT, tam özelliklerinizi karşılamak için kapsamlı özelleştirme için mükemmel bir platform görevi görür. Esnek özelleştirme sürecimiz şunları içerir:

(1) Arayüz ve FPC Uyarlaması: Sisteminizin ana kartı için en uygun arayüzü (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) seçin. Mekanik tasarımınıza ve bağlantı ihtiyaçlarınıza uyacak şekilde FPC'nin şeklini, uzunluğunu, sertliğini ve pin çıkışını (standart 24 pimin ötesinde) özelleştirebiliriz.

(2) Optik ve Çevresel Ayarlama: Arka ışık parlaklığını standart bir aralıktan (300-1000 cd/m²) güneş ışığında okunabilirlik için 2800 cd/m²'ye kadar ayarlayın. Parlama önleyici (AG) veya yansıma önleyici (AR) kaplamalar uygulayabiliriz. Çalışma sıcaklığı ticari (0~50°C), endüstriyel (-20~70°C) veya aşırı ortamlar (-45~90°C) için uyarlanabilir.

(3) Mekanik ve Dokunmatik Değişiklikler: Kapak camı şeklini, kalınlığını özelleştirin ve açıklıklar veya serigrafi baskı (logolar, simgeler) ekleyin. Farklı dokunmatik çözümlerini tercih edebilirsiniz: kapasitif dokunmayı koruyun, kalem girişi için dirençli dokunmaya geçin veya dokunmatik paneli olmayan yalnızca ekran sürümü sipariş edin.

(4) Gelişmiş Güvenilirlik Özellikleri: Elektriksel olarak gürültülü ortamlarda kararlı çalışma sağlamak için EMI koruması veya güçlendirilmiş yapıştırma ekleyin.
Mühendislik ekibimiz, özelleştirilmiş CH430WQ22A-CT varyantınızın sorunsuz bir şekilde entegre edilmesini ve güvenilir bir şekilde çalışmasını sağlayarak, konseptten üretime kadar sizinle işbirliği yapar.

Destek ve Hizmetler:

Chenghao Optoelectronic, CH430WQ22A-CT modülü için olağanüstü destek ve hizmetler sunmaya kararlıdır. Özel müşteri hizmetleri ekibimiz, modülün özellikleri, kurulumu ve özelleştirme seçenekleriyle ilgili her türlü sorunuzda size yardımcı olmak için hazırdır.

Montaj kılavuzları, teknik özellikler ve özelleştirme süreçleri dahil olmak üzere ayrıntılı belgeler sunarak, modülün yeteneklerini en üst düzeye çıkarabilmenizi sağlıyoruz. Ayrıca, teknik destek ekibimiz, kurulum sonrası ortaya çıkabilecek sorunları gidermeye yardımcı olmak, sorunsuz çalışmayı sağlamak için rehberlik sunmak için donatılmıştır.

Ayrıca, kaliteye ve müşteri memnuniyetine olan bağlılığımızı güçlendiren sağlam bir garanti politikası da sürdürüyoruz. Özel ihtiyaçlarınıza göre uyarlanmış özel ekran çözümleri elde etmek için güvenilir ortağınız olarak Chenghao Optoelectronic'e güvenin.

SSS:

S1: LCD Ekran Modülünün model numarası nedir?

A1: LCD Ekran Modülünün model numarası CH430WQ22A-CT'dir.

S2: Bu LCD Ekran Modülünün hangi sertifikaları var?

A2: Bu ürün CE, RoHS ve FCC sertifikalarına sahiptir.

S3: Chenghao Optoelectronic LCD Ekran Modülü için minimum sipariş miktarı nedir?

A3: Minimum sipariş miktarı 100 adettir.

S4: Nakliye sırasında güvenliği sağlamak için ürün nasıl paketlenir?

A4: Tüm ürünler güvenliğini sağlamak için uygun şekilde paketlenir. Küçük boyutlu ürünler tepsi ve karton kullanılarak, daha büyük boyutlu ürünler ise köpük yuva ve karton kullanılarak paketlenir. Ambalaj ayrıca müşterilerin gereksinimlerine göre özelleştirilebilir.

S5: Tipik teslimat süreleri ve ödeme koşulları nelerdir?

A5: Teslimat süresi genellikle 3 ila 7 gündür. Ödeme koşulları arasında TT (Telgraf Transferi) veya diğer mutabık kalınan yöntemler bulunur.

S6: Bu LCD Ekran Modülünün tedarik kapasitesi nedir?

A6: Chenghao Optoelectronic, ayda 50.000.000 adede kadar tedarik edebilir.
