Yüksek Parlaklık LCD Modülü Ekranı 1280x800 1000cd/m2 Parlaklık Geniş sıcaklık için uygundur

Ürün Tanımı:

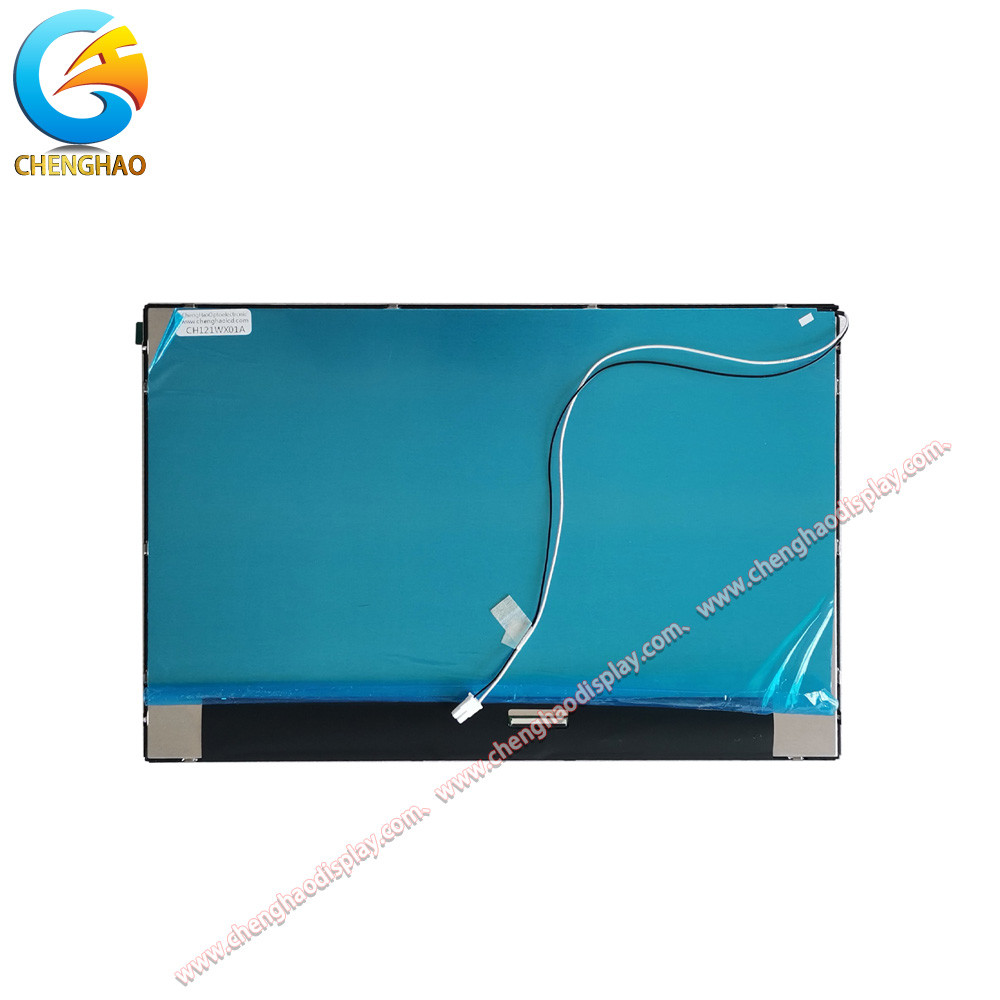

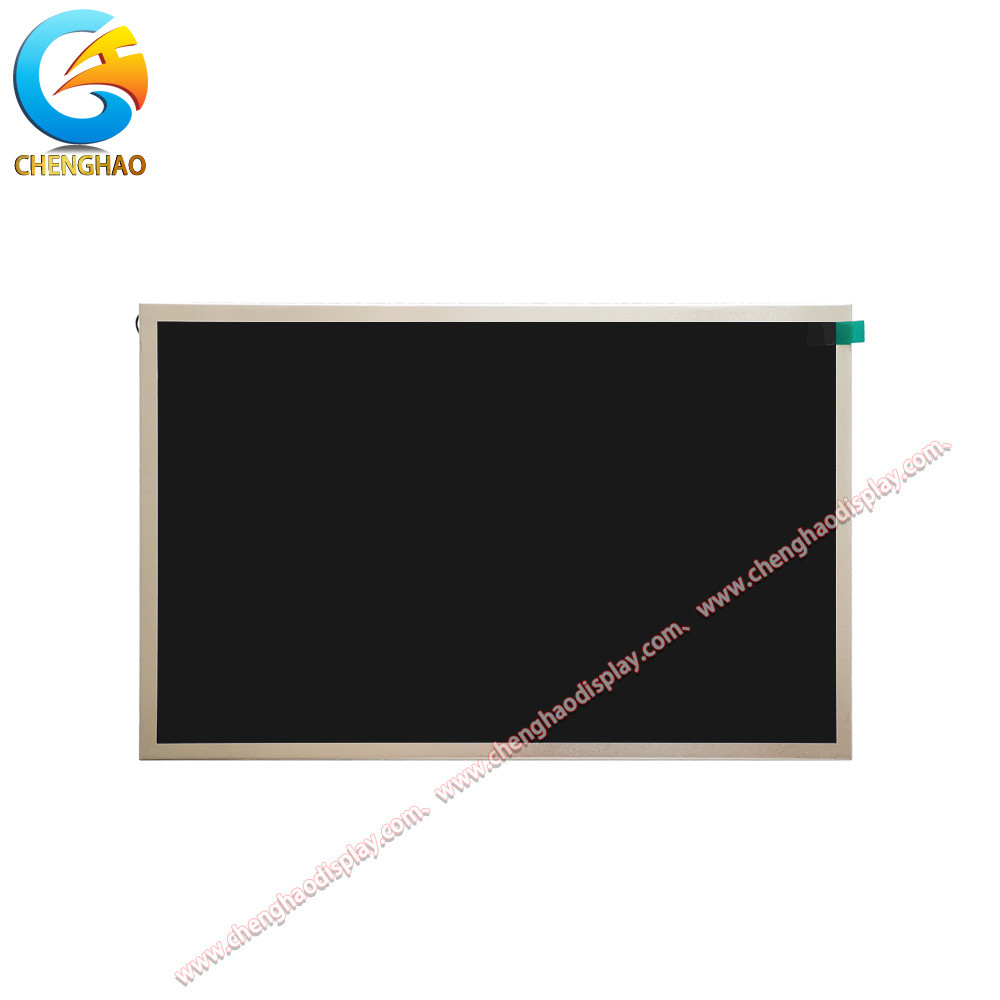

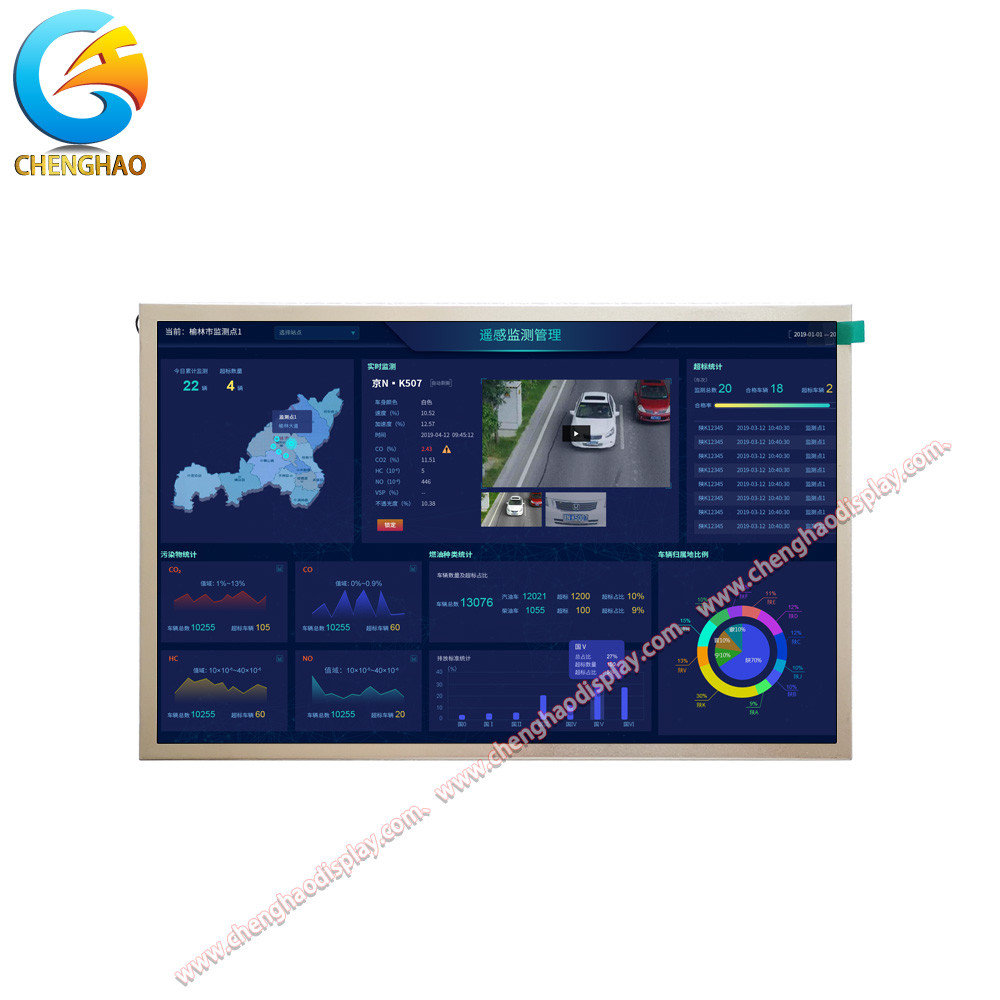

CH121WX01A, Chenghao Optoelectronics tarafından piyasaya sürülen 12.1 inçlik yüksek parlaklıklı IPS LCD ekran modülüdür.1280×800 piksel çözünürlüğü ve 1000 cd/m2'ye kadar parlaklık, dış mekan ekipmanlarının ve endüstriyel sahnelerin güneş ışığı okunabilirliği gereksinimlerini karşılıyor. Chenghao Optoelectronics relies on its independent research and development capabilities and full-process quality control to provide high-performance display solutions for the high-end markets in Europe and the United States.

Modül, IPS sert ekran teknolojisini, normalde siyah görüntüleme modunu ve doğru ve istikrarlı resim renklerini sağlamak için LVDS yüksek hızlı arayüzünü benimsiyor (16.7M renkleri) ve verinin verimli ve güvenilir bir şekilde aktarılmasıGeniş sıcaklık tasarımı (-20 °C'den +70 °C'ye) ve kompakt yapısı (kalınlığı sadece 7,5 mm) zorlu ortamlar ve alan kısıtlı ekipmanlar için uygundur.Modülün içinde amorf silikon TFT paneli vardır., sürücü IC'si ve düşük güç tüketimi ve uzun ömür özelliklerini göz önünde bulundurarak özel bir arka ışıklandırma sistemi.

.

Temel avantajları: Dış görünüm: 1000 cd/m2 ultra yüksek parlaklık, doğrudan güneş ışığı korkusu yok, akıllı ulaşım ve açık hava terminalleri gibi senaryolar için uygundur. Esnek genişleme: FPC kablosunun özelleştirilmesini, arayüz protokolünün ayarlanmasını ve dokunmatik panel entegrasyonunu destekleyin, müşteri donanım mimarisine hızlı bir şekilde eşleşin; Hızlı teslimat: Ürün geliştirme döngüsünü kısaltmak için örnek başvuruları kabul etmek (MOQ 100 adet)

CH121WX01A, endüstriyel HMI'lerde, tıbbi monitörlerde, araca monte edilen merkezi kontrollerde, IoT geçitlerinde ve akıllı güvenlik ekipmanlarında yaygın olarak kullanılmaktadır.Yüksek çözünürlüklü ve müdahale karşıtı yeteneklerle son kullanıcı deneyimini iyileştirmekChenghao Optoelectronics, tasarım desteğinden seri üretime kadar tam bir hizmet zinciri sunar.Her modülün uluslararası kalite standartlarına uygun olmasını sağlamak ve müşterilerin üst düzey ekran pazarını ele geçirmelerine yardımcı olmak.

Özellikleri:

(1) 85° tam bakış açısı göstergesi
IPS (düzlemde anahtarlama) teknolojisine dayanarak, sıvı kristal molekülleri yatay olarak düzenlenir ve voltaj uygulandığında daha geniş bir görüntüleme açısı kapsamı elde edilebilir.Dört yön (yukarı/aşağı/sol/sağ) 85° bakış açısını destekler.Birden fazla kişi birden fazla açıdan izlerse bile (örneğin endüstriyel kontrol konsollarının ortak çalışması veya araca monte edilmiş merkezi kontrolün eğimli görüntüleme açıları),Resmin renk doyması ve kontrastı tutarlı kalır, geleneksel TN panellerinin gri ölçek inversyon problemini önler ve çok açılı bilgi paylaşımını gerektiren senaryolar için uygundur.

(2) Aşırı çevreye uyum
The module supports storage temperatures of -30℃ to +80℃ and operating temperatures of -20℃ to +70℃ through a special packaging process and a combination of temperature-resistant materials (such as wide-temperature liquid crystal materials and anti-aging rubber frames). Hala son derece soğuk ortamlarda (soğuk zinciri lojistik terminalleri gibi) veya yüksek sıcaklıklı atölyelerde (metallürjik ekipman HMI gibi) istikrarlı bir şekilde çalışabilir,sıcaklık dalgalanmalarından kaynaklanan görüntü gecikmesinin veya arka ışık zayıflamasının önlenmesi.

(3) Amorf silikon TFT sürücüsü
Amorf silikon (a-Si) ince filmli transistör teknolojisi kullanılır.Düşük sıcaklıklı polikristal silikon (LTPS) ile karşılaştırıldığında daha düşük üretim maliyetlerine ve büyük alan üretim avantajlarına sahiptir. Her piksel, 15ms kadar düşük bir yanıt süresi olan bağımsız bir TFT tarafından yönetilir. LVDS arayüzü ile, 1280×800 çözünürlükte 60Hz yenileme hızı elde edilir,ve dinamik görüntüler hayaletlerden uzak, tıbbi görüntü görüntüleme veya endüstriyel gerçek zamanlı izleme gibi yüksek hızlı veri senaryoları için uygundur.

(4) Normalde siyah modunda iletim
Güç kapandığında, sıvı kristal moleküllerinin varsayılan düzenlenmesi arka ışığın nüfuz etmesini engeller ve ekran saf siyah (Normalde Siyah) olur.Kontrast oranı 800'e kadar yüksektir.:1, bu da karanlık alan detay performansını önemli ölçüde iyileştirir. İletişimsel arka ışık tasarımı, 10%'dan az bir parlaklık dalgalanması ile yüksek tekdüzelik bir ışık kılavuzu plağı kullanır.Güçlü dış ışık altında yerel aşırı maruziyet veya renk sapması olmamasını sağlamak, ve düşük güç tüketimini (tipik güç tüketimi 2.5W) ve yüksek görüntü kalitesi gereksinimlerini göz önünde bulundurarak.

(5) Yüksek hassasiyetli boyut uyarlaması
Modülün genel boyutu 277.7×180.6×7.5mm, etkin ekran alanı 261.12×163.2mm ve ekran-beden oranı 94.3%'dir.Kesin yapısal tasarım (ultra ince çerçeveler ve gömülü montaj delikleri gibi), uzay kısıtlı ekipmanlara (örneğin taşınabilir test aletleri veya drone yer istasyonları gibi) sorunsuz bir şekilde entegre edilebilir.Müşterinin mekanik yapı uyarlama döngüsünü kısaltmak için CAD çizimleri de sağlanır.

Teknik parametreler:

Uygulamalar:

Yüksek parlaklığı, geniş sıcaklık uyarlanabilirliği ve endüstriyel düzeyde kararlılığı ile CH121WX01A, birçok alanda profesyonel ekipmanların ekran ihtiyaçlarını karşılayabilir.Özellikle aşağıdaki gelişmekte olan ve üst düzey senaryolar için:

(1) Yenilenebilir enerji izleme sistemi
Modülün 1000 cd/m2'lik ultra yüksek parlaklığı ve IPS tam bakış açısı özellikleri, fotovoltaik enerji santrallerinin veya rüzgar çiftliklerinin dış gözlem terminalleri için uygundur.Doğrudan güneş ışığı altında güç üretimi verimliliği ve şebeke yükü gibi gerçek zamanlı verileri açıkça gösterebilir.LVDS arayüzünün anti-elektromanyetik müdahale yeteneği ile, karmaşık elektromanyetik ortamlarda sinyal istikrarını sağlar.

(2) Akıllı tarımsal IoT terminali
Geniş sıcaklık tasarımı (-20 °C'den +70 °C'ye kadar) modülün serinlikler ve açık hava hava istasyonları gibi nemli veya sıcaklık farkı ortamlarında istikrarlı bir şekilde çalışmasını sağlar.Toprak nemine gerçek zamanlı geri bildirim sağlamak için özel FPC kabloları aracılığıyla tarım makineleri dokunmatik panellerine esnek bir şekilde entegre edilebilir, bitki büyüme verileri ve ekipman durumu.

(3) Havacılık ve uzay yer kontrol ekipmanları
7.5 mm ultra ince gövde ve yüksek ekran-gövde oranı tasarımı, hava üzerindeki bakım terminallerinin veya yerden komuta masalarının kompakt alanı için uygundur.Amorf silikon TFT sürücüsü, düşük güç tüketiminde uçuş parametrelerinin sürekli olarak yenilenmesini sağlar, ekran modülleri için aviyonik ekipmanların hafifliği ve güvenilirliğinin ikili gereksinimlerini karşılıyor.

(4) Derin deniz araştırma aletleri
Modül, özel bir ambalajlama işlemi ile -30 °C depolama toleransına ulaşır ve derin deniz araştırma ekipmanlarının kabin içi ekran birimi için kullanılabilir. The backlight system has been pressure tested (IP67 protection level customization option) to maintain brightness uniformity under high-pressure environments and accurately present sonar imaging and depth data.

(5) Akıllı perakende interaktif terminalleri
Normalde siyah olan iletimsel mod, alışveriş merkezlerinde yüksek çevresel ışık altında yüksek kontrast sağlar, çok dokunmatik özelleştirmeyi destekler (ifadesi olarak projeksiyonlu kapasitif veya kızılötesi çözümler),ve kendi kendine hizmet eden kasaya uygun, sanal montaj aynaları ve diğer ekipmanlar, kullanıcı etkileşimi deneyimini ve ekipmanların her hava koşullarında çalışma verimliliğini artırmak için.

(6) Özel araç kontrol sistemi
Madencilik kamyonları ve yangın kurtarma araçları gibi özel araçlar için,Modülün deprem karşıtı bir tasarımı vardır (5G titreşim testini geçti) ve engebeli yol koşullarında doğru dokunma tepkisini sağlamak için toz ve yağ geçirmez yüzey tedavisi, araç çalışma koşullarının ve navigasyon bilgilerini gerçek zamanlı olarak gösterir ve sürücünün çalışma yükünü azaltır.

Chenghao Optoelectronics, optik ayarlama, arayüz tanımlamasından yapısal takviyeye kadar, yukarıdaki senaryolar için derinlemesine uyarlama hizmetleri sunar.CH121WX01A'nın performans avantajlarını bölünmüş alanda sağlamak ve müşterilerin farklılaştırılmış terminal ürünleri oluşturmasına yardımcı olmak.

Destek ve Hizmetler:

CH121WX01A, Chenghao Optoelectronic tarafından geliştirilen ve üretilen yüksek kaliteli bir LCD ekran modülüdür.Üretim ve satışChenghao Optoelectronic, müşterilere profesyonel ekran çözümleri sunmayı taahhüt ediyor.Çeşitli uygulama senaryolarında en iyi performansını sağlamak için çeşitli destek ve hizmetler sunuyoruz.

Her şeyden önce, CH121WX01A örnekleme test hizmetlerini destekliyor ve müşteriler, ürün performansının proje gereksinimlerini karşılayıp karşılamadığını örnekleme testi ile doğrulayabilirler.Esnek özelleştirme hizmetleri sunuyoruz., ve müşteriler FPC şeklini ve yapısını değiştirmek, arka ışık parlaklığını ayarlamak, LCD arayüzünü tanımlamak gibi özel proje gereksinimlerine göre modülü ayarlayabilirler.ve özel bir dokunmatik panel tasarlamakBu son derece esnek özelleştirme yeteneği, ürünün müşterinin uygulama ortamına mükemmel bir şekilde adapte olmasını sağlar.

Teknik destek açısından, profesyonel ekibimiz müşterilere tam bir teknik rehberlik ve satış sonrası hizmet sunabilmektedir.Kullanım sırasında müşterilerin karşılaştığı sorunlar ne olursa olsun, ekibimiz zamanında yanıt verebilir ve çözümler sağlayabilir.CH121WX01A, tasarımın tüm yönlerinde ürünlerin yüksek kalitesini ve güvenilirliğini sağlamak için ISO9001 kalite yönetim sistemi ve ISO14001 çevresel yönetim sistemi standartlarını sıkı bir şekilde takip eder, üretim ve satış sonrası.

CH121WX01A, endüstriyel kontrol, akıllı ev, tıbbi ekipman, yapay zeka, IoT cihazları ve otomotiv uygulamaları da dahil olmak üzere çok çeşitli uygulamalara sahiptir.Standart bir ürün veya özel bir çözüm olsun, Chenghao Optoelectronic, müşterilerin proje hedeflerine ulaşmalarına yardımcı olmak için müşterilere verimli ve güvenilir destek ve hizmetler sunmaya kararlıdır.

Sıkça sorulan sorular:

S: TFT LCD Ekran ürününün model numarası nedir?

A: TFT LCD Ekran ürününün model numarası CH121WX01A.

S: TFT LCD Ekran ürününün hangi sertifikaları var?

A: TFT LCD Ekran ürünü CE, RoHS sertifikalı

S: TFT LCD Ekran ürünü için asgari sipariş miktarı nedir?

A: TFT LCD Ekran ürünü için en az sipariş miktarı 100 adet.

S: TFT LCD Ekran ürünü için ambalaj ayrıntıları nelerdir?

A: Tüm ürünler güvenli tutmak için doğru şekilde paketlenmiştir. Küçük boyutlu ürünler için Tepsil + Karton kullanırız, daha büyük boyutlar için köpük yuvası + Karton kullanırız.Müşterilerin gereksinimlerine göre paketler de tasarlıyoruz..

S: TFT LCD Ekran ürünü için teslimat süresi nedir?

A: TFT LCD Ekran ürünü için teslimat süresi 3 ~ 7 gündür.

S: TFT LCD Ekran ürünü için kabul edilen ödeme şartları nelerdir?

C: TFT LCD Ekran ürünü için kabul edilen ödeme koşulları T/T, AliPay ve PayPal'dır.

S: TFT LCD Ekran ürünü için tedarik yeteneği nedir?

A: TFT LCD Ekran ürünü için tedarik yeteneği ayda 50000000 Pcs'dir.
