Yüksek duyarlılık kapasitif dirençli dokunmatik ekran 10.1 Inç Tam Renkli IPS LCD Ekran Paneli

Ürün Tanımı:

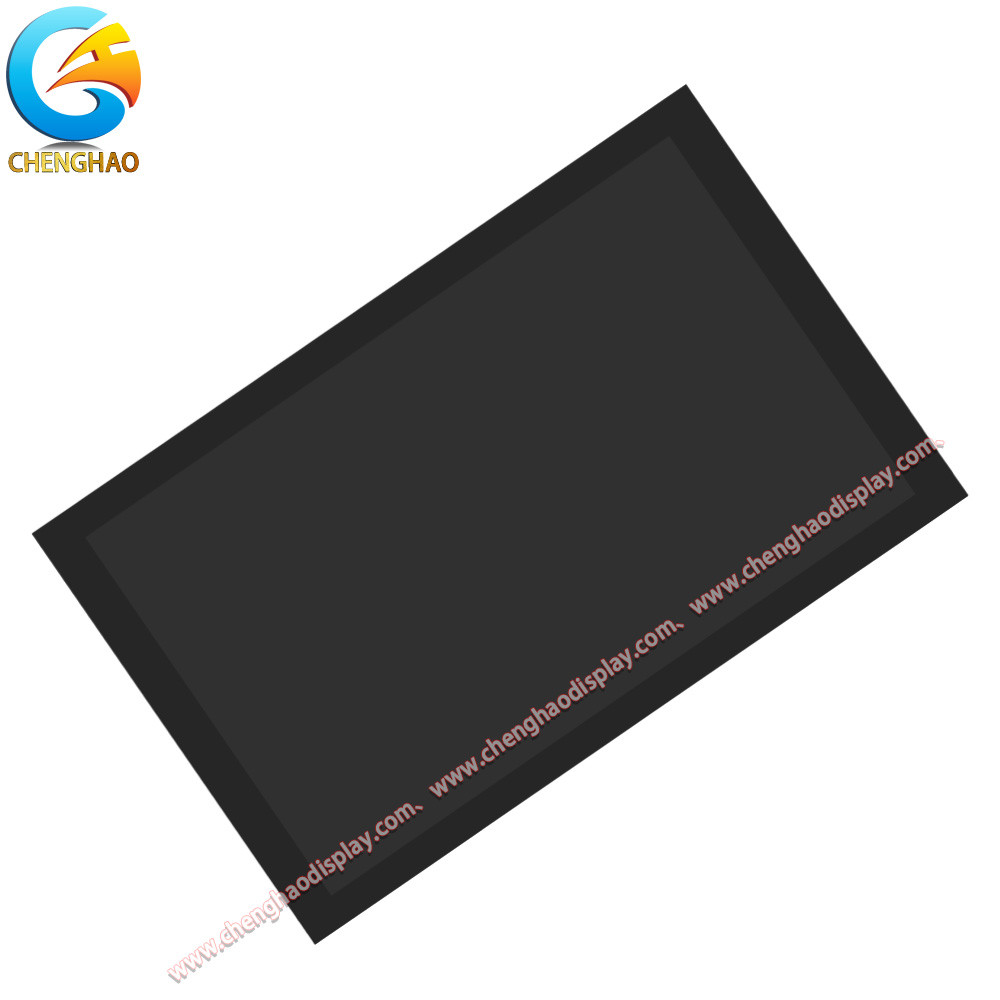

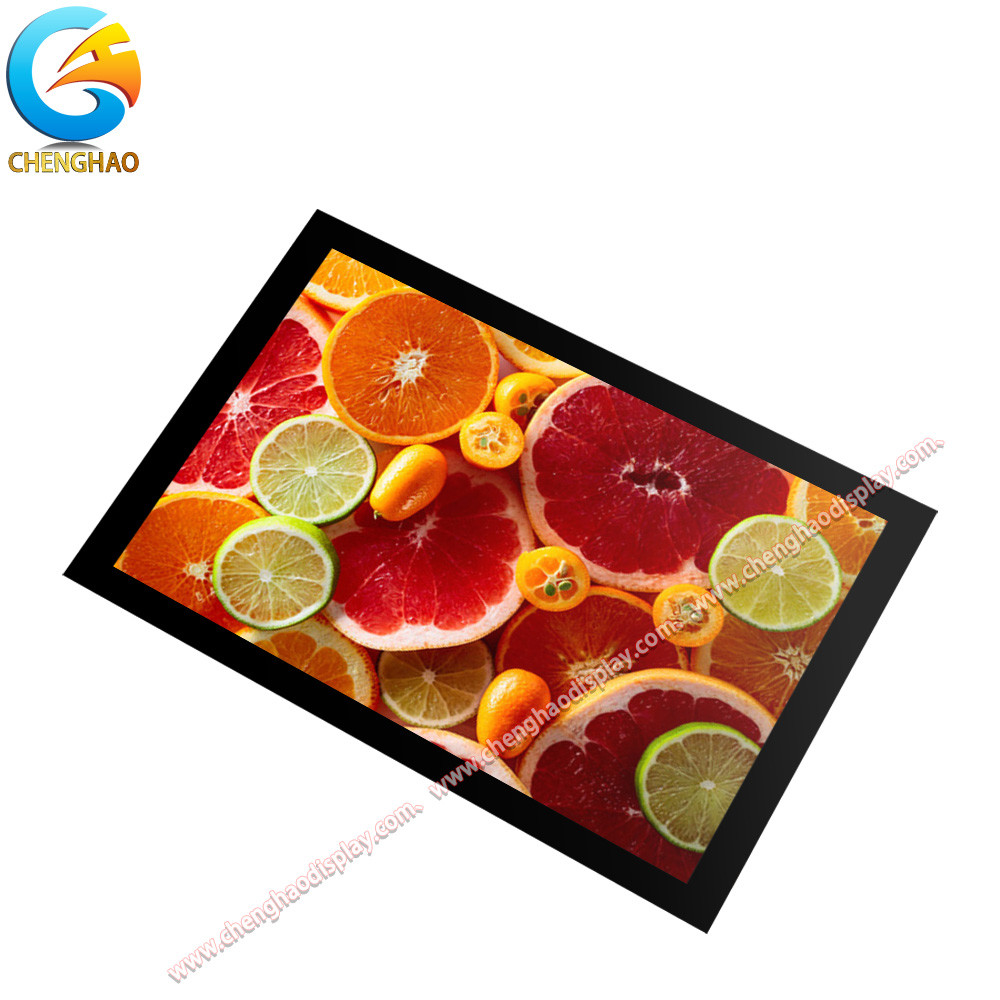

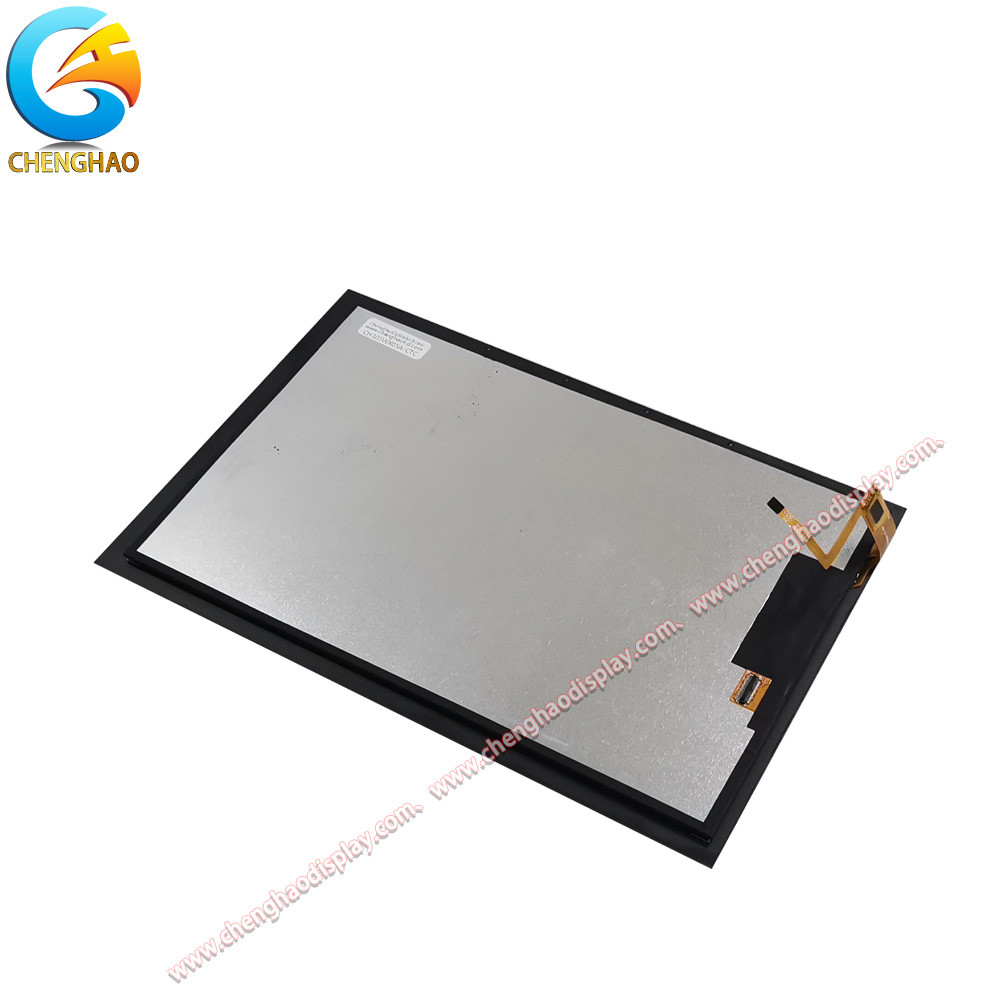

CH101WX05A-CTC, yüksek maliyet etkinliği ve istikrarlı performans gerektiren uygulamalar için tasarlanmış 10.1 inç dikey renkli TFT LCD modülüdür.800×1280 çözünürlüğü ile birlikte IPS geniş açılı görüntüleme teknolojisi (80/80/80/80) hassas görüntü kalitesi ve geniş açılı görüntüleme, çoklu kişi paylaşımı veya karmaşık arayüz işlemleri gerektiren cihazlar için uygundur.ve iletimsel ve normalde siyah görüntüleme modları ileMIPI-DSI arayüzü FH26-31S-0 ile eşleştirilmiştir.Yüksek hızlı ve düşük güç veri aktarımı ve istikrarlı bağlantıyı sağlamak için 3SHW konektörü, akıllı cihazların verimli ihtiyaçlarına uyum sağlıyor.

		Modül, G + G kapasitif dokunmatik ekran çözümü, 2.0mm cam lens ve 0.55mm ITO camından oluşan kompozit bir yapı ve modülün toplam kalınlığı sadece 5.85±0.3mm'dir.hem ince hem de darbeye dayanıklıÜstündeki 6H sertlik camı günlük çiziklere dayanır. GT911 dokunmatik yonga ile donatılmıştır, hassas çok dokunmatik tepkiyi destekler,ve insan-bilgisayar etkileşiminin verimliliğini artırır.
Çevreye uyumluluk açısından CH101WX05A-CTC, -20°C'den 70°C'ye kadar geniş bir sıcaklık aralığında istikrarlı bir şekilde çalışabilir ve depolama sıcaklığı -30°C'den 80°C'ye kadar uzatılır.Dış ve endüstriyel gibi sert ortamlar için uygundur.Modül, RoHS çevre koruma standartlarına uygun, kompakt bir yapıya sahiptir ve akıllı ev terminallerine, eğitim elektronik beyaz tablolarına entegre edilmesi kolaydır.Ticari ekran ekipmanları ve diğer alanlar, kullanıcılara güvenilir ekran ve dokunmatik çözümler sunar.CH101WX05A-CTC, yüksek maliyet performansı ve istikrarlı performansla çeşitli ihtiyaçları karşılar.

Özellikleri:

(1) 10.1 inç dikey ekran IPS ekran teknolojisi: 80/80/80/80 geniş görüntüleme açısı tasarımı ile 800×1280 yüksek çözünürlüklü IPS panelini benimser,ölü açı olmadan doğru renk ve net görüntü sağlamaktadır, çok kişilik işbirliği veya karmaşık arayüz çalışma senaryoları için uygundur.

(2) 300cd/m2 parlaklık ve enerji tasarrufu modu: Tipik bir parlaklık 300cd/m2 ile birlikte iletimsel ve normalde siyah görüntüleme modları,Kapalı ortamlarda yumuşak ve net bir görsel deneyim sağlar, enerji tüketimini azaltırken ve cihaz pil ömrünü uzatırken.

(3) MIPI-DSI yüksek hızlı arayüzü ve özel konektör: MIPI-DSI arayüzü ile donatılmıştır, yüksek hızlı ve düşük güç veri aktarımını destekler ve FH26-31S-0 ile donatılmıştır.Sinyal istikrarını sağlamak ve modern akıllı cihazların yüksek verimlilik gereksinimlerine uyum sağlamak için 3SHW konektörü.

(4) Geniş sıcaklık aralığı çevresel uyarlanabilirlik: Çalışma sıcaklık aralığı -20°C ila 70°C ve depolama sıcaklığı -30°C ila 80°C'dir.Dış ve endüstriyel ortamlar gibi yüksek sıcaklık farkı ortamlarına uyarlanır, ekipmanların aşırı koşullarda istikrarlı çalışmasını sağlar.

(5) Hafif ve kompakt yapısal tasarım: Toplam kalınlığı sadece 5,85 mm'dir. Hafif tasarım taşınabilir cihazlara veya alan kısıtlı uygulama senaryolarına entegre edilmesi kolaydır.Örneğin araca monte edilmiş merkezi kontrol, el terminalleri vb.

(6) Yüksek geçirgenlik ve geniş voltaj uyumluluğu: Optik geçirgenlik ≥ 80%, şeffaf ve doğal resim; 2.8V-3.3V geniş voltaj girişini destekler,Çeşitli cihaz güç çözümleriyle uyumlu, ve sistem tasarım esnekliğini artırmak.

(7) Çevre koruma ve güvenilirlik sertifikası: RoHS çevre koruma standartlarına uygun, malzeme güvenliği; sıkı çevresel testlerden sonra, uzun vadeli istikrarı sağlar,endüstriyel kullanım için uygun, tıbbi ve yüksek güvenilirlik gereksinimleri olan diğer alanlarda.

Teknik parametreler:

Uygulamalar:

10.1 inç dikey ekran tasarımı, IPS geniş görüş açısı teknolojisi ve yüksek güvenilirliği ile,CH101WX05A-CTC, farklı senaryoların görüntüleme ve etkileşim ihtiyaçlarını karşılamak için çeşitli alanlarda yaygın olarak kullanılabilir.:

-- Endüstriyel Otomasyon Kontrol Terminalı
Fabrika üretim hatlarında veya mekanik ekipmanlarda,CH101WX05A-CTC'nin geniş sıcaklık aralığı özellikleri (-20°C'den 70°C'ye kadar), ekipmanın yüksek ve düşük sıcaklık ortamlarında istikrarlı bir şekilde çalışmasını sağlar.Yüksek çözünürlüklü ve geniş bakış açısı tasarımı, operatörlerin gerçek zamanlı verileri, ekipman durum çizelgeleri ve alarm bilgileri açıkça görmelerini kolaylaştırır.ve dikey ekran düzeni parametre birden fazla dizi görüntülemek için daha uygundurG+G dokunmatik ekranı hassas kontrolü destekler ve MIPI arayüzünün yüksek hızlı veri aktarımı ile,Endüstriyel kontrol arabiriminin verimli etkileşimini sağlayabilir ve üretim verimliliğini artırabilir.

-- Araç içi bilgi ve eğlence sistemi
Araç içi sahnede, CH101WX05A-CTC'nin IPS geniş bakış açısı teknolojisi, güneş ışığının yansımasını azaltır ve sürücünün navigasyonu net bir şekilde okuyabilmesini sağlar.Farklı açılardan araç bilgileri ve eğlence içeriği300 cd/m2'lik parlaklık, aracın aydınlatma koşullarında görüntüyü yumuşak tutar ve ince ve hafif yapı tasarımı arabanın merkez konsoluna entegre edilmesi kolaydır.Geniş sıcaklık performansı yaz aylarında yüksek sıcaklık maruz kalmak ve kış aylarında düşük sıcaklık başlatma başa çıkabilir, araç sisteminin sabit çalışmasını sağlayan bir sistemdir.

-- Ticari akıllı terminal ve dijital işaretleme
Alışveriş merkezleri ve oteller gibi ticari yerlerde, CH101WX05A-CTC akıllı bir terminal veya dijital işaretleme olarak kullanılabilir.Yüksek çözünürlüklü ve renk ifadesi ürün reklamlarını canlı bir şekilde gösterir, promosyon bilgileri veya etkileşimli içerik ve dikey ekran tasarımı uzun şerit dinamik resimleri oynatmaya uygundur.G+G dokunmatik ekran, müşteri kendi kendine hizmet sorgusunu veya işlemini destekler., ve MIPI arayüzünün düşük güç tüketimi özellikleri ekipman enerji tüketimini azaltır, hizmet ömrünü uzatır ve ticari senaryoların uzun vadeli çalışma gereksinimlerini karşılar.

-- Tıbbi görüntüleme ve teşhis ekipmanları
Tıp alanında CH101WX05A-CTC taşınabilir ultrason ekipmanlarında veya mobil teşhis terminallerinde kullanılabilir.Dikey ekran ekranı, doktorların görüntü parçalarını veya test verilerini görmelerini kolaylaştırır, ve IPS geniş görüntüleme açısı, çok kişilik görüşmelerde görüntü tutarlılığını sağlar. 300cd/m2 parlaklık, kapalı ortamlarda net görüntüler sunar.geniş sıcaklık performansı, hastane soğuk depolama veya açık hava teşhisi ve tedavisi gibi büyük sıcaklık farklılıklarına sahip senaryolara uyarlanırken, tıbbi ekipmanların esnekliğini ve güvenilirliğini artırıyor.

-- Lojistik ve depolama yönetim ekipmanları
Logistik endüstrisinde el terminallerinde veya depolama ekipmanlarında CH101WX05A-CTC'nin yüksek parlaklık ekranı hala kargo bilgilerini net bir şekilde gösterebilir.Güçlü dış ışık altında barkod veya rota planlamasıHafif ve kompakt tasarım, uzun süreli el kullanımı kolaylaştırır ve G + G dokunmatik ekranı hızlı kod taramasını ve veri girişimini destekler.Geniş sıcaklık aralığı, ekipmanların soğuk depolama (düşük sıcaklık) veya taşıma araçları (yüksek sıcaklık) gibi karmaşık ortamlarda istikrarlı bir şekilde çalışmasını sağlar, lojistik operasyonlarının verimliliğini ve doğruluğunu artırıyor.

Yukarıdaki uygulama senaryoları ile CH101WX05A-CTC, endüstri, ulaşım, ticaret, tıbbi bakım,Lojistik ve diğer alanlar performans avantajları ve uyarlanabilirliği ile.

Ambalaj ve Nakliye:

Paketleme ve teslimat açısından, CH101WX05A-CTC ekran modülü, ürünün taşıma sırasında güvenli ve sağlam olmasını sağlamak için sıkı standartlara uyar.Paketleme ve teslimat sırasında aldığımız temel önlemler şunlardır::

Paketleme malzemeleri: Tüm nakliye kutuları, nakliye sırasında dış baskıya ve darbeye dayanabilmelerini sağlamak için ihracat sertlik standartlarını karşılar.Taşıma sırasında ekranın hasar görmesini önlemek için kutuyu doldurmak için yüksek kaliteli köpük kaplamaları kullanıyoruz.

Paketleme yöntemi: Küçük kutuları paketlemek için büyük kutular kullanıyoruz. Bu yöntem sadece alana tasarruf etmemize yardımcı olmakla kalmayıp, ulaşım maliyetlerini de etkili bir şekilde azaltıyor.İçerideki küçük kutular her ekran modülünü daha iyi koruyabilir ve nakliye sırasında çarpışmalardan kaçınabilir.

Ağırlık ve boyut kontrolü: Her bir ambalaj kutusunun ağırlığı, nakliye ve nakliye sırasında kolay kullanım sağlamak için 3,5 kg'ı geçmemelidir.Kutunun boyutu, farklı nakliye ihtiyaçlarına uyum sağlamak için standarda göre ayarlanacak..

Özel ambalaj seçenekleri: Müşterinin özel ambalaj ihtiyaçları varsa, müşterinin gereksinimlerine göre ambalajı da tasarlayabilir ve ayarlayabiliriz.Bu, ambalajlama yöntemini değiştirmeyi ve müşteri tarafından belirlenen ulaşım yöntemini özel lojistik ihtiyaçlarını karşılamak için kullanmayı içerir..

Nakliye süreci: Siparişi onayladıktan sonra, en kısa sürede nakliyeyi ayarlayacağız.Tüm ürünler gönderilmeden önce her modülün standartlara uygun olduğundan ve müşterilerin aldığı ürünlerin sağlam olduğundan emin olmak için sıkı bir kalite denetimine tabi tutulacaktır..

Yukarıdaki ambalajlama ve nakliye önlemleri ile CH101WX05A-CTC ekran modülünün güvenliğini ve güvenilirliğini taşıma sırasında sağlıyoruz.Müşterilerin beklentilerini ve ihtiyaçlarını karşılamak için müşterilere verimli ve profesyonel lojistik hizmetleri sunmaya kararlıyız.

Sıkça sorulan sorular:

S: CH101WX05A-CTC'nin 800×1280 çözünürlüğü 10.1 inçlik bir ekranda nasıl görüntülenir?
C: Bu çözünürlüğün piksel yoğunluğu (PPI) 10,1 inçlik bir ekranda yaklaşık 149'dur. Bu, metin, grafik ve resimleri hassas bir şekilde sunabilir, özellikle de hassas görüntüleme gerektiren sahneler için uygundur.endüstriyel kontrol ve araç bilgileri gibiIPS geniş açılı görüntüleme teknolojisi, farklı açılardan bakıldığında görüntünün net ve keskin kalmasını sağlar.

S: G+G dokunmatik ekranının dokunma ömrü nedir?
A: Dokunmatik ekran, uzun süreli yüksek frekanslı kullanım ihtiyaçlarını karşılayan 5 milyondan fazla dokunmatik işlem ömrüne sahip olmak üzere tasarlanmıştır.Kapasitif dokunma teknolojisi ince eldivenlerle çalışmayı destekler.Özel etki, özel bir seçenek olan eldiven malzemesine göre test edilmelidir.

S: Garanti süresi tüm parçaların onarımını içerir mi?
A: Garanti süresi 12 aydır ve insan dışı faktörlerden kaynaklanan ekranlar, dokunmatik bileşenler ve arayüzler gibi temel bileşen arızasını kapsar.Ürün uygun olmayan insan kullanımından dolayı hasar görürse (örneğin fiziksel hasar, su girişi vb.), parçaların ve onarımların maliyeti ödenir.

S: Yerel teknik destek veya operasyon eğitimi veriyor musunuz?

A: Müşterilerin entegrasyon veya kullanım sorunlarını çözmelerine yardımcı olmak için uzaktan teknik destek (telefon ve video rehberliği gibi) sağlıyoruz.projenin ölçeğine ve bölgesine göre müzakere edilebilir ve düzenlenebilirYolculuk masrafları sözleşmeye tabi olacaktır.

S: Taşıma sırasında hasar olursa, müşteri nasıl davranmalı?

A: Lütfen imzadan önce dış ambalajın sağlam olup olmadığını kontrol edin.Olay yerinde fotoğraf çekmeniz ve hasar sertifikası vermek için lojistik şirketine başvurmanız gerekir., ve 24 saat içinde müşteri hizmetimizle iletişime geçin.

S: Ürünün depolama sıcaklık aralığı -30°C ila 80°C'dir. Uzun süreli depolama özel koruma gerektirir mi?

A: Standart depolama sıcaklık aralığında ek koruma gerekmez, ancak ürünün koroziv gazlardan arınmış kuru bir ortamda depolanması önerilir.Nem geçirmez torbalar kullanın ve ambalajın bütünlüğünü düzenli olarak kontrol edin..
