4.3 inç Kapasitif Dokunmatik LCD Ekran Modülü Erişim Kontrolü Ekipmanı için MIPI Arayüzü ile

Ürün Tanımı:

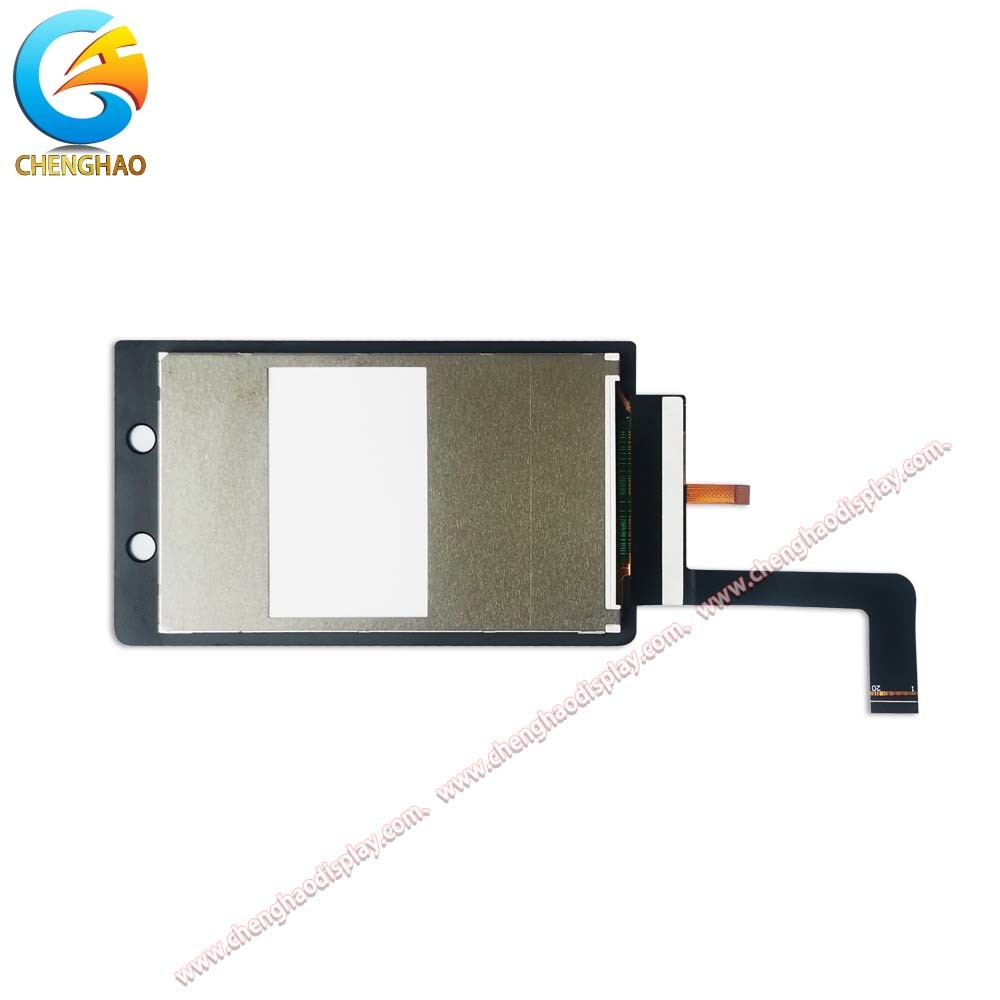

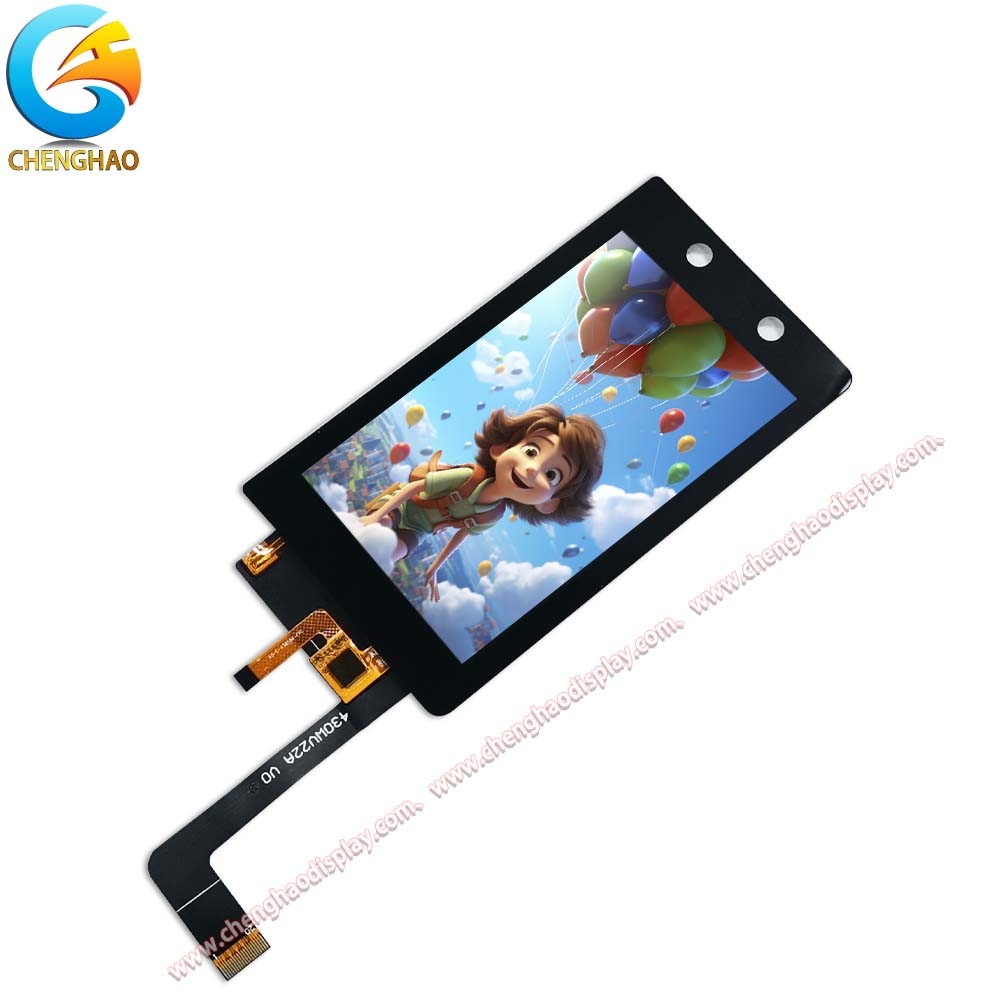

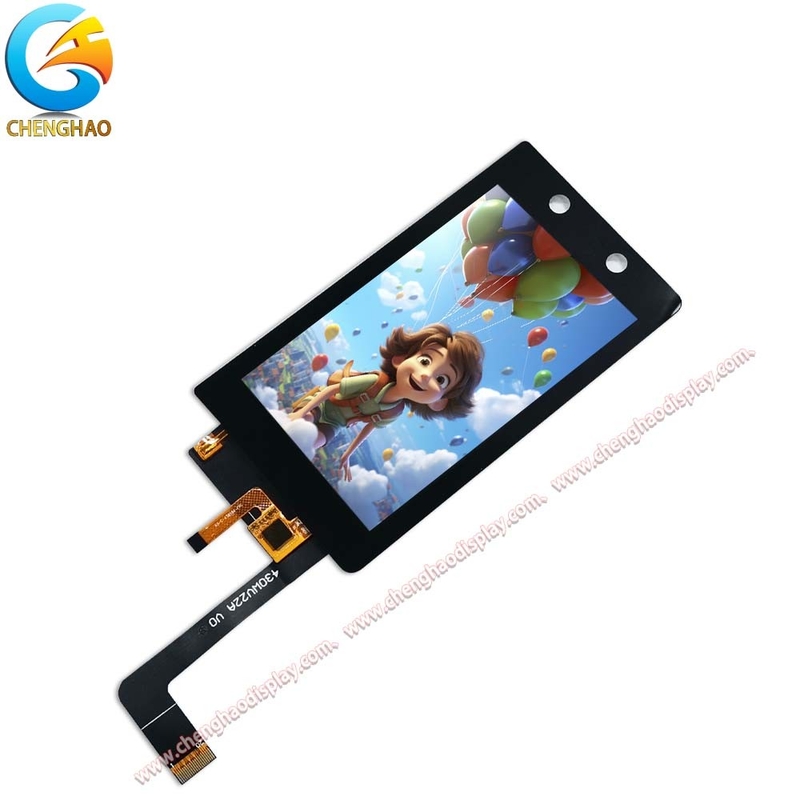

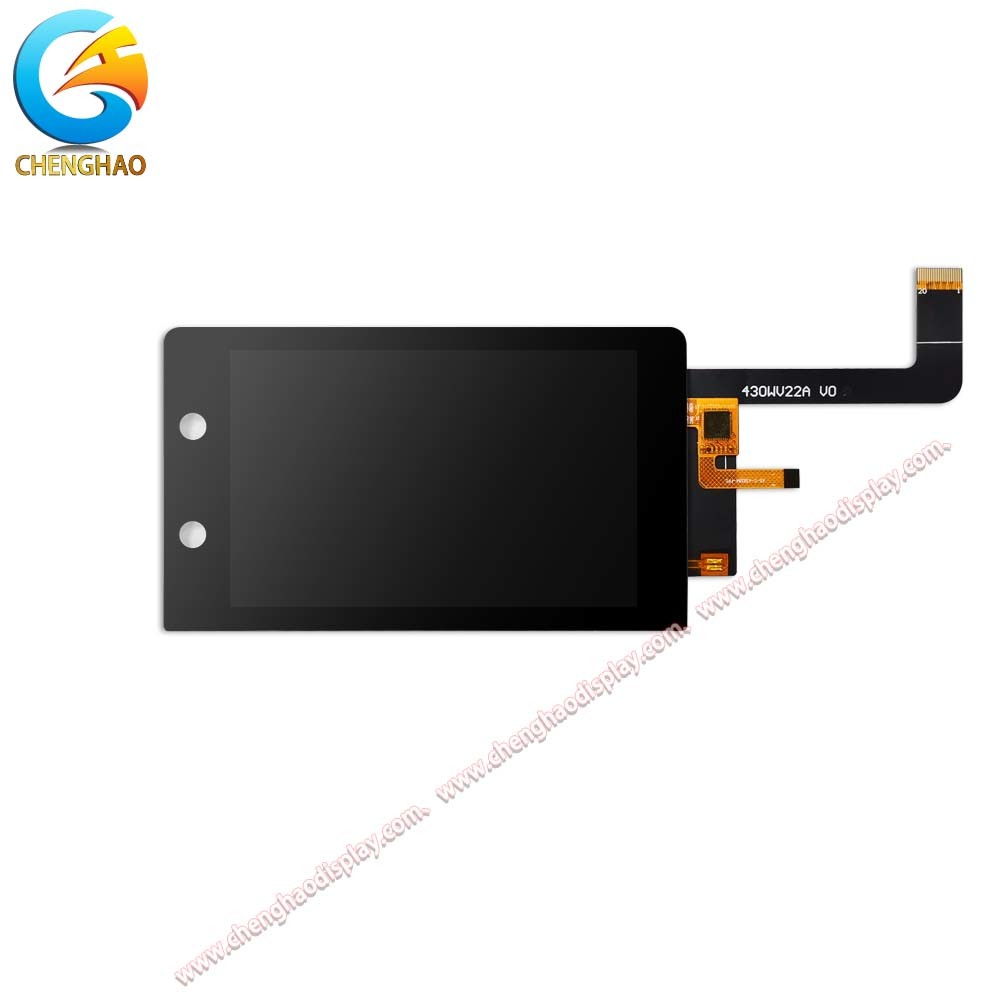

ChengHao Ekran modeli CH430WV22B-CT, amorf silikon TFT teknolojisini bir anahtarlama cihazı olarak kullanan renkli aktif matris ince film transistörü (TFT) sıvı kristal ekran (LCD) dir.Bu model bir TFT LCD panelinden oluşur., bir dokunmatik panel, bir sürücü IC, bir arka ışık ve FPC.

Bu TFT Ekranı, 480*800*3-RGB çözünürlüğü ile 4,3 inçlik ( dikey ekran) çapraz olarak ölçülen aktif ekran alanına sahiptir.Bu proje için kullanılan sürücü ST7701 veya uyumludur ve RGB sinyal girişi yoluyla 16M renk görüntüleme kapasitesine sahiptirSürücü cam üzerine monte edilir ve ekran modülünü çalıştırmak için bileşenleri içeren FPC aracılığıyla birbirine bağlanır.

Bu ekranın dokunmatik paneli kapasitif, GT911'i sürücü IC olarak kullanıyor, I2C arayüzü aracılığıyla harici cihazlarla iletişim kuruyor ve bağlantı kuruyor, çok dokunmatik destekliyor,ve insan-bilgisayar etkileşimi için önemli bir ortam olarak hizmet ederEk olarak, FPC, arka ışık ve FPC yapısını değiştirmek, arayüz tanımlaması ve benzeri gibi müşteri gereksinimlerine göre özelleştirilebilir.

Bu ekran modeli RoHS uyumludur ve halogen içermez.



Modül Adı	4.3 Inch Touch LCD Ekran Modülü
Karar	480x800 piksel
Parlaklık	350cd/m2 (ihtimal)
TP	Kapasitatif dokunma paneli
Görme Yönü	80/80/80/80



Özellikleri:

Yüz tanıma erişim kontrol ekipmanları hem kapalı hem de açık havada yaygın olarak kullanılır, bu da mükemmel açık hava okunabilirliği olan yüksek kaliteli ekipmanları gerektirir.Chenghao Optoelectronic, gelişmiş teknik özelliklere sahip erişim kontrol sistemleri için bir LCD dokunmatik ekran geliştirdi..

CH430WV22B-CT LCD Dokunmatik Ekranının teknik özelliklerinden bazıları şunlardır:

Yüksek çözünürlük

CH430WV22B-CT LCD Dokunmatik Ekranı, hem iç hem de düşük aydınlık dış ortamlarda net bir görüntü sağlayan 480 * 800 ve 350 cd / m2 arka ışık parlaklığı yüksek çözünürlüğe sahiptir.

Özgür Görme açısını destekle

Dokunmatik LCD Modülü, 80/80/80/80 Serbest Görünüm Yönünü elde etmek için IPS ekran teknolojisini kullanır ve kullanıcıların farklı açılardan ekranı okurken yeterince net bir görüntüleme açısı etkisi elde etmelerini sağlar..Bu, kullanıcı deneyimini ve rahatlığını büyük ölçüde artırır.

Ekrana karşı parlaklık

Ekran modülü, ekrana yansıyan çok fazla dış güçlü ışığı emiyor.Kullanıcıların gözlerini korurken dışarıda veya güçlü bir ışık ortamında ekranı okuyabilmelerini sağlamak.

İnsan-bilgisayar etkileşimini destekle

CH430WV22B-CT LCD Dokunmatik Ekran kapasitif bir dokunmatik panel ile donatılmıştır.Kullanıcı dostu ve sezgisel bir deneyim sağlamak.





Teknik parametreler:

Bu modül özellikle erişim kontrol ekipmanları için tasarlanmıştır ve CTP dokunmatik teknolojisi ile 4,3 inçlik bir TFT ekranına sahiptir.ve 480x800 nokta çözünürlüğü ile bir IPS/transmissive/normal siyah ekran türüne sahiptirEkranın parlaklığı 350cd/m2 ve görüntüleme yönü 80/80/80/80 derece. Modül arayüzü MIPI teknolojisini kullanırken dokunmatik panel kapasitif olup I2C arayüzü kullanır.

Bu modül için çalışma sıcaklık aralığı -20 ~ + 70 ° C ve depolama sıcaklık aralığı -30 ~ + 80 ° C'dir. Modül için FPC pin numarası 20 pin ve modül kontur boyutu 68x120x3.35 mm'dir..Görme alanı 56,7x93,9 mm ve aktif alanı 56,16x93,6 mm'dir. CTP cam lens 0,7 mm ölçer.



Uygulamalar:

CH430WV22B-CT, özel olarak yüz tanıma erişim kontrol sistemlerine monte edilmek için oluşturulan özel bir LCD ekran modülüdür.Bu modülün etkileyici performansı memnun müşteriler tarafından yaygın olarak övülmüştürYetenekli bir LCD üreticisi olarak, Chenghao Optoelectronic bu ekran modülüne bireysel müşteri gereksinimlerini karşılamak için değişiklikler ve ayarlamalar yapma yeteneğine sahiptir.Bu, çeşitli alanlarda büyük bir etki yaratmak için kullanılabileceği anlamına gelir., ancak endüstriyel kontrol, tıbbi ekipman, ev aletleri, yapay zeka ve otomobil taşımacılığı ile sınırlı değildir.



Destek ve Hizmetler:

Küçük LCD dokunmatik ekran ürün teknik desteğimiz ve hizmetlerimiz şunları içerir:

• Ürünün kurulumu ve kurulumunda yardım
• Teknik sorunların giderilmesi
• Yazılım ve sabit yazılım güncellemeleri
• Tamir ve değiştirme hizmetleri
• Teknik belgeleri ve kılavuzları

Sıkça sorulan sorular:

Cevap: Bu LCD dokunmatik ekranın markası Chenghao Optoelectronic.

S: Bu LCD dokunmatik ekranın model numarası nedir?

Cevap: Bu LCD dokunmatik ekranın model numarası CH430WV22B-CT.

S: Bu LCD dokunmatik ekran nerede üretiliyor?

Cevap: Bu LCD dokunmatik ekran Çin Shenzhen'de üretiliyor.

S: Bu LCD dokunmatik ekranın hangi sertifikaları var?

Cevap: Bu LCD dokunmatik ekranın RoHS, CE ve FCC sertifikaları var.

S: Bu LCD dokunmatik ekran için ambalaj ayrıntıları nelerdir?

A: Tüm ürünler güvenli tutmak için doğru şekilde paketlenmiştir. Küçük boyutlu ürünler için tepsi + karton kullanırız ve daha büyük boyutlar için köpük yuvası + karton kullanırız.Müşterilerin gereksinimlerine göre paketler de tasarlıyoruz..

S: Bu LCD dokunmatik ekran için minimum sipariş miktarı nedir?

Cevap: Bu LCD dokunmatik ekran için minimum sipariş miktarı yoktur.

S: Bu LCD dokunmatik ekranın teslim süresi nedir?

A: Bu LCD dokunmatik ekranın teslim süresi 3 ~ 7 gündür.

S: Bu LCD dokunmatik ekran için ödeme şartları nelerdir?

Cevap: Bu LCD dokunmatik ekran için ödeme şartları TT'dir.

S: Bu LCD dokunmatik ekran için güç kaynağı kapasitesi nedir?

A: Bu LCD dokunmatik ekran için tedarik kapasitesi ayda 300K pcs'dir.
