Ürün Açıklaması

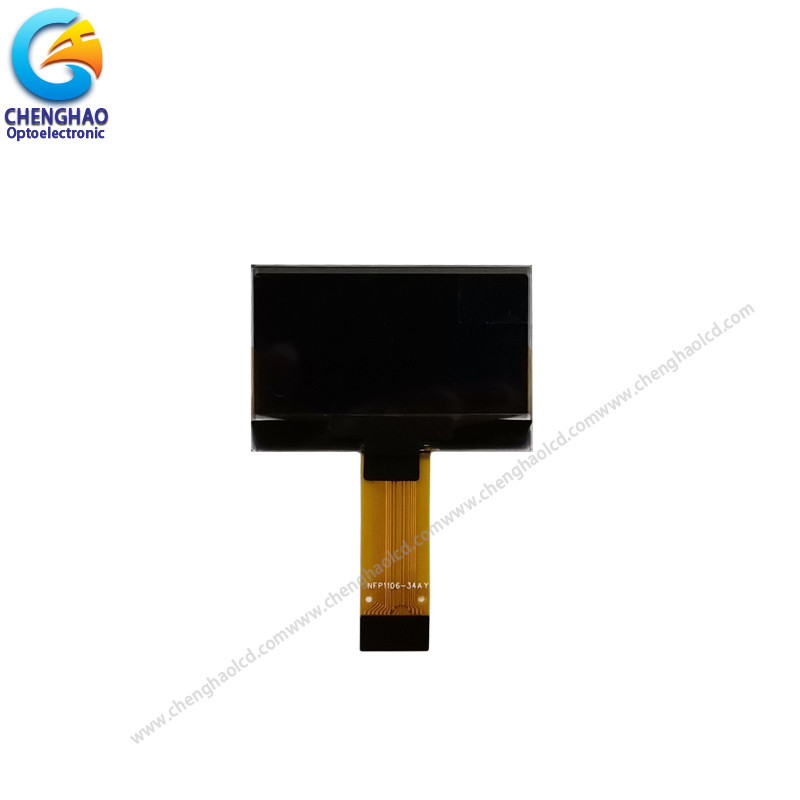

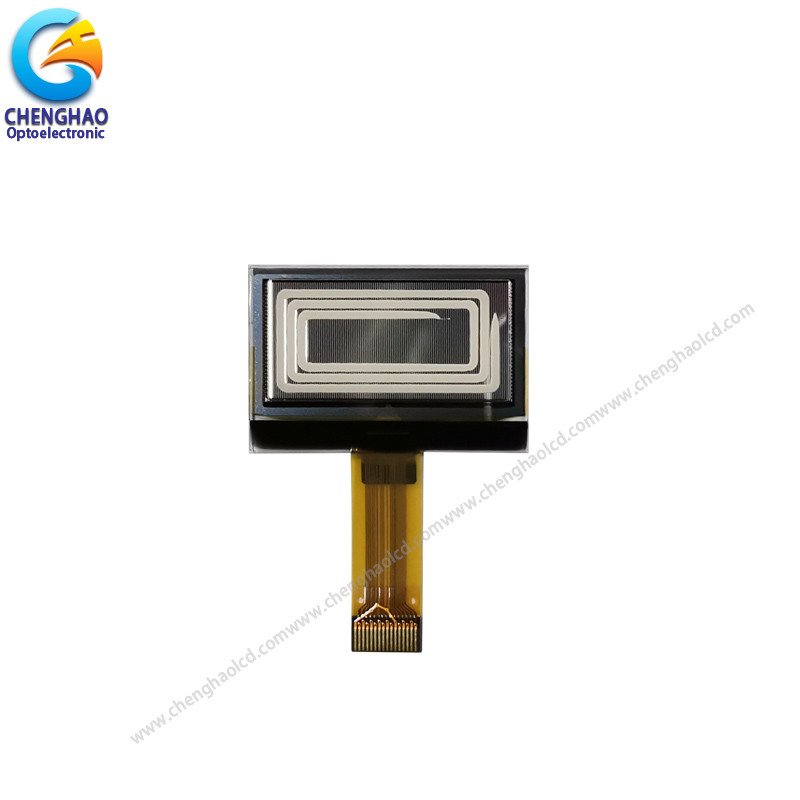

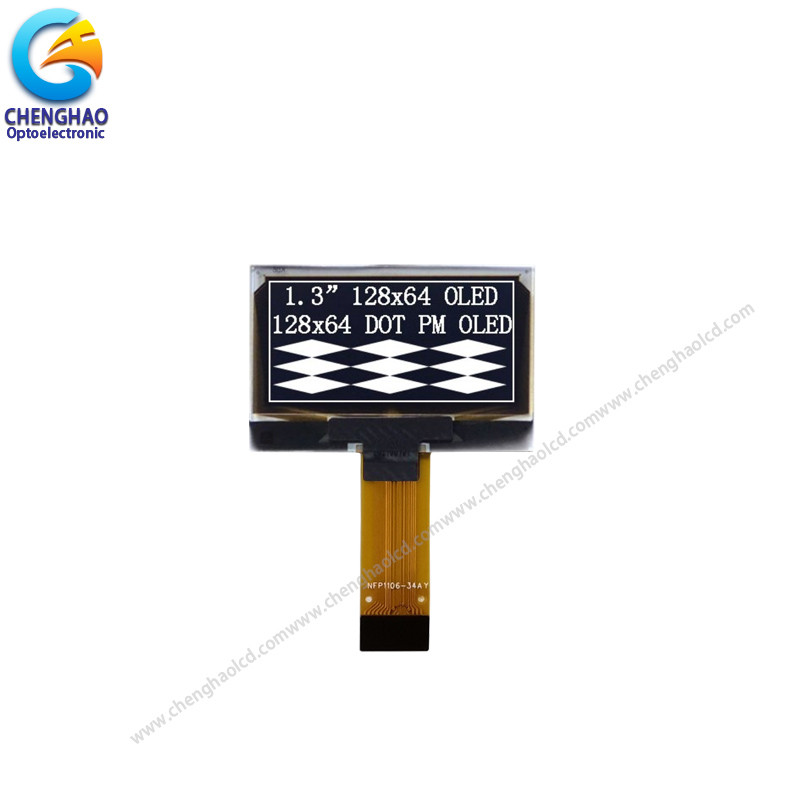

12864 Tek renkli LCD Ekranı 16pin 1.3 inç 128*64 LCD COG Grafik Modülleri
1Temel özellikler
1.1 Ekran Özellikleri
1) Ekran Modu: Pasif Matrix
2) Ekran Rengi: Monokrom (Beyaz)
3) Sürüş Görevi: 1/64 Görev
1.2 Mekanik özellikler
1) Çizim: Eklenmiş çizime göre
2) Piksel sayısı: 128 64
3) Panel Boyutu: 34.5 ∙ 23.0 ∙ 1.4 (mm)
4) Etkin Alan: 29.42 14.7 (mm)
5) Piksel Pitch: 0.23
6) Piksel boyutu: 0.21
7) Ağırlık: 2.18 g
1.3 Etkin Alan / Bellek Haritası ve Piksel Yapısı
1.4 Mekanik çizim
2Mutlak En Yüksek Reyting
|
Parametreler
|
Simge
|
Min.
|
En fazla.
|
Birim
|
Notlar
|
|
Mantık için besleme voltajı
|
VDD
|
- 0 oldu.3
|
4 |
V
|
1, 2
|
|
Ekran için besleme voltajı
|
VCC
|
0 |
14 |
V |
1, 2
|
|
DC/DC için besleme voltajı
|
VBAT
|
0.3
|
5 |
V |
1, 2
|
|
Çalışma sıcaklığı
|
TOP
|
-40
|
85
|
°C
|
|
|
Depolama sıcaklığı
|
TSTG
|
-40
|
85
|
|
3 |
|
Yaşam süresi (120 cd/m)2)
|
|
10,000
|
- |
saat
|
4 |
|
Yaşam süresi (80 cd/m)2)
|
|
30,000
|
- |
saat
|
4 |
|
Yaşam süresi (60 cd/m)2)
|
|
50,000
|
- |
saat
|
4 |
Not 1: Yukarıdaki tüm voltajlar V'ye dayanmaktadırSS= 0V.
Not 2: Bu modülün yukarıdaki mutlak maksimum özelliklerin ötesinde kullanıldığında, bu modülün kalıcı kırılması
Ayrıca, normal işlemler için, bu modülü
Bölüm 3'e göre koşullar. Optik ve Elektriksel Özellikler. Bu modül kullanılırsa
Bu koşulların ötesinde, modülün arızası ortaya çıkabilir ve modülün güvenilirliği
Durumu kötüleşebilir.
Not 3: Belirtilen sıcaklık aralıkları polarizatörü içermez.
Polarizatörün sıcaklığı 80 ̊C olmalıdır.
Not 4: VCC= 12,0V, Ta)= 25°C, %50 Satranç tahtası.
Yazılım konfigürasyonu Bölüm 4.4 Başlatmayı takip eder.
Hayat ömrünün sonu başlangıç parlaklığının %50'si olarak belirtilmiştir.
Oda sıcaklığı yüksek sıcaklık koşullarında hızlandırılmış çalışma ile tahmin edilir.
3Optik ve Elektriksel Özellikler
3.1 Optik Özellikleri
|
Özellikleri
|
Simge
|
Koşullar
|
Min.
|
Tip
|
En fazla.
|
Birim
|
|
Parlaklık
(VCCDışarıdan sağlanır)
|
LBr
|
Not 5
|
100
|
- |
- |
cd/m2
|
|
Parlaklık
(Dış DC/DC ile üretilen VCC)
|
Lbr
|
Not 6
|
90
|
110
|
130
|
cd/m2
|
|
C.I.E. (Beyaz)
|
(x)
(y)
|
M.Ö.T. 1931
|
0.25
0.27
|
0.29
0.31
|
0.33
0.35
|
|
|
Karanlık Oda Karşıtlığı
|
CR
|
|
|
2000:1
|
|
|
|
Görme açısı
|
|
|
|
Özgür
|
|
derecesi
|
* VDD = 2.8V, VCC = 12V & 9V'de alınan optik ölçüm.
Yazılım konfigürasyonu Bölüm 4.4 Başlatmayı takip eder.
3.2 DC Özellikleri
|
Özellikleri
|
Simge
|
Koşullar
|
Min.
|
Tip
|
En fazla.
|
Birim
|
|
Mantık için besleme voltajı
|
VDD
|
|
1.65
|
2.8
|
3.3 |
V |
|
Ekran için besleme voltajı
(Dışarıdan sağlanıyor)
|
VCC
|
Not 5
(İç DC/DC devre dışı bırak)
|
- |
12 |
- |
V |
|
DC/DC için besleme voltajı
|
VBAT
|
Dahili DC/DC etkinleştir
|
3.5 |
- |
4.2 |
V |
|
Ekran için besleme voltajı
(Dahili DC/DC ile üretilen)
|
VCC
|
Not 6
(İç DC/DC etkinleştirilmiş)
|
6.4
|
- |
9 |
V |
|
Yüksek Seviye Giriş
|
VIH
|
Ben...Dışarı= 100μA, 3.3MHz
|
z 0,8 VDD
|
- |
VDD
|
V |
|
Düşük düzeyde giriş
|
VİL
|
Ben...Dışarı= 100μA, 3.3MHz
|
0 |
- |
0.2VDD
|
V |
|
Yüksek Seviye Çıkış
|
VOh, hayır.
|
Ben...Dışarı= 100μA, 3.3MHz
|
0.9xVDD
|
- |
VDD
|
V |
|
Düşük Seviye Çıktı
|
VOL
|
Ben...Dışarı= 100μA, 3.3MHz
|
0 |
- |
0.1VDD
|
V |
|
V için çalışma akımıDD
|
Ben...DD
|
|
- |
180 |
300 |
μA
|
|
V için çalışma akımıCC
(VCCDışarıdan sağlanır)
|
Ben...CC
|
Not 7
|
- |
17 |
28 |
mA
|
|
VBAT için çalışma akımı
(Dış DC/DC ile üretilen VCC)
|
IBAT
|
Not 8
|
- |
45 |
50 |
mA |
|
Not 8
|
Ben...DD, Uyku
|
|
- |
1 |
5 |
μA
|
|
Uyku Modu V için AkımCC
|
Ben...CC, SLEEP
|
|
- |
2 |
10 |
μA
|
Not 5 & 6: Parlaklık (Lbr) ve Ekran için Güçlendirme Voltajı (VCC) panelin değişimine tabidir.
Özellikleri ve müşteri talebi.
Not 7: VDD = 2.8V, VCC = 12V, IREF = 910K Ekran Alanının %100'ü açık.
Not 8: VDD = 2.8V, VCC = 9V, IREF = 560K Ekran Alanının %100'ü Açılır.
* Yazılım konfigürasyonu Bölüm 4.4 Başlatmayı takip eder.
Sık Sorulan Sorular
S1: Özelleştirilmiş ekranları ve dokunmatik ekranları kabul ediyor musunuz?
A: Tabii, FPC, arka ışık ve dokunmatik ekranı özelleştirebilirsiniz.
S2: Ekran ekranınız ne tür bir arayüz?
A: Küçük boyutlu ekranlar genellikle SPI,MCU,RGB,MIPI'yi destekler. Orta boyutlu ekranlar genellikle LVDS,MIPI,EDP'yi destekler. Farklı özellikler farklı arayüzler kullanır.
S3: Kapasitif dokunmatik ekran mı yoksa dirençli dokunmatik ekran mı kullandınız?
A: Kapasitatif dokunmatik ekran ve dirençli dokunmatik ekranımız var.
S4: Örnek politikanız nedir?
A: stok varsa, herhangi bir zamanda örnek alabilirsiniz, stok yoksa, biraz zaman alacak, ve sonra malzemelerin örnek almak için geri gelmesini bekleyin.Ama müşteri örnek ücreti ve ekspres ücreti ödemek gerekir.
S5: Seri üretimi için öncülük süreniz ne kadar?
A: Toplu üretim için yaklaşık 20 - 45 iş günü sürer,model ve sipariş miktarına bağlı olarak.
