300nits SPI Dairesel Tft Lcd Ekran 40P Açık Çerçeve Lcd Modülü
İlgili kişi : Tina Fu
Telefon numarası : +86 755-27806536
Naber : +8615919862398
Min sipariş miktarı : | 1 parça | Fiyat : | Negotiation |
---|---|---|---|
Ambalaj bilgileri : | <i>All the products are packed in right way to keep it safe.</i> <b>Tüm ürünler, güvenliğini sağlama | Teslim süresi : | 7-15 iş günü |
Ödeme koşulları : | T/T | Yetenek temini : | 300Kpcs/ay |
Menşe yeri: | Shenzhen Çin | Marka adı: | Chenghao/Oem |
---|---|---|---|
Sertifika: | ROHS、ISO9001、CE | Model numarası: | CH190QV01A-CT |
Detay Bilgi |
|||
Ürün adı: | 1,9 İnç Küçük LCD Dokunmatik Ekran | Ekran modeli: | IPS /Bulaşıcı/ Normalde Siyah |
---|---|---|---|
Ekran tipi: | 1.9”TFT+CTP | Nokta Sayısı: | 170*320 |
görüş yönü: | 80/80/80/80 | TFT Arayüzü: | MCU |
FPC Numarası: | 30 | sürücü ic: | ST7789 |
Vurgulamak: | 1.9 İnç Küçük LCD Dokunmatik Ekran,30pin mcu Küçük LCD Dokunmatik Ekran,MCU IPS Tft Ekran |
Ürün Açıklaması

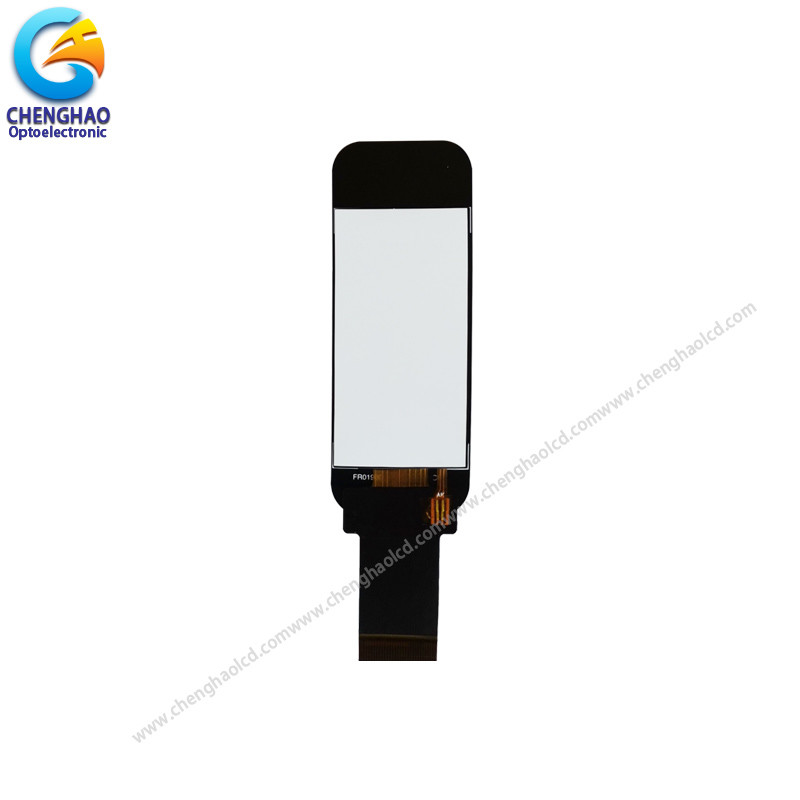

1,9 İnç Küçük LCD Dokunmatik Ekran 30pin Mcu 170*320 IPS Tft Ekran
1. Şartname
MODEL NUMARASI. | CH190QV01A-CT |
Modül tipi | 1,9 inç TFT+CTP |
Ekran modu | IPS/Transmissive/Normalde Siyah |
Nokta Sayısı | 170*320 |
Görüntüleme Yönü | Tam dolu |
Modül boyutu | 26,8*72,0*2,28 mm |
TFT Aktif alan | 22,7*42,72 mm |
Arayüz | SPI+MCU |
Arka Işık Tipi | Beyaz LED |
2. Açıklama
ChengHao Ekran modeli CH190QV01A-CT, anahtarlama cihazı olarak amorf silikon TFT kullanan bir renkli aktif matris ince film transistör (TFT) sıvı kristal ekrandır (LCD).Bu model bir TFT LCD panel, bir dokunmatik panel, bir sürüş IC'si, bir arka ışık ve FPC'den oluşur.
Bu TFT LCD, 170*320 çözünürlüğe sahip 1,9 (dikey ekran) inç çapraz ölçümlü aktif ekran alanına sahiptir.
Bu proje için kullanılan sürücü ST7789'dur ve RGB sinyal girişi ile 262K/65K renkleri görüntüleyebilir.Sürücü cam üzerine monte edilmiştir ve ekran modülünü çalıştıracak bileşenler dahil olmak üzere FPC aracılığıyla ara bağlantıya sahiptir.SPI arayüzünü destekleyin.
Ek olarak FPC, arka ışık ve FPC yapısı, arabirim tanımı vb. gibi müşteri gereksinimlerine göre özelleştirilebilir.
RoHS Uyumluluğu ve Halojen İçermez.
3. Çizimler
notlar:
(1) Ekran Tipi : 1,9 inç TFT+CTP
(2) Görüntüleme Yönü : FULL
(3) Lcd Sürücü Entegresi : ***
(4) Polarize Modu : ****
(5) Saklama Sıcaklığı : -30~80 ℃
(6) İşaret Kaldırma Toleransı: ±0,20
(7) Koruma : ROHS
4. Hızlı Detay
LCM numarası : CH190QV01A-CT
Çözünürlük : 170*320
Nokta aralığı : ******
Ana hat boyutu: 26,8*72,0*2,28 mm
Aktif Alan : 22.7*42.72 mm
Görüş açısı|: R/L/U/D 80/80/80/80(Deg)
TFT Elektrik Arayüzü: SPI/MCU
Tft sürücü entegresi: ***
Kontrast oranı : 800
Arka Işık Tipi : LED
Tepki süresi : ******(ms)
Ekran modu : IPS, Normalde Siyah, Aktarıcı
Çalışma sıcaklığı : -20-70(°C)
Saklama sıcaklığı : -30-80(°C)
Ekran Renkleri : 262K/65K
Arka ışık ömrü : 20k saat(Min.)
Dokunmatik Panel Tipi: CTP
5. Başvuru
6. Hizmetimiz
1. Ürünlerimizi satın alan tüm müşterilerimize bir yıllık ürün satış sonrası garanti hizmeti veriyoruz.
2. Müşterilerimizin ürünlerimizi test etme veya kullanma sürecinde karşılaştıkları herhangi bir teknik sorun için, teknik ekibimiz müşterilere istedikleri zaman uzaktan çevrimiçi teknik destek hizmetleri sağlayacaktır.
3. ISO sertifikasına sahip fabrika tipi bir tedarikçiyiz.Satışa sunulan ürünlerimiz, sevkıyattan önce sıkı bir kalite kontrolünden ve testlerden geçmiştir ve ayrıca CE/ROHS sertifikasını da geçmiştir.
4. Siparişleriniz için güçlü garanti ve lojistik teknik hizmetler sağlayabilen profesyonel bir satış sonrası servis ekibimiz var.
5. Ürünlerdeki sorunlar nedeniyle ürünlerin tarafımıza gönderilmesinden sonra 30 gün içinde değiştirme.
6. Birçok nakliye şirketi ile uzun süreli işbirliğimiz var ve ihracat hacmimiz büyük.Nakliye şirketleri bize iyi indirimler sunabilir.
7. SSS
S1: Sevkıyattan önce ürünleri test ediyor musunuz?
A: göndermeden önce her ürün kalitesini test ettik.
S2: Ödeme yöntemleriniz nedir?
C: T/T, Paypal, West Union vb.
S3: Tedarik süresi nedir? Örnek sipariş mevcut mu?
A: teslim süresi: 7-15 iş günü.MOQ'umuz yok, Örnek sipariş tamam.
Q4: örneklere göre üretebilir misiniz?
C: Evet, numuneleriniz veya teknik çizim tasarımınızla üretebiliriz, ayrıca kalıpları da yapabiliriz.
S5.Ambalaj şartlarınız nedir?
A: Genel olarak, mallarımızı standart pakette paketliyoruz, ayrıca yasal olarak tescilli patentiniz varsa, malları markalı kutularınıza paketleyebiliriz.
