Ürün Açıklaması

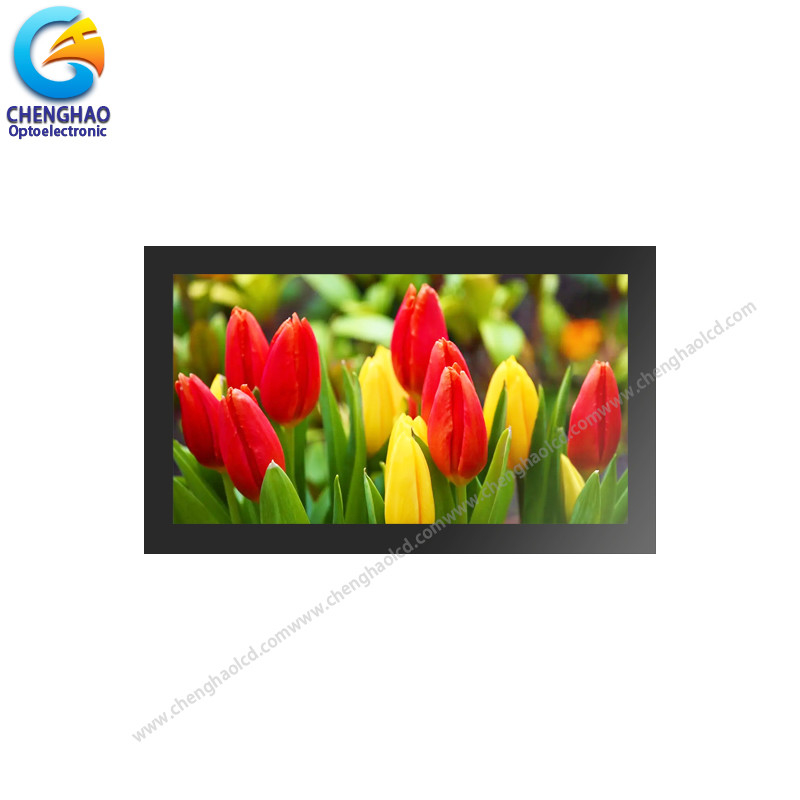

10.1 inç Tam Görme açısı Renkli Dokunmatik LCD Ekran 1024x600 çözünürlük
1. Özellikleri
| Tip: |
TFT |
| Görme yönü: |
80/80/80,80 |
| Ekran Kipi |
IPS |
| Çalışma sıcaklığı: |
-30°C~80°C |
| Depolama sıcaklığı: |
-30°C~80°C |
| Sürücü İK: |
* |
| Arayüz tipi: |
SPI |
| Parlaklık: |
400 CD/m2 |
2- Açıklama.

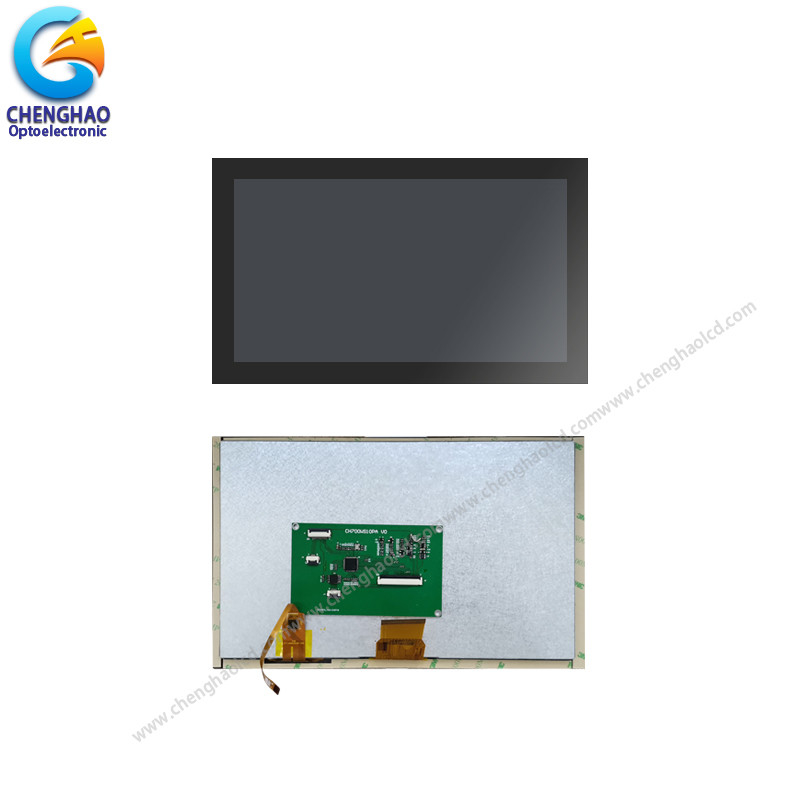

CHenghao Optoelectronic CH101WS07A-CT, esas olarak bir dokunmatik panel (TP), bir LCD paneli, bir arka ışık montajı (BL), bir sürücü IC ve bir FPC'yi içeren tam görme açısı renkli dokunmatik LCD ekranıdır.
(1) Bu TP, GT911'i sürücü IC olarak kullanan, I2C arayüzü aracılığıyla diğer bileşenlerle iletişim kuran ve çoklu dokunuş destekleyen kapasitif dokunmatik paneldir (CTP).
(2) LCD paneli, kullanıcıların LCD ekranını geniş bir görüntüleme açısıyla (80/80/80/80) okumasını sağlayan TFT tipindedir.1024x600 piksel HD video animasyonlarını oynatabilen LCD panelinin 1 inç aktif renk alanı.
(3) BL ve FPC, müşteri gereksinimlerine göre özelleştirilebilir. Özelleştirilmiş içeriğe BL parlaklığı, FPC şekli, arayüz özelleştirme, dokunmatik panel kaldırma veya değiştirme (RTP) vb. dahildir.
CH101WS07A-CT ihtiyaçlarınızı karşılayamıyorsa, seçmeniz için benzer birçok LCD ekran çözümümüz var, bunları çevrimiçi müşteri hizmetimizden alabilirsiniz.
3Çizimler.
Notlar:
(1) Ekran Tipi: 10.1 TFT+CTP
(2) Görme Yönü: 80/80/80/80
(3) Çalışma sıcaklığı: -20 ~ 70 °C
(4) Depolama sıcaklığı: -30 ~ 80 °C
(5) İşaretlenmeyen tolerans: ±0.20
(6) Koruma: ROHS
4Qucik Detayları
LCD tipi:10.1TFT + CTP
Garanti:bir yıl
Nokta düzeni: 1024 ((RGB) × 600 nokta
Renk filtresi dizisi: RGB dikey şeridi
Ekran modu: IPS / İletişim / Normalde Siyah
Görme yönü: 80/80/80/80
CTP tipi: G+G
Yüzey Tedavisi: 6 saat
CTP Sürücü IC: GT911
LCD tedarikçisi: Chenghao Optoelectronic
Modül boyutu: 252.00 ((W) × 155.5.00(H) ×10.75(T) mm
TFT boyutu: 235.00 ((W) × 143.00 ((H) × 5.0 ((T)) mm
Etkin alan: 222.72 W × 125.28 H mm
LENS Görme alanı: 223.72 ((W) × 126.28 ((H) mm
Nokta mesafesi: 0.2175 ((W) × 0. 2088 ((H) mm
Arayüz TFT:SPI
CTP:I2C
Çalışma sıcaklığı: -20 ~ +70 °C
Depolama sıcaklığı: -30 ~ +80 °C
Arka ışık: 42 Beyaz LED
Ağırlık: TBD g
5Uygulama
6Sık Sorulan Sorular
S1: Özelleştirilmiş ekranları ve dokunmatik ekranları kabul ediyor musunuz?
A: Tabii, FPC, arka ışık ve dokunmatik ekranı özelleştirebilirsiniz.
S2: Ekran ekranınız ne tür bir arayüz?
A: Küçük boyutlu ekranlar genellikle SPI,MCU,RGB,MIPI'yi destekler. Orta boyutlu ekranlar genellikle LVDS,MIPI,EDP'yi destekler. Farklı özellikler farklı arayüzler kullanır.
S3: Kapasitif dokunmatik ekran mı yoksa dirençli dokunmatik ekran mı kullandınız?
A: Kapasitatif dokunmatik ekran ve dirençli dokunmatik ekranımız var.
S4: Örnek politikanız nedir?
A: stok varsa, herhangi bir zamanda örnek alabilirsiniz, stok yoksa, biraz zaman alacak, ve sonra malzemelerin örnek almak için geri gelmesini bekleyin.Ama müşteri örnek ücreti ve ekspres ücreti ödemek gerekir.
S5: Seri üretimi için öncülük süreniz ne kadar?
A: Toplu üretim için yaklaşık 20 - 45 iş günü sürer,model ve sipariş miktarına bağlı olarak.
