ST7796 IC ile Kare TFT LCD Kapasitif Dokunmatik Ekran 320X320 24 Pin

Min sipariş miktarı : 1 parça Fiyat : Negotiation
Ambalaj bilgileri : <i>All the products are packed in right way to keep it safe.</i> <b>Tüm ürünler, güvenliğini sağlama Teslim süresi : 7-15 iş günü
Ödeme koşulları : T/T Yetenek temini : 300Kpcs/ay
Menşe yeri: Shenzhen Çin Marka adı: Chenghao/Oem
Sertifika: ROHS、ISO9001、CE Model numarası: CH154HV05A-CT

Detay Bilgi

Ürün adı: TFT LCD Kapasitif Dokunmatik Ekran Çözünürlük: 320x320
Çalışma sıcaklığı: -20 ~ +70 ℃ Depolama sıcaklığı: -30 ~ +80 ℃
Arka Işık: 3 Beyaz LED Ağırlık: TBD g
Ekran modu: IPS
Vurgulamak:

Kare TFT LCD Kapasitif Dokunmatik Ekran

,

ST7796 IC TFT LCD Kapasitif Dokunmatik Ekran

,

TFT LCD IPS Kapasitif Dokunmatik Ekran

Ürün Açıklaması

ST7796 IC ile Kare TFT LCD Kapasitif Dokunmatik Ekran 320 * 320



1. Özellikler



Parça No. CH154HV05A-CT
Boyut 1.54 inç
Çözünürlük 320*320
Anahat Boyutu
40,2(W)×40.5(H)×4,1(T) mm
Aktif Alan
27.744(W)×27.744(H)mm
Arayüz
4-satır_8bit SPI
IC ST7796
FPC 24 PIN
Çalışma sıcaklığı -20°C ~ 70°C
Depolama sıcaklığı -20°C ~ 70°C
Teslimat süresi 10 gün



2. Açıklama



Chenghao mini dokunmatik ekran (CH154HV0A-CT), ekran alanı 1.54 inç diyagonal uzunlukta, 320*320 nokta çözünürlüğe sahip küçük boyutlu bir renkli dokunmatik LCD ekrandır ve 4-satır_8bit SPI arayüzünü destekler.Bu 320x320 tft lcd, yalnızca bir IPS tam görüş açısı ekranı (80/80/80/80) değil, aynı zamanda geniş bir sıcaklık göstergesidir (-20~+70℃).

Bu küçük boyutlu renkli LCD ekran proje ihtiyaçlarınızı tam olarak karşılayamıyorsa, proje ihtiyaçlarınıza göre bu renkli LCD ekranın bazı parametrelerini de değiştirebiliriz.Değiştirilebilen içerik, FPC'nin şekil yapısını, arayüz tanımını, Arka ışık parlaklığını, ekran yüzey işlemini, logo baskısını içerir.



3. Çizimler



Notlar:
(1) Ekran Tipi : 1.54 inç TFT+TP
(2) Görüş Yönü : 80/80/80/80
(3) Lcd Sürücü IC: ST7796
(4) Polarize Modu : İletken/ Negatif
(5) Çalışma Sıcaklığı: -20~70 ℃
(6) Depolama Sıcaklığı: -30~80 ℃
(7) Unmarker Toleransı: ±0.20
(8) Koruma : ROHS

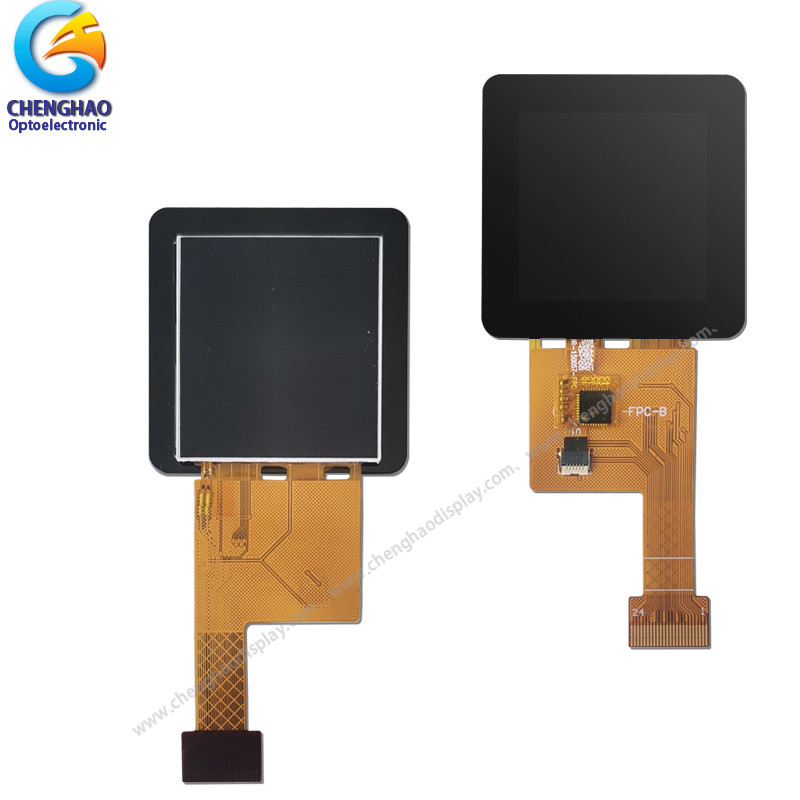

ST7796 IC ile Kare TFT LCD Kapasitif Dokunmatik Ekran 320X320 24 Pin 0





4. Hızlı Detay



* LCM adı: Kare TFT LCD Kapasitif Dokunmatik Ekran

* Model: CH154HV05A-CT
* Lcm Boyutu.: 1.54 inç
* Dokunmatik tip: Kapasitif dokunmatik panel
* Ekran Tipi: 1.54” TFT+CTP
* Ekran renkleri: 262K/65K
* Nokta Sayısı: 320x320
* TFT Nokta Aralığı:0.0867(W)×0,0867(Y) mm
* Görüş açısı:80/80/80/80
* Sürücü IC: ST7796
* Görüntü modu: IPS/ İletim/ Normalde Siyah
* Modül boyutu:40,2(W)×40.5(H)×4,1(T) mm
* TFT Aktif Alanı:27.744(W)×27.744(Y) mm
* Parlaklık: 400 nit
* Kontrast: 800:1
* TFT Arayüz Türü:4-satır_8bit SPI

* TP Arayüz Türü: I2C

* Pin Numarası: 24 pin
* Arka ışık tipi ve rengi: LED arka ışık/beyaz
Arka ışık: 6 LED



5. Uygulama

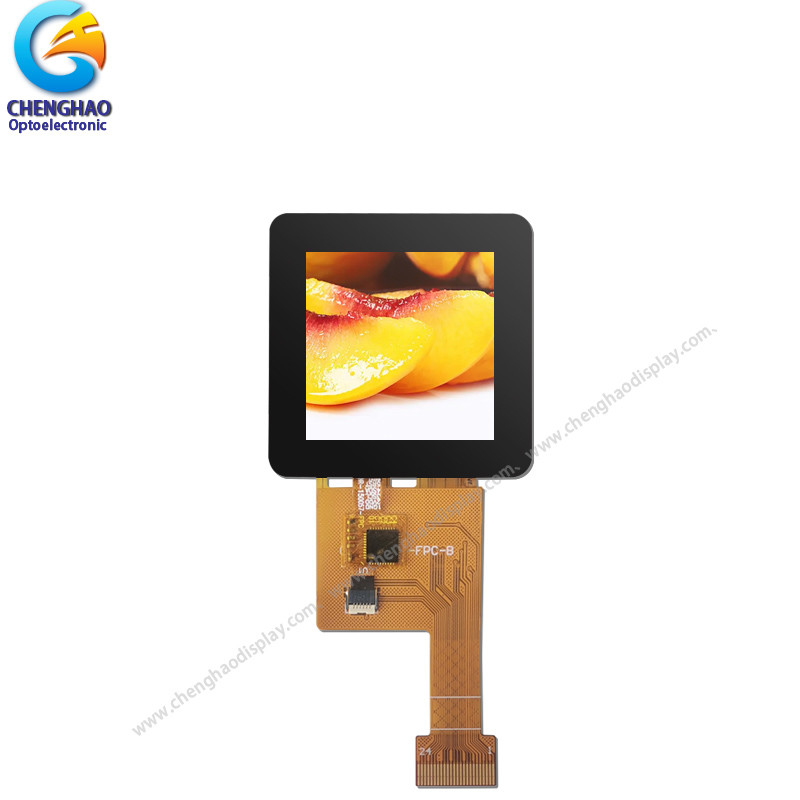

ST7796 IC ile Kare TFT LCD Kapasitif Dokunmatik Ekran 320X320 24 Pin 1



6. SSS



S: Ödeme yöntemleri?
T/T, Paypal ve Western union vb.
Numuneler için: peşin ödeme.
Seri üretim için: Sevkiyat öncesi %50 depozito ve %50 bakiye.

S: Ürünlerin teslim süresi nedir?
C: Stoktaki numuneler ödeme yapıldıktan sonra 3 gün içinde gönderilecektir.
Seri üretim için iki ila dört hafta

S: Garanti süresi ne kadardır?
A: Genellikle garanti süresi bir yıldır.Farklı ürünlere bağlıdır.

S: Ürün Adedi nedir?
A:Farklı ürün farklı MOQ'a sahiptir, detaylı bilgi için lütfen bizimle iletişime geçin.

S: Satış sonrası hizmetiniz nedir?
C: Herhangi bir sorun olursa, cevabımızı 24 saat içinde alacaksınız.Çözüm, profesyonel teknik ekibimiz tarafından anında sunulacaktır.

S: OEM hizmeti verebilir misiniz?
C: evet, hem OEM hem de ODM hizmeti sağlayabiliriz, ürünleri sağladığınız çizimlere göre özelleştirebiliriz

S: Ürün kalitenize nasıl güvenebilirim?
C: Şirket, ROHS, CE testi yoluyla gelen muayene, çevrimiçi test ve güvenilirlik test ekipmanı ve sistemi, şirket ürünlerini geliştirmiştir.
