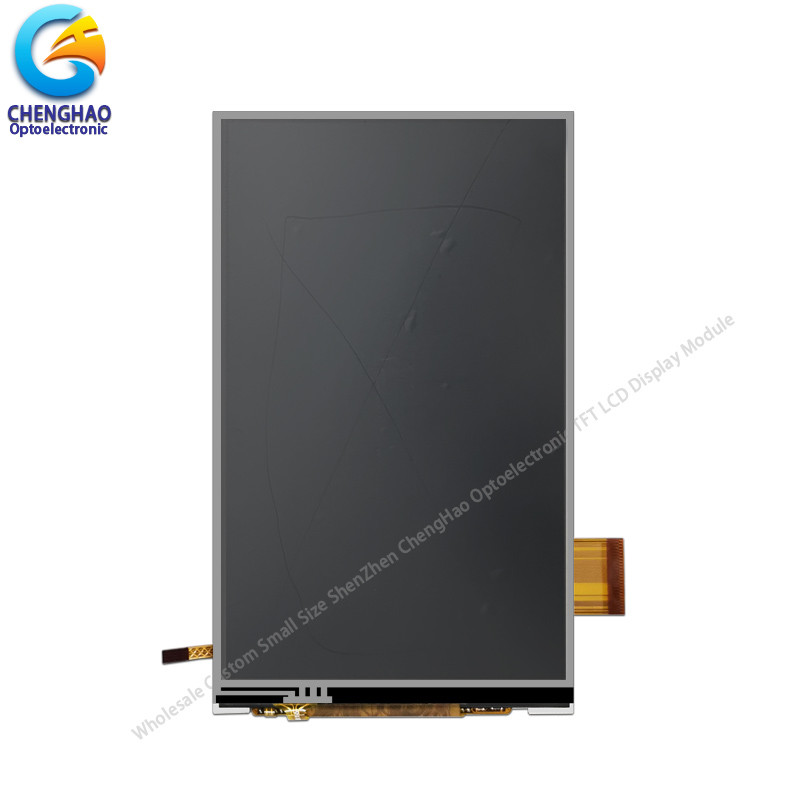

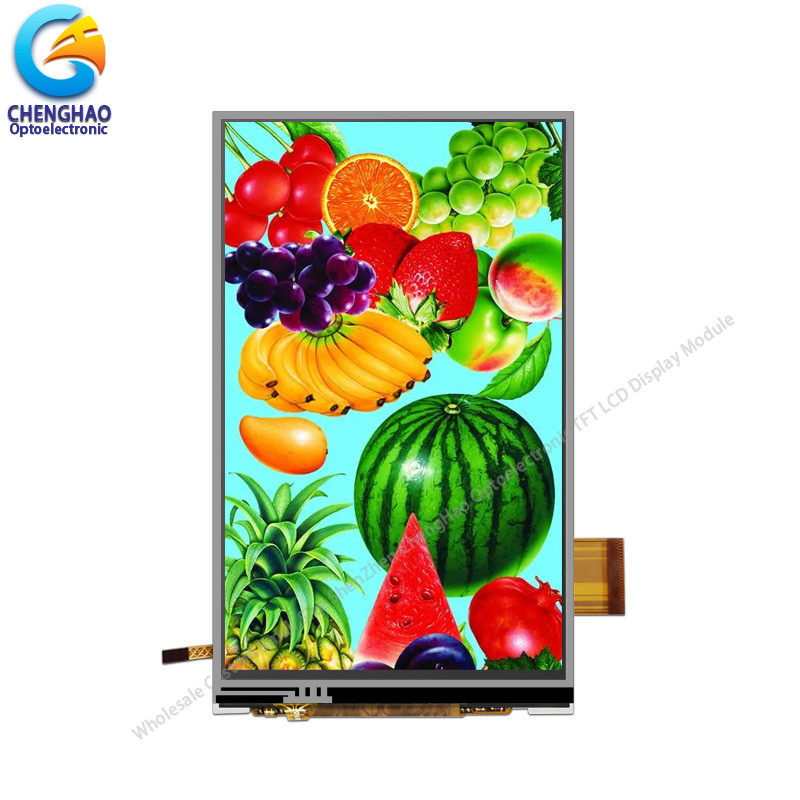

5 inç LCD Resistif Dokunmatik Ekran Ekran Modülü 480x854 nokta 400nits Arkaplan Işık

Ürün Açıklaması

8 / 16 Bit 8080 Sistem Arayüzü ile 5 Inç Resistif Dokunmatik Ekran Ekran Modülü

15 inçlik LCD ekranın özellikleri.

2. Ips Kapasitatif Dokunmatik Ekranın Tanımı

ChengHao Ekran modeli CH500FW11 -T, amorf silikon TFT'yi anahtarlama cihazı olarak kullanan renkli aktif matris ince film transistörü (TFT) sıvı kristal ekran (LCD) dir.Bu model bir TFT LCD panelinden oluşur, bir sürücü IC, bir arka ışık, bir Resistive dokunmatik panel ve FPC.

Bu TFT LCD, 480*3 ((RGB) * 854 Nokta çözünürlüğü ile 5 inçlik ( dikey ekran) çaplı ölçümlü aktif ekran alanına sahiptir.

Bu proje için kullanılan sürücü NT35510'dur ve 24 bit RGB sinyal girişi ile 16M renkleri görüntüleyebilir.Sürücü, ekran modülünü çalıştırmak için bileşenleri içeren FPC aracılığıyla cam ve bağlantıya monte edilir.Arkaplan aydınlatma montajında 12 adet beyaz LED ışığı var. Bu ekranın parlaklığını 400 cd/m2'ye ulaştıran ışık kaynağıdır.Modül, çoklu dokunuş ve 8/16 bit 8080 sistem arayüzünü destekleyen bir dirençli dokunmatik panel ile monte edilmiştir.:

Ek olarak, FPC, arka ışık ve RTP yapısını değiştirmek, arayüz tanımlaması vb. gibi müşteri gereksinimlerine göre de özelleştirilebilir.

RoHS uyumluluğu ve halogensiz.

3. Ips dokunmatik ekran ekranı çizimleri

Notlar:
(1) Ekran Tipi: 5"TFT+RTP
(2) Görme Yönü: Tüm Görme açısı
(3) LCD sürücü IC: NT35510
(4) Polarizer Modu: IPS / Transmisyon / Normalde Blcak
(5) Çalışma sıcaklığı: -20 ~ 70 °C
(6) Depolama: -30 ~ 80 °C
(7) İşaretlenmeyen tolerans: ±0.20
(8) Koruma: ROHS

4. Ips LCD Panelinin Hızlı Ayrıntıları

* LCD adı: 8 / 16 Bit 8080 Sistem Arayüzü ile 5 Inch Resistive Touch Screen Display Modülü
* Bölüm numarası: CH500FW11-T
* Boyutu: 5.0 inç

* Dokunmatik panel ile veya olmadan: Evet
* Dokunma paneli tipi: Resistif dokunma paneli
* Ekran tipi: 5" Tft

*Renk filtresi dizisi: RGB dikey şeridi
* Görüntüleme renkleri: 16.7 M
* Çözünürlük (piksel): 480*854 nokta
* Görme Yönü: Tüm Görme Yönü

* Denetleyici IC: NT35510
* Ekran modu:IPS / Transmisyon / Normalde Siyah
* Toplam boyut: 66.76 ((W) * 120.05 ((H) * 3.2 ((T)) mm
* Etkin Alan: 61.631 ((W) * 109.653 ((H) mm
* Parlaklık: 400 NIt
* Kontrast: 800:1
* Arayüz türü: Sistem arayüzü

* Pin NO.: 51
* Arka ışık tipi: 12Beyaz LED

*Ağırlık: TBD g

* Çalışma sıcaklığı: -20 ~ + 70 °C

* Depolama sıcaklığı: -30 ~ + 80 °C

5. Ips TFT Ekranının Uygulanması

6Sık Sorulan Sorular

S1: Özelleştirilmiş ekranları ve dokunmatik ekranları kabul ediyor musunuz?
A: Tabii, FPC, arka ışık ve dokunmatik ekranı özelleştirebilirsiniz.

S2: Ekran ekranınız ne tür bir arayüz?
A: Küçük boyutlu ekranlar genellikle SPI,MCU,RGB,MIPI'yi destekler. Orta boyutlu ekranlar genellikle LVDS,MIPI,EDP'yi destekler. Farklı özellikler farklı arayüzler kullanır.

S3: Kapasitif dokunmatik ekran mı yoksa dirençli dokunmatik ekran mı kullandınız?
A: Kapasitatif dokunmatik ekran ve dirençli dokunmatik ekranımız var.

S4: Örnek politikanız nedir?
A: stok varsa, herhangi bir zamanda örnek alabilirsiniz, stok yoksa, biraz zaman alacak, ve sonra malzemelerin örnek almak için geri gelmesini bekleyin.Ama müşteri örnek ücreti ve ekspres ücreti ödemek gerekir.

S5: Seri üretimi için öncülük süreniz ne kadar?
A: Toplu üretim için yaklaşık 20 - 45 iş günü sürer,model ve sipariş miktarına bağlı olarak.
