Ürün Açıklaması

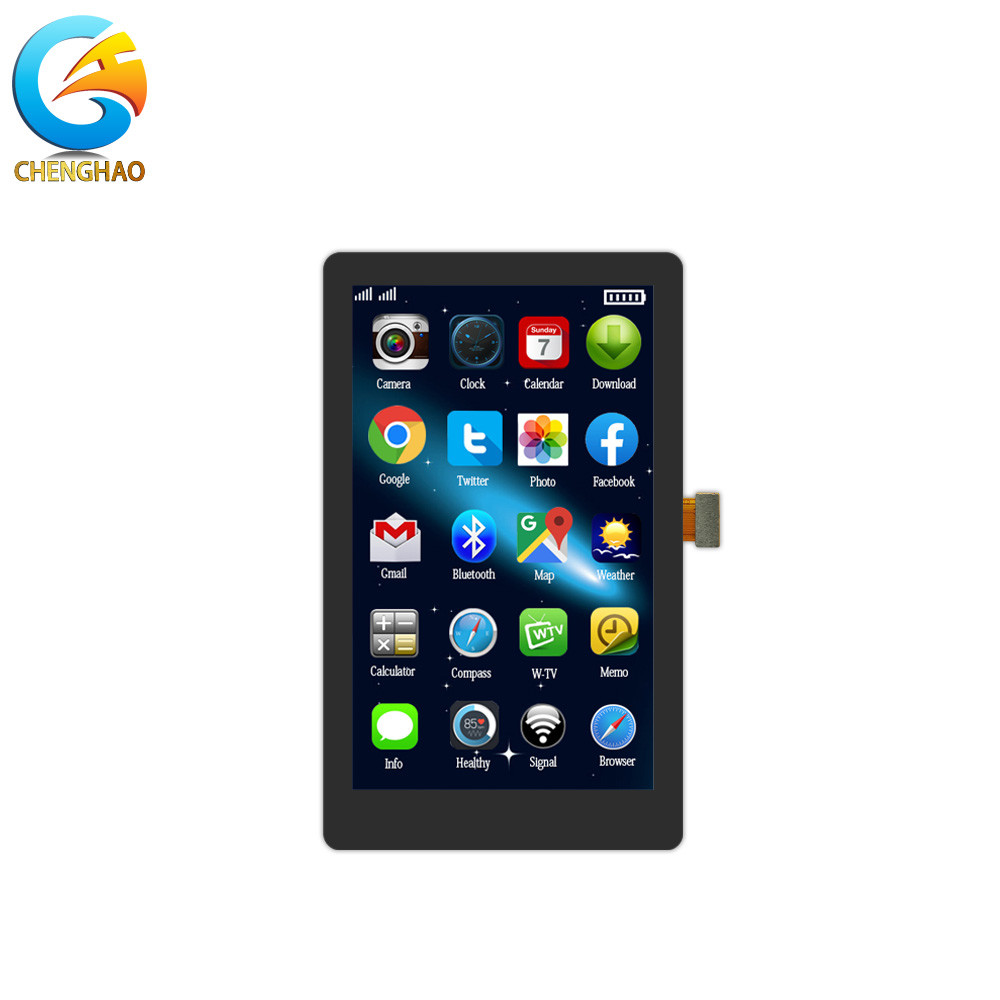

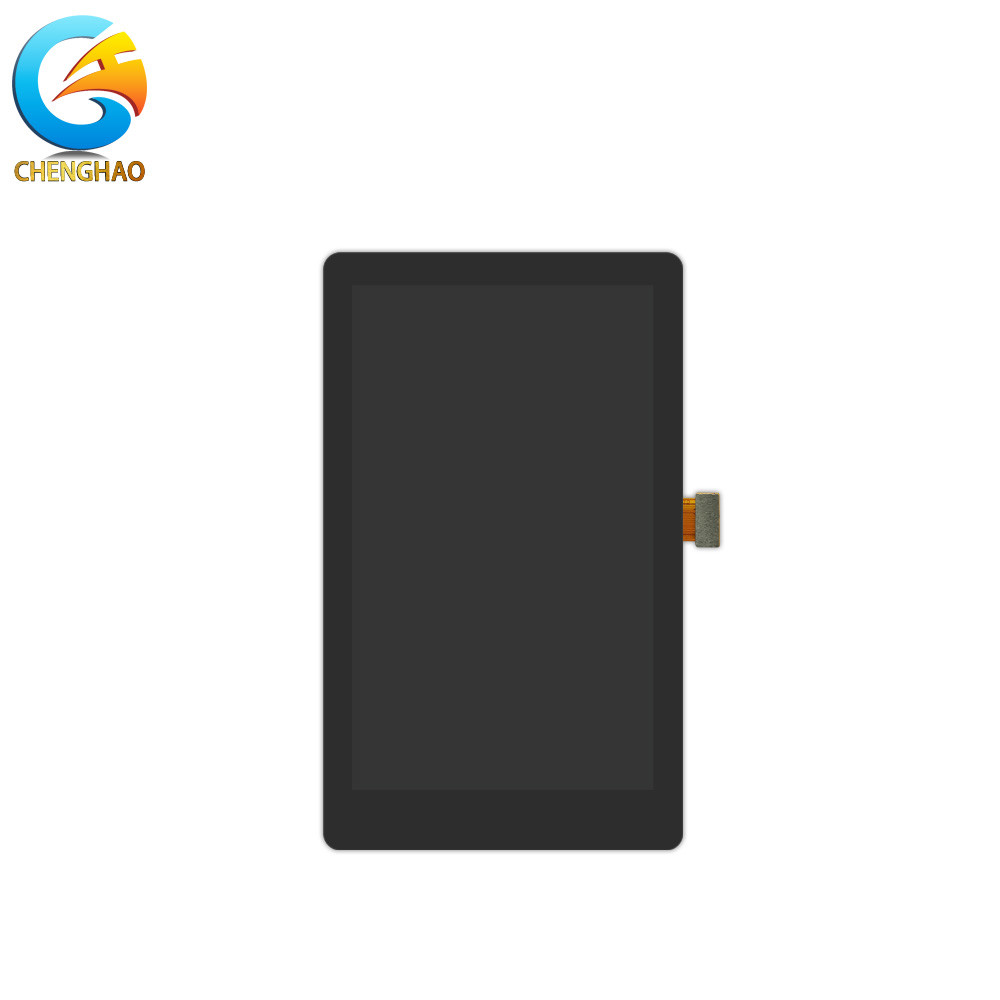

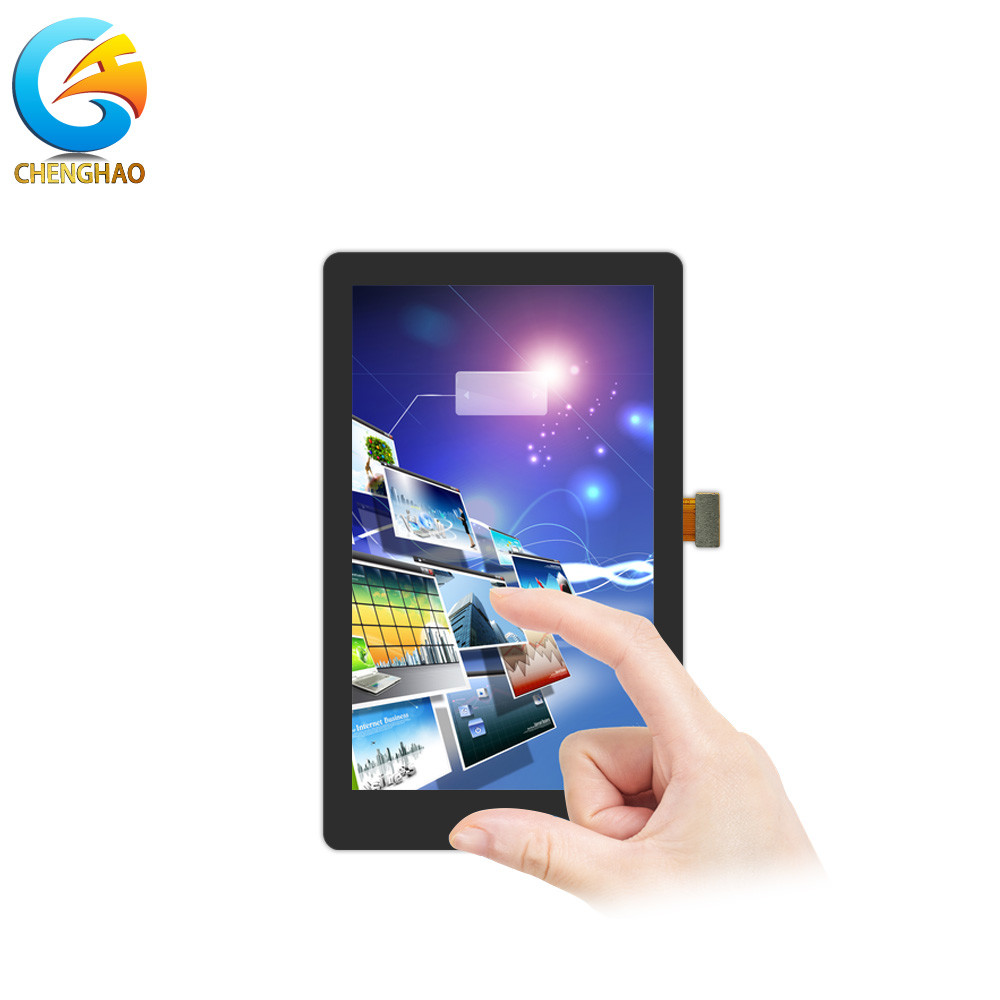

Özel 3.95 inç yüksek çözünürlüklü dokunmatik ekran Tüm ücretsiz görüntüleme
Yönlendirme 480x800 piksel
Şirket Ürün Kategorisi
CHENGHAO OPTOELECTRONIC TFT Display, müşterilere 1.1 ~ 10.1 inç arasında çeşitli küçük boyutlu renk LCD ekranları için özel hizmetler sağlayan profesyonel bir renk LCD ekran tedarikçisidir.Sunduğumuz ürün kategorileri şunlardır:: 1.1 inçlik tft ekran, 1.14 inçlik tft ekran, 1.44 inçlik tft ekran, 1.47 inçlik tft ekran, 1.5 inçlik tft ekran, 1.54 inçlik tft ekran, 1.77 inçlik TFT ekranı, 1,8 inçlik tft ekranı, 2,0 inçlik tft ekranı, 2,1 inçlik tft ekranı, 2,2 inçlik tft ekranı, 2,31 inçlik tft ekranı, 2,4 inçlik tft ekranı,8 inçlik ekran3,0 inçlik tft ekran, 3,2 inçlik tft ekran, 3,5 inçlik tft ekran, 3,9 inçlik tft ekran, 3,95 inçlik tft ekran, 3,97 inçlik tft ekran, 4.0 inç TFT ekran4,3 inçlik tft ekran, 4,41 inçlik tft ekran, 4,5 inçlik tft ekran, 5,0 inçlik tft ekran, 5,5 inçlik tft ekran, 6,0 inçlik tft ekran, 6.8 inçlik ekran, 7.0 inç TFT ekranı, 8.0 inç TFT ekranı, 9.0 inç TFT ekranı, 10.1 inç TFT ekranı.
1Küçük LCD dokunmatik ekranın özellikleri
| BİLGİ |
Standart Değerler |
Birimler |
| LCD tipi |
3.97 ′TFT |
- Hayır. |
| Nokta düzeni |
480 ((RGB) × 800 |
noktalar |
| Renk filtre dizisi |
RGB dikey şeridi |
- Hayır. |
| Görüntüleme modu |
IPS/ Transmissive/ Normal olarakSiyah |
- Hayır. |
| Görme Yönü |
Hepsi |
- Hayır. |
| TFTDriver IC |
ST7701S |
- Hayır. |
| CTPtip |
G+F+F |
- Hayır. |
| Yüzey Tedavisi |
6H |
- Hayır. |
| CTP Sürücü IC |
GT911 |
- Hayır. |
| Modül boyutu |
61.0 ((W) × 102.0 ((H) × 3.7 ((T) |
mm |
| TFT/CTPA aktif alanı |
51.84 ((W) × 86.4 ((H) |
mm |
| Dotpitch |
0.108 ((W) × 0.108 ((H) |
mm |
| Arayüz |
2 şeritli_MIPI DSI |
- Hayır. |
| Çalışma sıcaklığı |
-20~+70 |
°C |
| Depolama sıcaklığı |
-30 ~ +80 |
°C |
| Arka ışık |
8 beyaz LED seri olarak |
- Hayır. |
| Ağırlık |
TBD |
g |
2Küçük LCD dokunmatik ekranın hızlı ayrıntıları
(1) TFT Notları
- Ekran tipi: 3.97"TFT/IPS
- Görme Yönü: Tüm
- LCD DRIVE IC: ST7701S
- Polarizer Modu: İletişim / Reddedilme
- Çalışma süresi: -20°C~+70°C
- Saklama süresi: -30°C~+80°C
- İşaretlenmeyen tolerans: ±0.20
- Bağlantıyı tavsiye ederim: AXE 530124
- Çevre Koruma Gereksinimleri: RoHS
(2) CTP Notları
- LENS+ITO Film+FPC+yapıştırıcı:
- ITO Filmi: 0.45mm
- Lens camı: 1.1mm
- IC: GT911
- Çalışma Voltajı: 2.8V ~ 3.3V
- Bulaşıcılık: ≥87%
- Kaplama sertliği: 6H
- Çalışma sıcaklığı: -20 ~ 70 ° C, % 90 RH
- Depolama sıcaklığı: -30 ~ 80 ° C, % 90 RH
3. Küçük LCD dokunmatik ekranın açıklaması

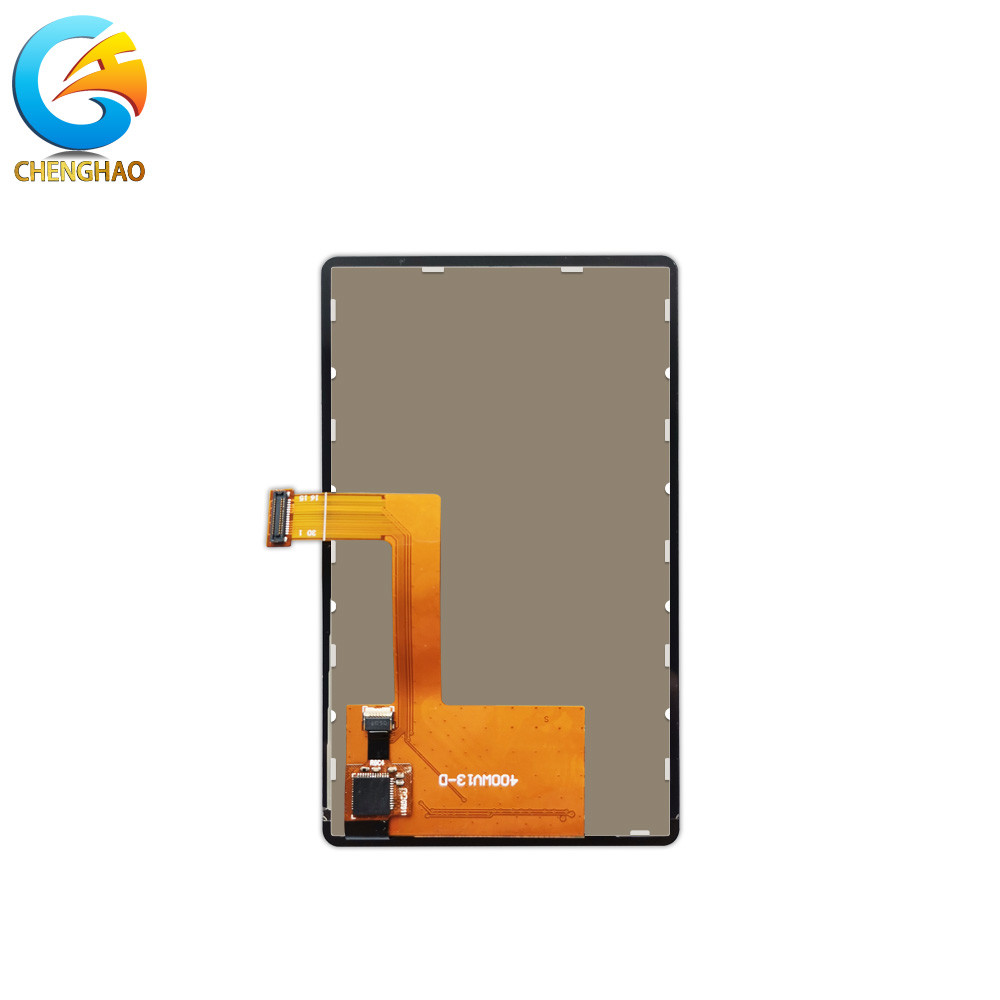

ChengHao Ekran modeli CH400WV13A-CT, amorf silikon TFT'yi anahtarlama cihazı olarak kullanan renkli aktif matris ince filmli transistör (TFT) sıvı kristal ekran (LCD) dir.Bu model bir TFT LCD panelinden oluşur, bir sürücü IC, yüksek parlaklık arka ışık, kapasitif dokunmatik panel ve FPC.
Bu TFT LCD, WVGA (480 yatay 800 dikey piksel) çözünürlüğü ile 3,97 (16: 9) inç çaplı ölçülen aktif ekran alanına sahiptir.
Bu proje için kullanılan sürücü ST7701S'dir ve 24 bit RGB sinyali girişi ile 16M renkleri görüntüleyebilir.Sürücü, ekran modülünü çalıştırmak için bileşenleri içeren FPC aracılığıyla cam ve bağlantıya monte edilir.RGB arayüzünü destekle.
Ek olarak, FPC, arka ışık ve CTP yapısını değiştirmek, arayüz tanımlaması vb. gibi müşteri gereksinimlerine göre de özelleştirilebilir.
RoHS uyumluluğu ve halogensiz.
4. Küçük LCD dokunmatik ekranın lens özelliği
- Şekil: Düzensiz ve delikli
- Renk: İpek baskı, Logo
- Cam malzemeleri: Cam, PMMA
- Tedaviler: AG, AR, AF, patlama karşıtı
- Kalınlığı: 0.55 mm.0.7mm10.0mm, 1.1mm, 1.8mm, 2.omm,3.0mm, 4.0mm, 5.0mm, 6.0mm
5. Küçük LCD dokunmatik ekran özelleştirme
Chenghao Optoelectronic, modül özelleştirme hizmetleri, ambalaj özelleştirme hizmetleri,ve ulaşım özelleştirme hizmetleri.
1Modül özelleştirme.
Ekran modülü özelleştirme hizmetlerimiz şunları içerir ancak bunlarla sınırlı değildir:
(1) FPC: FPC'nin şeklini ve yapısını müşterinin proje ihtiyaçlarına göre yeniden tasarlayabiliriz, böylece kurulu ekipmana mükemmel bir şekilde uyabilir.
(2) Arkaplan aydınlatma tasarımı: Müşterilere en fazla 2800 cd/m2 parlaklığı olan arkaplan aydınlatma bileşenleri sağlayabiliriz.Müşteriler gerçek ihtiyaçlarına göre uygun parlaklığı seçebilirler;
(3) Modül arayüzünü özelleştirme: Ekran modülümüz müşteri gereksinimlerine göre arayüz türünü tanımlayabilir. Desteklenen arayüz türleri SPI, MCU, RGB, MIPI, LVDS, HDMI vb. içerir;
(4) Dokunmatik etkileşim gereksinimleri olan müşteriler için, iki dokunmatik çözüm sunuyoruz, yani kapasitif dokunmatik çözümler ve dirençli dokunmatik çözümler.Kapasitif dokunmatik çözümün özü, cam kalınlığı açısından uygulama ekipmanına uygun bir dokunmatik cam kapağı tasarlamaktır., sertliği, şekli vb. müşteri gereksinimlerine göre.
(5) Fonksiyon özelleştirme: Müşterinin gerçek uygulama senaryosuna göre gereksinimleri karşılayan bir ekran modülü tasarlayabiliriz.Sunlight Readable gibi., ekran anti-parlama, serbest görüntüleme açısı, geniş sıcaklık, yüksek çözünürlük, insan-bilgisayar etkileşimi vb.
2. Paketleme özelleştirme: Eğer müşteri ihtiyacı varsa, müşteri gereksinimlerine göre paketleme tasarlayabilir, paketleme yöntemini değiştirebilir,ve müşteri tarafından belirtilen nakliye yöntemini kullanın.
3. Paketleme özelleştirme: Eğer müşteri ihtiyacı varsa, müşteri gereksinimlerine göre paketleme tasarlayabilir, paketleme yöntemini değiştirebilir,ve müşteri tarafından belirtilen nakliye yöntemini kullanın.
6.Avantajlar Küçük LCD dokunmatik ekran
(1)Neden Chenghao'yu seçtin?
- IS9001 Sertifikalı, Fabrika Yönünde Sağlanmıştır
- RoHs uyumlu, kurşunsuz, ulaşım uyumlu
- Rekabetçi Fiyatlar ve Kısa Zaman
- Tasarım / Mfg / Kalite Kontrolü konusunda zengin deneyime sahip profesyonel ekip
- Küçük MOQ Desteği ve Müşterilere Hızlı Yanıt
- Uzun vadeli tedarik
(2)Hizmet
- Garanti: 1 yıl.
- Satış sonrası servis ekibi: Satış sonrası servis merkezi profesyonel bir teknik servis ekibi ile donatılmıştır
(3) Zaman aşımı
- 001~20 adet (Örnekler) Hemen
- 021 ~ 100 PC 1 Hafta
- 101 ~ 500 adet 1 ~ 2 hafta
- > 1000 pcsTartışma.
(4) Ürün sertifikaları hakkında
Tüm ürünlerimiz geçiyor.CE,ROHS, veCEEğer ürün hakkında daha fazla bilgiye ihtiyacınız varsa test,Bizimle iletişime geç!
7UygulamaKüçük LCD dokunmatik ekran
Bu küçük LCD ekranı yaygın olarak kullanılırGenel iletişim,Ev aletleri,endüstriyel kontrol,
tıbbi ekipman,POS makineleri,araçlar,metre,GPS navigasyonu,Dijital fotoğraf çerçeveleri,
netbooklar,Finansal elektronik,İletişim elektroniği, tüketici elektroniği, bilgi
aletler, kültür, eğitim, spor ve eğlenceÖrneğin, katılım makinesi,
Parmak izi cihazı, erişim kontrol makinesi, stok makinesi, walkie-talkie, video kapı zili, öğrenme makinesi
-İne, nokta okuma makinesi, GPS navigatörü, vesaire.
8. Küçük LCD dokunmatik ekran sorular
QAçık mısın?OEMİşleme mi?
AEvet!
QÖdeme şartları?
A: Paypal örnek için kabul edilebilir, amaKredi KartveT/T Seri üretimi için önceden ödenir.
Q- Neyin var?Teslim yöntemleri?
A:DHL / UPS / FEDEX / TNTYa da...gemiMalı HK nakliyecinize.
QÜrünler stokta mı?
Cevap: Envanterimiz esas olarak hammaddeler, yarı bitmiş ürünler ve az miktarda bitmiş ürünlerdir.
Q- Ne kadar sürer?teslim et?
A: Ödeme sonrası, stokta bulunan örnekler 3 gün içinde gönderilecektir; Küçük parti teslimatı 2-3 gün sürer.
Büyük parti teslimatı 5-6 hafta sürer.
QNe tür bir şey?PaketlemeTaşıma sürecihasar- Ne?
A: Ürünlerimiz iki kategoriye ayrılır, küçük-orta boy kullanımı bıçak kart yalıtım ambalajı,
Büyük boyutlu ekranlar uçak kutusu ambalajında kullanılır, tüm paketler malzeme güvenliğini sağlamak için dış kutu ve kemerle korunur.
Taşıma.
QNasıl kontrol edilebilir?KaliteÜrünler?
A: Şirketin profesyonel bir kalite ekibi var ve tüm ürünler gönderilmeden önce %100 denetlenmiştir.
QNe kadar sürer?GarantivehizmetÜrünün?
A: Genellikle garanti süresi bir yıldır. Farklı ürünlere bağlıdır.
Ürünlerimizin üretici kusurlarından arınmış olmasını garanti ediyoruz. Bu garanti kapsamındaki sorumluluk, normal kullanım altında kusurlu bulunduğu herhangi bir ürünün değiştirilmesi ile sınırlıdır.
QNe?SertifikaSağlayabilir miyiz?
A: ÜrünlerRoHS, CE, ISO9001Sertifikasyon.
QÜrün sağlayabilir misiniz?çizimlerveTest raporları?
A: Müşteri ihtiyaçlarına göre, şirketimiz ürün ile ilgili bilgi ve test raporları sağlayabilir.
Q: Ürün özellikleri Çince mi İngilizce mi?
A: Ürün özelliklerinin İngilizce versiyonu.
