TFT LCD'ler için Entegre Dokunma Teknolojik Devrimi

I. Teknik Analiz: Dokunma ve Ekranın Derin Entegrasyonu

1.1 Teknik ilke ve temel yapı

In-Cell TFT LCD'nin (In-Cell Thin Film Transistor Liquid Crystal Display) özü, dokunmatik sensörün doğrudan ekran panelinin sıvı kristal katmanına entegre edilmesindedir.geleneksel dış dokunma katmanını kullanmak yerineÇalışma prensibi TFT sürüş teknolojisinin ve dokunmatik elektrotların kombinasyonuna dayanır: TFT substratında, dokunmatik algılama hatları fotolitografi süreci ile oluşur.ekran pikselli matris ile aynı substratı paylaşmakKullanıcı ekrana dokunduğunda dokunmatik elektrotlar kapasitans değişikliğini algılar.ve TDDI (Touch ve Display Driver Integration) çipi, dokunmatik sinyallerin ve ekran sinyallerinin senkronizasyon işlemini gerçekleştirir..

1.2 Hücre içi ve dış dokunuştan teknik farklılıklar

• Hücreden: Dokunmatik katman, ekran panelinin CF camının dış tarafında yer almaktadır. Ek bir dokunmatik sürücü çipi gerektirir ve kalınlığı In-Cell'den biraz daha yüksektir.
• Dış dokunuş: Örneğin, GFF (Şekil + Film + Cam) yapısında, çoklu katmanlar ve büyük bir kalınlık vardır, bu da nispeten yavaş bir dokunma tepki hızı ile sonuçlanır.
• Hücre içi: Dokunmatik katman ve ekran katmanı derinden birleştirilmiştir. Kalınlığı% 30'dan fazla azaltılabilir, bu da ışığın yansımasını azaltır ve ekran-beden oranını arttırır.

II. Temel Avantajlar: İnce ve Hafif, Yüksek Verimlilik ve Deneyim Yükseltme

2.1 İnce ve hafif tasarım

• Yüksek çözünürlük ve geniş görüntüleme açısıIPS (In-Plane Switching) ve LTPS (Low-Temperature Poly-Silicon) gibi gelişmiş teknolojileri birleştirerek, hücre içi ekranlar ekran performansında kaliteli bir sıçrama sağladı.2K'dan fazla çözünürlüğe ulaşabilir., kullanıcılara son derece hassas ekran ayrıntılarını sunabilir. yüksek çözünürlüklü bir filmin her kadrosu veya bir oyunun karmaşık bir sahnesi olsun, çok yüksek netlikle görüntülenebilir.Görme açısı 178°'ya ulaşabilir.Bu, ekrana neredeyse herhangi bir açıdan bakıldığında, kullanıcıların ön taraftan bakıldığında neredeyse aynı görsel etkiye sahip olabilmeleri anlamına gelir.Renk azaltımı da% 15 oranında önemli ölçüde artmıştır., ekranda sunulan renkleri daha canlı ve gerçekçi hale getirerek, gerçek dünyadaki insan gözünün gördüğü renklere yakın.
• Düşük Yansıtıcılık ve Yüksek Kontrast: In-Cell ekranlarının entegre yapısı katmanlar arası yansımaları etkili bir şekilde azaltır.Ekranın yansımasının içeriği görmeyi zorlaştırdığı durumla sık sık karşılaşıyoruz.In-Cell teknolojisi bu sorunu büyük ölçüde iyileştirdi.Kontrast oranının 1500'ün üzerinde olmasını sağlar.:1Bu, yalnızca görüntünün katmanlandırılmasını ve üç boyutlu olmasını arttırmakla kalmaz, aynı zamanda kullanıcıların güçlü ışık ortamlarında ekran içeriğini net bir şekilde görmelerini sağlar.Dışarıda doğrudan güneş ışığı altında, cep telefonu ekranı navigasyon bilgilerini açıkça gösterebilir.

2.3 Dokunma deneyimi geliştirme

• Yanıt Hızı: Hücre içi ekranların dokunmatik örnekleme hızı 240Hz'ye ulaşabilir, bu da geleneksel harici dokunuştan% 30 daha hızlıdır.Bu, kullanıcıların dokunmatik işlemlerine daha hızlı ve doğru bir şekilde yanıt verilebileceği anlamına gelir.Oyun oynarken, ekranı yüksek hızda kaydırırken veya çoklu parmak işlemleri yaparken, ekran parmak hareketlerini gerçek zamanlı olarak herhangi bir gecikme veya卡顿 fenomeni. Oyuncular için daha akıcı bir oyun deneyimi getirir. Günlük işlemlerde, örneğin uygulamaları hızlıca değiştirmek veya resimleri yakınlaştırmak gibi, kullanıcılar daha hassas bir dokunma tepkisini de hissedebilirler.

• Güvenilir: Dokunmatik katman ekran paneli içine yerleştirildiğinden, dış çarpışmalar, sürtünme vb. nedeniyle fiziksel hasar riski azaltılır.Ekran yüzeyi bir dereceye kadar çizilmiş veya etkilenmiş olsa bileAyrıca, IP67 su geçirmezliği derecesine sahip In-Cell ekranları sıvı nüfuzuna direnir.Belirtilen zaman ve derinlik içinde, ekranın dokunmatik ve ekran fonksiyonları etkilenmez, cihazın dayanıklılığını ve güvenilirliğini büyük ölçüde artırır.

III. Uygulama Alanları: Tüketici Elektronik'ten Endüstriyel Kontrol'e

3.1 Araç içi ekranların devrimi

• Büyük ekran ve çoklu ekran trendleri: Otomobil zekâsının ve bağlantının hızla gelişmesiyle birlikte, araç içi ekran sistemi derin bir dönüşüm geçiriyor.Büyük ekran ve çok ekranlı filmler giderek daha önemli hale geliyor.In-Cell TFT LCD teknolojisi, ince, hafif ve son derece entegre olma avantajlarıyla, araba içi ekranlar alanında önemli bir teknik destek haline geldi.Büyük ekran uygulamaları açısından., In-Cell teknolojisi, 12.3 inç veya daha büyük merkez kontrol ekranlarına iyi uyum sağlayabilir.Mercedes - Benz'in hiper ekranı şaşırtıcı bir boyutta 56 inç.Üç ekran sorunsuz bir şekilde bütün merkez konsolunu kapsıyor ve sürücü ve yolcular için şok edici bir görsel deneyim sunuyor.Bu kadar büyük bir ekranın kalınlığı sadece 6 mm.Bu büyük ekran tasarımı sadece daha geniş bir ekran alanı sunmakla kalmaz, aynı zamanda iç mekanın teknolojik anlamını da artırır.navigasyon gibi çeşitli araç bilgilerini sağlayan, araç durumu ve multimedya içeriği kullanıcılara daha net ve sezgisel olarak sunulacak, aynı zamanda bölünmüş ekran ekranı ve diğer işlevler yoluyla çoklu görev işleme de ulaşabilir,Sürüş rahatlığını ve güvenliğini artırmak.
• Çevre Müdahalelerine Direniş: Arabalar sürüş sırasında yüksek sıcaklık, düşük sıcaklık ve güçlü ışık gibi çeşitli karmaşık çevresel koşullarla karşı karşıyadır.Araç içi ekranların performansları için son derece yüksek gereksinimler oluşturanHücre içi TFT LCD teknolojisi mükemmel geniş sıcaklık özelliklerine sahiptir ve -40°C'den 85°C'ye kadar olan aşırı sıcaklık ortamlarında istikrarlı bir şekilde çalışabilir.Soğuk Kuzey Kutbu bölgesinde ya da sıcak çölde, aracın ekranı normal görüntüleyerek normal görüntüleme veya sıcaklık sorunlarından kaynaklanan dokunma arızası gibi sorunlar yaşamaz.Doğrudan güneş ışığı gibi güçlü ışık ortamlarıyla başa çıkmak içinBu kaplama, ekran yüzeyinin yansımasını etkili bir şekilde azaltabilir.Sürücüler ekranda içeriği açıkça görebilirler., yansımanın yol açtığı görsel karışıklıklardan kaçınmak ve sürüş güvenliğini büyük ölçüde artırmak.

3.2 Akıllı telefonlar ve tabletler

• Amiral gemileri için standart: Akıllı telefon pazarında, In-Cell TFT LCD teknolojisi uzun zamandır amiral gemisi modelleri için bir standart olmuştur.Çok dar çerçevelerle ve yüksek ekran-beden oranıyla bir tasarım elde etmek., akıllı telefon ekran teknolojisinin gelişim eğilimine liderlik ediyor. iPhone X'in ekran çerçevesinin sadece 1.61mm'i ve ekran-beden oranının% 81.1'i kadar yüksek olduğu.Bu, telefonun kompakt bir gövdeyi korurken daha büyük bir ekran boyutuna sahip olmasını sağlarSamsung'un S serisi ayrıca In-Cell teknolojisini kullanır ve ekran performansını sürekli olarak optimize eder.Ekranının 2K çözünürlüğü ve 120Hz yüksek tazeleme hızı varAynı zamanda, In-Cell teknolojisi sayesinde ince ve hafif bir tasarım elde edilir. Vücut kalınlığı sadece 7.9mm ve ağırlığı 169g'dır.Ayrıca telefonun tutumunu ve taşınabilirliğini de dikkate alır.. The successful applications of these flagship models not only demonstrate the strong competitiveness of In-Cell technology in the smartphone field but also promote the continuous pursuit and innovation of screen technology in the entire industry.

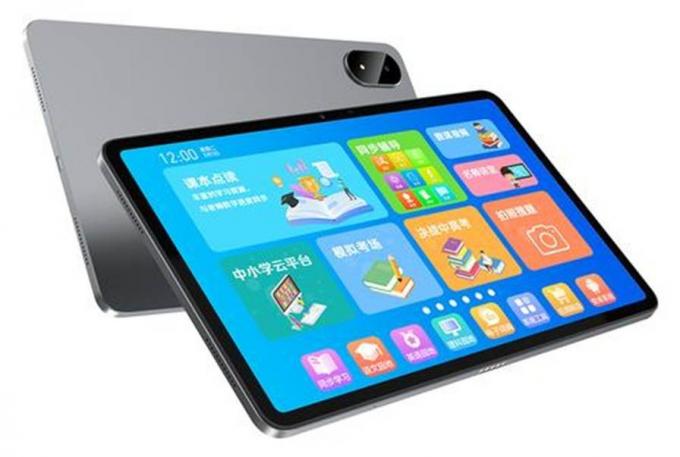

• Eğitim Tabletlerinde Uygulamalar: Eğitim alanında, çevrimiçi eğitimin hızlı gelişmesi ile birlikte, öğrenme araçları olarak tabletlere olan talep artmaktadır.Yüksek hassasiyetli dokunma performansları ve mükemmel ekran efektleri ileEpidemi sırasında, dünya çapındaki okullar çevrimiçi öğretime döndü ve In-Cell dokunmatik tabletlere olan talep arttı.İstatistiklere göre, In-Cell dokunmatik tabletler salgın sırasında küresel sevkiyatların% 42'sini oluşturdu. Bu tabletler aktif kalem fonksiyonunu destekler, 0.1mm'ye kadar yazma doğruluğu ile,Öğrencilerin çeşitli öğrenme ihtiyaçlarını karşılayabilecekÖrneğin Huawei'nin MatePad Pro serisi In-Cell ekranlarını kullanır. M-Pencil kalem ile birleştirildiğinde düşük gecikme yazma deneyimi elde eder.,ve yazma akıcılığı kağıt üzerinde olanlara benzer. Öğrenciler açıklama yapabilir, problemleri çözebilir ve tablette zihinsel haritalar çizebilir, böylece öğrenme verimliliği artar.In-Cell ekranlarının yüksek çözünürlüklü ve geniş açılı özellikleri öğrencilerin ekranı farklı açılardan izlerken net ve tutarlı görsel efektler elde etmelerini sağlar., öğrencilerin gözlerini koruyor.

3.3 Endüstriyel ve tıbbi ekipman

• İnsan - Makine İletişiminin Geliştirilmesi: Endüstriyel kontrol alanında, ekipmanların zekası ve otomasyon derecesi sürekli artmaktadır.ve insan-makine etkileşim arayüzleri için gereksinimler de giderek daha yüksekHücre içi TFT LCD ekranları, hızlı dokunma tepkisi ve yüksek güvenilirliği ile endüstriyel kontrol terminallerine yeni bir etkileşim deneyimi getiriyor.Operatörlerin gerçek zamanlı olarak çeşitli karmaşık parametreleri izlemesi ve ekipmanları doğru bir şekilde kontrol etmesi gerekir.In-Cell ekranlarının dokunmatik tepki süresi, operatörlerin dokunmatik eylemlerini hızlı ve doğru bir şekilde yakalayarak ekipmanın anında kontrolünü sağlayabilen 10ms'den daha az olabilir.MeselaOtomatik bir fabrikanın kontrol panelinde, hücre içi ekran aracılığıyla operatörler farklı izleme ekranlarını kolayca değiştirebilir, ekipmanın çalışma parametrelerini ayarlayabilir,ve ekipmanları çalıştırmak ve durdurmak gibi işlemleri gerçekleştirmekAynı zamanda, hücre içi ekranların yüksek güvenilirliği, endüstriyel ortamlarda uzun süreli istikrarlı çalışmayı da sağlar.Ekran arızalarından kaynaklanan üretim kesintilerinin azaltılması ve üretim verimliliğinin iyileştirilmesi.
• Tıbbi görüntü göstergesi: Tıbbi ekipman alanında, özellikle tıbbi görüntü görüntülemesinde, hücre içi TFT LCD teknolojisi de önemli bir rol oynamaktadır.6 inçlik hücre içi ekranlar yaygın olarak kullanılmaktadır.Yüksek çözünürlüklü görüntü ekranları sağlayabilir, DICOM (Tıpta Dijital Görüntüleme ve İletişim) standardını destekleyebilir ve 10 bit renk derinliğine sahiptir.İnsan vücudunun iç doku yapısını ve patolojik durumlarını doğru bir şekilde gösterebilenDoktorlar ultrasonik muayeneler yaparken, hücre içi ekran aracılığıyla organların şeklini, boyutunu, konumunu ve diğer bilgileri net bir şekilde gözlemleyebilir ve doktorların doğru teşhisler yapmasına yardımcı olurlar..Ek olarak, hücre içi ekranların ince ve hafif tasarımı tıbbi ekipmanları daha taşınabilir hale getirir ve farklı tıbbi senaryolarda kullanımını kolaylaştırır.Bazı taşınabilir ultrasonik teşhis cihazları hücre içi ekranları kullanır, doktorların her zaman ve her yerde hastalarına muayene yapmalarını sağlayarak tıbbi hizmetlerin erişilebilirliğini arttırıyor.

Sonuç: Dokunma geleceği - Ekran burada

Hücre içi TFT LCD, teknolojik yenilikler yoluyla ekran endüstrisinin ekosistemini yeniden inşa etti.ve akıllı özellikler otomotiv gibi alanların dijital dönüşümünü yönlendiriyorYapay zekâ, esnek teknoloji ve sürdürülebilir malzemelerin entegre edilmesiyle,In-Cell "fonksiyon entegrasyonu"ndan "deneyim yükseltmesi"ne geçecek ve insan-makine etkileşimi için nihai arayüz haline gelecek.Endüstri uygulayıcıları için, araştırma ve geliştirme, tedarik zincirinin optimize edilmesi ve gelişen uygulamaları benimsemek için sürekli yatırımlar piyasayı ele geçirmenin anahtarı olacaktır.Gelecekte, metaverse ve akıllı sürüş gibi alanlarda hücre içi teknolojinin yıkıcı atılımlarına tanık olabiliriz.
