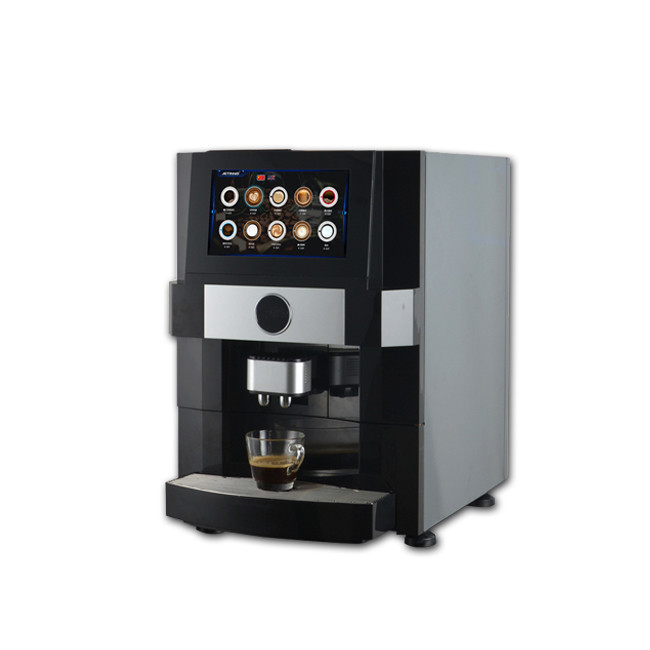

Kahve makinesinin LCD ekran modülünün modeli
Bu kez müşteri için özel CH700WV02A.
Aşağıdaki içerik, ürünle ilgili ilgili açıklamadır.
model:
1CH700WV02A-CT'nin tanımı hakkında
ChengHao Ekran modeli CH700WV02A-CT, renkli aktif matris ince filmli bir tranzistordur
(TFT) amorf silikon TFT'yi anahtarlama cihazı olarak kullanan sıvı kristal ekran (LCD).
Bu model bir TFT LCD panelinden, bir sürücü IC'den, yüksek parlaklıklı bir arka lambasından,
kapasitif dokunmatik panel ve FPC.
Bu TFT LCD, WVGA ile 7.0 (16: 9) inç çapraz ölçümlü aktif ekran alanına sahiptir
(800 yatay 480 dikey piksel) çözünürlük.
Bu proje için kullanılan sürücü Himax'tir ve 24 bit RGB ile 16M renkleri görüntüleyebilir.
Sürücü cam üzerine monte edilir ve FPC aracılığıyla bağlantı,
Ekran modülünü çalıştırmak için bileşenler. RGB arayüzünü destekle.
Ek olarak, FPC, müşteri gereksinimlerine göre de özelleştirilebilir.
- arka ışık ve CTP yapısı, arayüz tanımı vb.
RoHS uyumluluğu ve halogensiz.
| Model No. |
CH700WV02A-CT |
| Modül türü |
7"TFT + CTP |
| Ekran Kipi |
TN/Transmissive/Normal olarak beyaz |
| CTP tipi |
G+G |
| Nokta sayısı |
800*3 ((RGB) *480 |
| Görme Yönü |
Saat 12'de. |
| Gri ölçekli ters yön |
Saat 6'da. |
| Modül boyutu |
180.0(W) * 119.0 ((H) * 7.4 ((T) mm |
| TFT Aktif Alanı |
154.08 ((W) * 85.92 ((H) mm |
| TFT Dot pitch |
0.1926 ((W) * 0.1790 ((H) mm |
| Arayüz |
TFT: 24-bit RGB CTP:I2C |
| Arka ışık tipi |
Beyaz LED |
| Parlaklık |
200 cd/m2 |
2.Genel bilgi
| BİLGİ |
Standart Değerler |
Birimler |
| LCD tipi |
7.0TFT+CTP |
- Hayır. |
| Nokta düzeni |
800×3 ((RGB) ×480 |
noktalar |
| Renkli Piksel Düzenlemesi |
RGB dikey şeridi |
- Hayır. |
| Ekran Kipi |
TN / Transmissive / Normalde beyaz |
- Hayır. |
| Görme Yönü |
Saat 12 |
- Hayır. |
| CTP tipi |
Lens Cam + ITO Cam + FPC + Yapıştırıcı |
- Hayır. |
| Yüzey Tedavisi |
6H |
- Hayır. |
| CTP Sürücü IC |
GT911 |
- Hayır. |
| Modül boyutu |
180.0 ((W) × 119.0 ((H) × 7.4 ((T) |
mm |
| TFT Aktif Alanı |
154.08 ((W) × 85.92 ((H) |
mm |
| CTP Aktif alan |
154.08 ((W) × 85.92 ((H) |
mm |
| CTP Görüş alanı |
155.28 ((W) × 87.12 ((H) |
mm |
| TFT Dot pitch |
0.1926 (W) × 0.1790 (H) |
mm |
| Arayüz |
24 bit paralel RGB arayüzü |
- Hayır. |
| Çalışma sıcaklığı |
-20 ~ +70 |
°C |
| Depolama sıcaklığı |
-30 ~ +80 |
°C |
| Ağırlık |
TBD |
g |
