800 480 piksel yatay ekran 7 inç Kapasitif dokunuş Samrt Ev için

Ürün Tanımı:

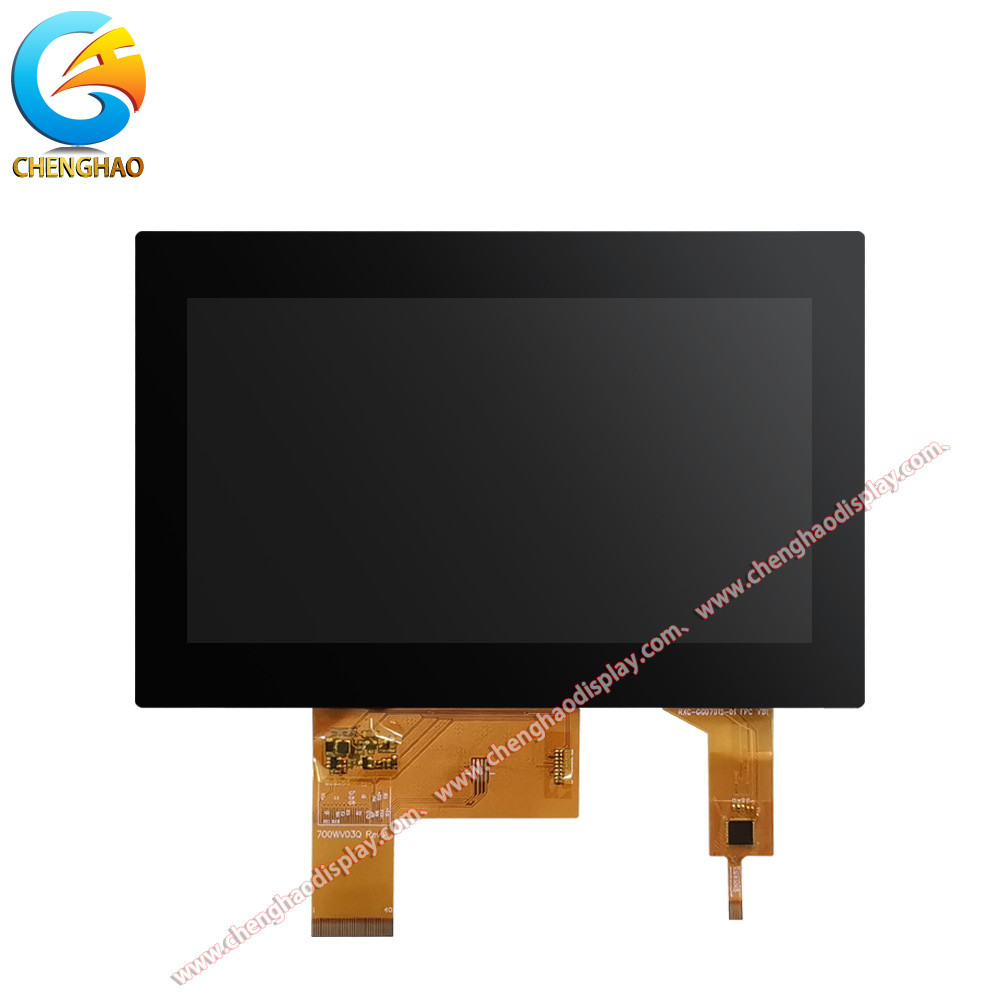

		CH700WV03A-CTBA, çeşitli uygulama ihtiyaçlarını karşılamak için tasarlanmış olağanüstü bir 7 inç kapasitif dokunmatik LCD ekran modülüdür.Modül, gelişmiş ekran teknolojisini esnek kullanıcı etkileşimi işlevleriyle birleştirir., çeşitli endüstrilerdeki ekipmanlarda vazgeçilmez bir bileşen haline getirir.Farklı ortamlarda mükemmel bir görsel deneyim sunmasını sağlayan. Her şeyden önce, CH700WV03A-CTBA, net ve hassas görüntüler gösterebilen 800x480 çözünürlüğüne sahiptir.Bu yüksek çözünürlük, kullanıcıların çeşitli uygulama senaryolarında doğru ve zengin görsel bilgi elde edebilmelerini sağlar.Endüstriyel otomasyon, akıllı ev veya tıbbi ekipmanlarda olsun, bu modül bilginin okunabilirliğini ve işlem kolaylığını etkili bir şekilde artırabilir.
Modül kapasitif dokunma teknolojisini kullanır ve kullanıcıların cihazla sezgisel ve esnek bir şekilde etkileşime girmelerine izin veren çok dokunma desteği sunar.Çok kısa dokunma yanıt süresi sorunsuz ve anında çalışmasını sağlar, oyun ekipmanları ve etkileşimli ekranlar gibi hızlı yanıt gerektiren uygulama senaryoları için uygundur. Dokunmatik panel,% 87'ye kadar ışık geçirgenliğine sahiptir.Ekranı daha canlı hale getirmek ve kullanıcılar farklı aydınlatma koşullarında iyi bir deneyim elde edebilir.
CH700WV03A-CTBA'nın tasarımı, çevreye uyumluluğu da tam olarak dikkate alır.Özellikle endüstriyel ortamlar ve dış mekan uygulamaları için uygundur. Buna ek olarak, CH700WV03A-CTBA'nın ince ve hafif tasarımı en büyük avantajlarından biridir.Bu kompakt tasarım sadece alan tasarrufu değil, aynı zamanda ürünün genel güzelliğine modern bir his katıyor. Görünümü ve yapısı da uzun süreli dayanıklılığı ve güvenilirliği sağlamak için dikkatlice tasarlanmıştır. Kalite açısından CH700WV03A-CTBA, fabrikadan çıktığında ürünün yüksek kalite gereksinimlerini karşılamasını sağlamak için sıkı kalite denetimlerine tabi tutuldu ve uluslararası standartlara uydu.Chenghao Optoelectronics, müşterilerin kullanım sırasında karşılaştıkları çeşitli sorunları çözmelerine yardımcı olmak ve müşterilerin kaygısız bir şekilde kullanabilmelerini sağlamak için yüksek kaliteli satış sonrası hizmet sunmayı taahhüt ediyor.

Özellikleri:

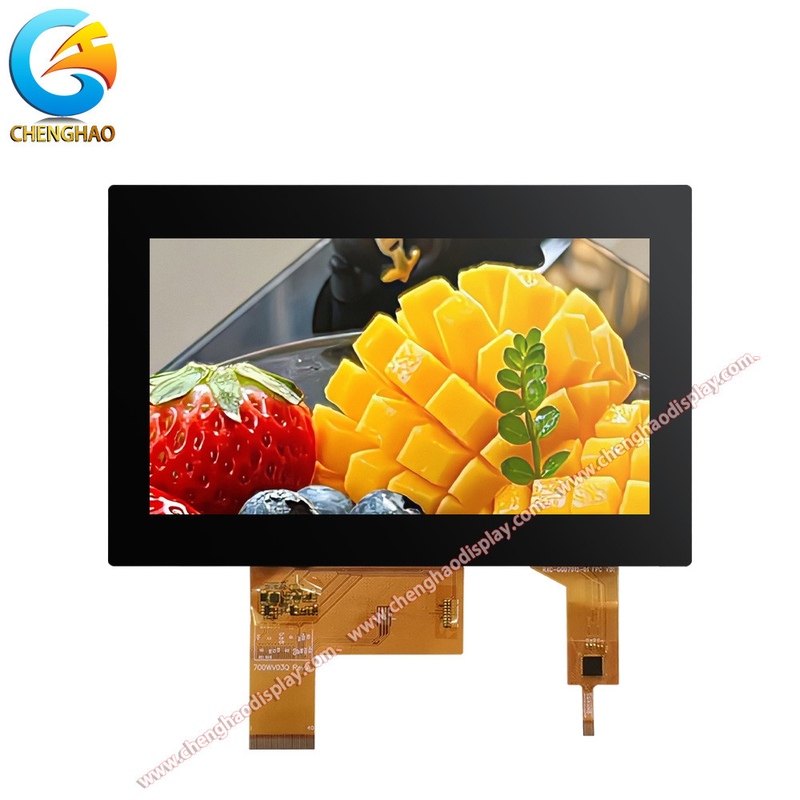

1Ekran modu ve renk performansı: TN/transfleksif/normal beyaz ekran modu benimsenir, yüksek renk doyması ve doğru restorasyon ile 16.7M gerçek renk ekranını destekler,Çeşitli görsel ihtiyaçları karşılamak.
2Çözünürlük ve parlaklık parametreleri: 800×480 piksel çözünürlüğü ve 300 cd/m2 parlaklığı ile hem ekran açıklığını hem de temel çevre uyumluluğunu dikkate alır.ve geleneksel aydınlatma sahnelerinde kullanılmak için uygundur.
3Dokunma performansı:
(1) 0,7 mm kalınlığında dokunmatik camla donatılmış, ışık geçirgenliği ≥ 87%, dokunmatik işlem hassastır ve görsel etkiyi etkilemez;
(2) Cam sertliği, uzun süreli istikrarı sağlayan aşınmaya ve çizilmeye dayanıklı olan 6H'ye ulaşır.
(3) Kapasitif bir dokunmatik panel kullanıyor, I2C arayüzünü destekliyor ve güçlü uyumluluk ile 2.8V-3.3V çalışma voltaj aralığına sahiptir.
4Yapı tasarımı:
(1) Modül boyutu 180×119×5.27mm, hafif, ince ve kompakt ve çeşitli cihazlara entegre edilmesi kolaydır.
(2) Görülebilir alan 164.9×100mm'dir ve çoklu senaryolarda görüntüleme gereksinimleri için uygun olan büyük bir etkin görüntüleme alanına sahiptir.

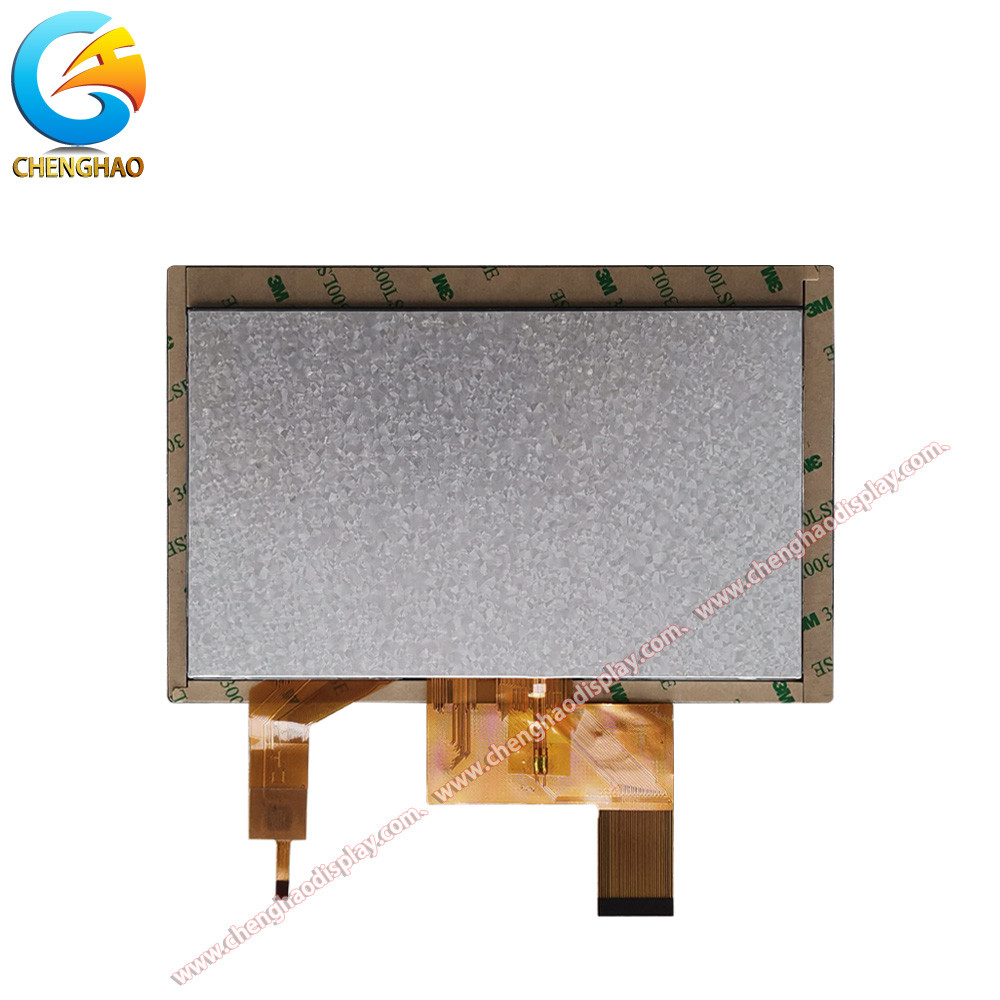

(3) TFT LCD paneli, dokunmatik panel, sürücü IC, arka ışık ve FPC gibi bileşenlerden oluşur ve yapının modüler tasarımı bakım ve yükseltme için uygundur.
5Arayüz ve uyumluluk: RGB sıvı kristal arayüzünü benimser, standart sinyal iletimini destekler, ana kontrol sistemlerine uyarlanır,ve ekipman entegrasyon sürecini basitleştirir.
6Çevreye uyumluluk:
(1) Çalışma sıcaklık aralığı -20~+70°C ve depolama sıcaklığı -30~+80°C'dir.Geniş sıcaklık ortamlarına adapte olabilir ve endüstri ve araç monte gibi karmaşık senaryolarda kullanılabilir;
(2) Dokunmatik cam geçirgenliği, yüksek ve düşük sıcaklık ortamlarında istikrarlı çalışmayı sağlamak için modül ısı dağılımı tasarımı ile birleştirilir.
7Özelleştirme yeteneği: FPC şekli ve yapısının değiştirilmesini, arka ışık parlaklığının ayarlanmasını, LCD arayüzünün tanımlanmasını ve dokunmatik panel özelleştirmesini destekler.Müşterinin kişiselleştirilmiş ihtiyaçlarına esnek bir şekilde uymak.
8Sertifikasyon ve kalite güvencesi: Üretim ISO9001 kalite yönetim sistemi ve ISO14001 çevre yönetim sistemi ile uyumludur.Güvenilirlik ve çevre koruma standartlarını sağlamak için hammaddelerden bitmiş ürünlere kadar sıkı testler yapılır.

Teknik parametreler:

Uygulamalar:

CH700WV03A-CTBA'nın hassas parametreler tasarımı ve istikrarlı performansı ile endüstri, tüketici elektroniği, otomotiv ve tıp gibi çok sayıda alana geniş çapta uyarlanabilir.ve çeşitli cihazların çekirdek ekranı ve etkileşimli bileşeni haline geldiAşağıda özel bir uygulama senaryosu ve avantaj analizi verilmiştir:

Endüstriyel kontrol ve otomasyon ekipmanları
Endüstriyel alanda CH700WV03A-CTBA, insan-makine arayüzünün (HMI) çekirdek ekran modülü olarak kullanılabilir.** 800×480 piksel çözünürlüğü ** ve ** 300 cd/m2 parlaklığı ** ekipman çalışma parametrelerinin, arıza alarmı bilgileri ve işletim kılavuzu, atölyeler ve kontrol odaları gibi geleneksel aydınlatma ortamlarında açıkça görüntülenebilir.
1Tipik uygulamalar:
(1) CNC alet makinelerinin işletim paneli: işleme ilerlemesinin gerçek zamanlı görüntülenmesi, koordinat verileri vb., parametreleri hızlı bir şekilde ayarlamak için kapasitif dokunuşu destekler;
(2) Endüstriyel Nesnelerin İnterneti (IIoT) geçit cihazı: entegre sıcaklık, nem, enerji tüketimi ve diğer veri izleme arayüzleri, I2C dokunmatik arayüzü aracılığıyla yerel etkileşim;
(3) Otomatik üretim hattı konsolu: RGB arayüzü ve PLC kontrol sistemi ile birleştirilmiş, üretim hattı durumunun gerçek zamanlı senkronizasyonu, operasyon ve bakım verimliliğinin iyileştirilmesi.
2Temel avantajları:
(1) Geniş sıcaklık uyarlanabilirliği: -20 ~ + 70 °C çalışma sıcaklık aralığı, endüstriyel ortamda sıcaklık dalgalanmalarına dayanabilir;
(2) Yapı dayanıklılığı: 6H sertlik dokunmatik cam ve modüler tasarım, titreşim karşıtı, toz karşıtı, zorlu çalışma koşullarında uzun süreli çalışmaya uygundur.

Akıllı ev ve bina otomasyonu
Akıllı ev senaryosunda, bu modül, ev cihazlarının merkezi yönetimi ve görsel etkileşimini elde etmek için akıllı merkezi kontrol ekranı veya cihaz terminal ekranı olarak kullanılabilir.
1Tipik uygulamalar:
(1) Akıllı ev kontrol paneli: entegre aydınlatma, klima ve güvenlik sistemi kontrol arayüzleri, dokunmatik işletim ile sahne modu geçişi;
(2) Akıllı ev aletleri ekranı: fırınlar ve çamaşır makineleri gibi ekipmanların parametreler gösterimi ve fonksiyon seçimi arayüzü, grafik kullanım talimatlarını destekler;
(3) Bina interkom sistemi: birim kapı makineleri veya iç mekan eklentileri için bir ekran olarak, ziyaretçi görüntülerini, erişim kontrolü durumunu ve diğer bilgileri gösterir.
2Temel avantajları:
(1) Hafif tasarım: kompakt boyutu 180×119×5.27mm, duvara veya cihaz gövdesine kolayca yerleştirilmesi, kurulum alanını tasarruf etmesi;
(2) Düşük güç tüketimi: dokunmatik panel çalışma voltajı 2.8V-3.3V'dir, pille çalışan cihazlar için uygundur ve akıllı ev terminallerinin pil ömrünü uzatır.

Araç içi elektronik ve mobil cihazlar
CH700WV03A-CTBA'nın istikrarı ve çevreye uyumluluğu, özellikle yardımcı sürüş ve araç içi eğlence sistemleri için araç içi ekranlar için ideal bir seçim haline getirir.
1Tipik uygulamalar:
(1) Araç navigasyon sistemi: harita yolunu, gerçek zamanlı trafik bilgilerini görüntüler, kapasitif dokunma hareket yakınlaştırma ve konum aramasını destekler;
(2) Araba ses ve video sistemi: video ve ses listelerini oynatmak ve RGB arayüzü ile yüksek çözünürlüklü görüntü kalitesi çıkışı elde etmek;
(3) Mühendislik makineleri gösterge paneli: örneğin forklift ve ekskavatör durumu izleme ekranı, yağ seviyesi ve hız gibi önemli verileri gösterir.
2Temel avantajları:
(1) Müdahale karşıtı yetenek: EMC elektromanyetik uyumluluk tasarımı ile, araç ortamındaki görüntü üzerindeki sinyal müdahalelerinin etkisini azaltmak;
(2) Geniş görüntüleme açısı özellikleri: görüntüleme açısı parametresi 12 olmasına rağmen (özel bir yön görüntüleme açısı kodu olabilir),TN modu hızlı bir yanıt hızına sahiptir ve dinamik görüntü gösterimi için uygundur..

Tıbbi ekipman ve cihazlar
Tıbbi ve hassas cihazlar alanında, bu modül, profesyonel senaryoların görüntüleme doğruluğu ve güvenilirliği için yüksek gereksinimlerini karşılayabilir.
1Tipik uygulamalar:
(1) Tıbbi monitörler: Kalp atış hızı ve kan oksijeni gibi hayati belirtiler verilerinin gerçek zamanlı görüntülenmesi ve dokunmatik arayüz, tıbbi personelin izleme parametrelerini hızlı bir şekilde ayarlamasını destekler;
(2) Taşınabilir teşhis ekipmanları: Ultrason makineleri gibi küçük ekranlar görüntü ayrıntılarını net bir şekilde gösterir ve yerinde teşhisi yardımcı olur;
(3) Laboratuvar analizi aletleri: Deney prosedürlerini, veri eğreleri ve işlem isteklerini görüntüler ve çok dilli arayüz geçişini destekler.
2Temel avantajları:
(1) Renk doğruluğu: 16.7M gerçek renk ekranı tıbbi görüntülerin yüksek hassasiyetli renk yeniden üretimi gereksinimlerini karşılar;
(2) Temizlenmesi kolay tasarım: Düz dokunmatik cam yüzeyi hızlı bir şekilde dezenfekte edilebilir ve tıbbi ortamın hijyen standartlarını karşılar.

Ticari ve tüketici elektronikleri
Ticari senaryolarda, CH700WV03A-CTBA, şirketlerin hizmet verimliliğini ve kullanıcı deneyimini geliştirmelerine yardımcı olmak için hafif bir ekran terminali olarak kullanılabilir.
1Tipik uygulamalar:
(1) Perakende POS sistemi: sipariş detaylarını, ödeme miktarını ve promosyon bilgilerini gösterir, dokunmatik işlem hızlı ödemeyi destekler;
(2) Kendine hizmet veren terminal ekipmanları: sıra makineleri ve bilgi sorgu makineleri gibi, manuel servis basıncını azaltmak için grafik yönlendirme arayüzü sağlar;
(3) Elektronik fiyat etiketleri ve raf ekranları: mağaza operasyonunun esnekliğini artırmak için ürün fiyatlarını, envanterleri ve promosyon faaliyetlerini dinamik olarak güncelleme.
2Temel avantajları:
(1) Düşük maliyet ve yüksek verimlilik: fabrika doğrudan tedarik modeli tedarik maliyetlerini azaltır, standartlaştırılmış RGB arayüzü geliştirme döngüsünü kısaltır;
(2) Esnek özelleştirme yetenekleri: FPC yapısının değiştirilmesini ve arka ışık ayarlanmasını destekler, farklı boyutlardaki ticari ekipmanlara ve kurulum yöntemlerine uyarlanır.
