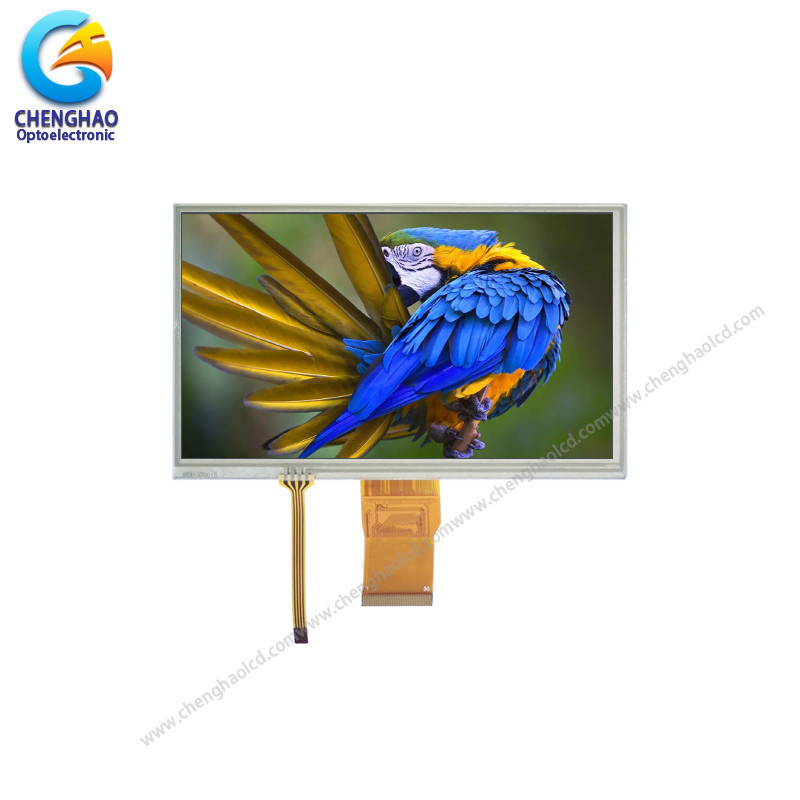

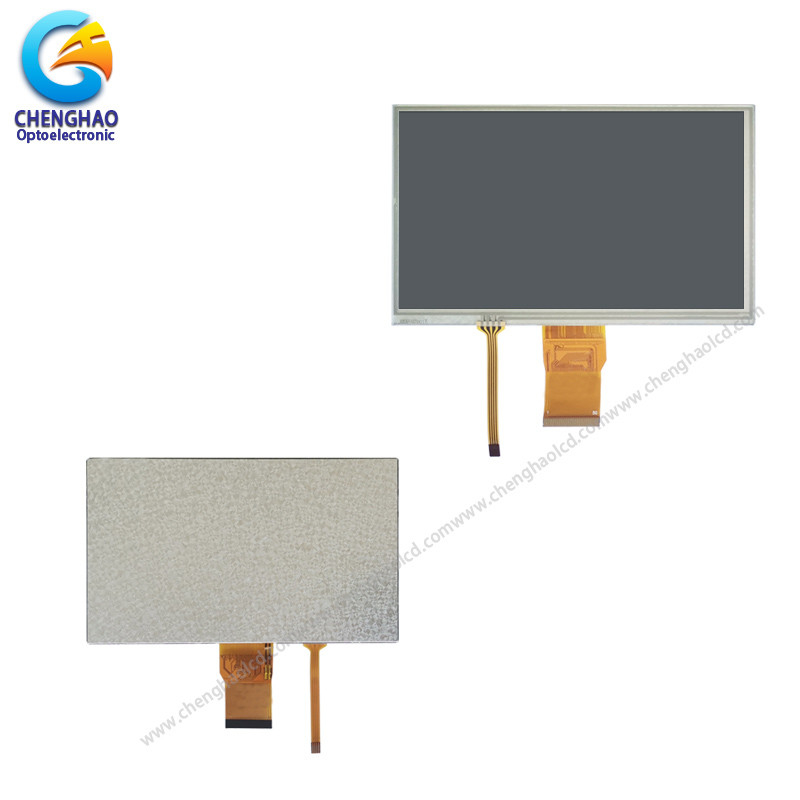

Dirençli Dokunmatik Panelli HD Küçük Dokunmatik Ekran 1024x600

Ürün Açıklaması

Dirençli Dokunmatik Panelli HD Küçük Dokunmatik Ekran 1024x600

1. Özellikler

2. Açıklama

ChengHao Ekran modeli CH700WS03D-T, anahtarlama aygıtı olarak amorf silikon TFT kullanan renkli aktif matris ince film transistör (TFT) sıvı kristal ekrandır (LCD).Bu model bir dokunmatik panel, bir TFT LCD panel, bir sürüş IC, bir arka ışık ve bir FPC'den oluşur.

Bu TFT LCD'nin 1024×3(RGB)×600 çözünürlüğünde diyagonal olarak ölçülen 7.0 (Yatay ekran) inç aktif görüntüleme alanı bulunmaktadır.

Bu proje için kullanılan sürücü CH700WS03D-T veya uyumludur ve RGB sinyal girişi ile 16M renk görüntüleyebilir.Sürücü, ekran modülünü çalıştıracak bileşenler dahil olmak üzere cama ve FPC aracılığıyla ara bağlantıya monte edilir.RGB arayüzünü destekleyin.

Ek olarak, FPC, arka ışık ve FPC yapısının değiştirilmesi, arayüz tanımı vb. gibi müşteri gereksinimlerine göre de özelleştirilebilir.

RoHS Uyumluluğu ve Halojen İçermez.

3. Çizimler

Notlar:
(1) Ekran Tipi : 7.0 inç TFT+RTP
(2) Görüş Yönü : 12:00
(3) Lcd Sürücü IC : ###
(4) Polarize Modu : İletken/ Pozitif
(5) Çalışma Sıcaklığı: -20~70 ℃
(6) Depolama Sıcaklığı: -30~80 ℃
(7) Unmarker Toleransı: ±0.20
(8) Koruma : ROHS

4. Hızlı Detay

* LCM adı: HD Küçük Dokunmatik Ekran

* Model: CH700WS03D-T
* Lcm Boyutu.: 7.0 inç
* Ekran Tipi: 7.0" TFT
* Ekran renkleri: 16.7M
* Nokta Sayısı: 1024*600
* Görüş Açısı: 12:00

* Sürücü IC: ###
* Görüntü modu: TN/İletken/Normalde Beyaz
* Modül boyutu: 164.9(G)×100.0(Y)×4.78(T) mm

* TFT Aktif Alanı: 154.2144(G)×85.92(Y) mm

* Parlaklık: 350 cd/m2

* Kontrast: 500:1

* TFT Arayüz Türü: RGB

* Pin Numarası: 50 pin
* Arka ışık tipi : 27 Beyaz LED

* Parlaklık: 350 cd/m2

5. Uygulama
