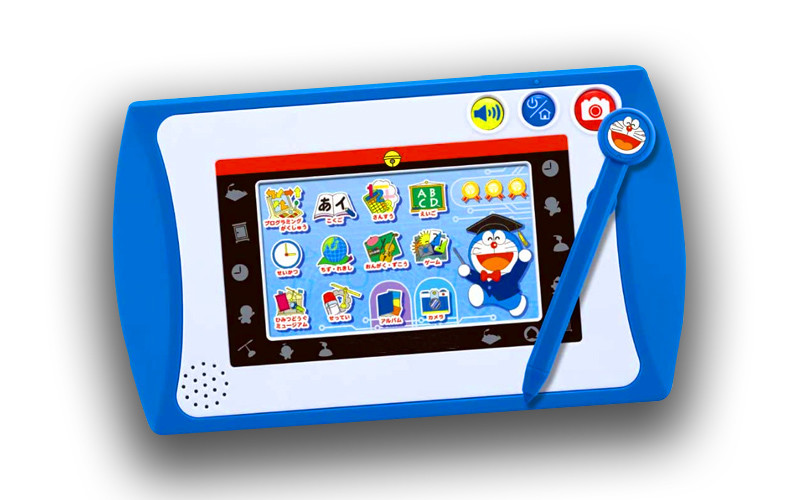

Çocuk Oyuncakları İçin TFT LCD OYUN EKRANI Özelleştirmek için Müşterilerle İşbirliği Yapın
1.Oyuncak İçin TFT LCD Diaplay'in Genel Bilgileri
| MADDE | STANDART DEĞERLER | BİRİMLER |
| LCD tipi | 4.3''TFT | -- |
| nokta düzenlemesi | 480(RGB)×272 | noktalar |
| Renk filtresi dizisi | RGB dikey şerit | -- |
| Ekran modu | TN / Şanzıman / Normalde Beyaz | -- |
| Yön Görüntüleme | saat 12 | -- |
| Gri Ölçek Ters Çevirme Yönü | saat 6 | -- |
| sürücü entegresi | -- | |
| Modül boyutu | 105,5(G)×67,2(Y)×4,1(T) | mm |
| Aktif alan | 95.04(G)×53.856(Y) | mm |
| nokta aralığı | 0.198 (G)×0.198 (Y) | mm |
| Arayüz | 24-bit Paralel RGB Arayüzü | -- |
| Çalışma sıcaklığı | -20 ~ +70 | ℃ |
| Depolama sıcaklığı | -30 ~ +80 | -- |
| Arka Işık | 7 Beyaz LED | ℃ |
| Ağırlık | TBD | -- |
NOTLAR:
1.EKRAN TİPİ: 4.3"TFT
2.İZLEME YÖNÜ: 12:00
3.GRİ ÖLÇEKLİ DÖNÜŞ YÖNÜ: 6:00
4.POLARIZER MODU: İLETİMCİ/POZİTİF
5.ÇALIŞMA SICAKLIĞI: -20°C~+70°C
6.SAKLAMA SICAKLIĞI: -30°C~+80°C
7. MARKA TOLERANSI: ±0.20
8.ÇEVRE KORUMA GEREKLİLİKLERİ: RoHS
2.Arayüz Tanımı
| Toplu iğne | Sembol | Açıklama. |
| 1 | VLED- | LED arka ışık (Katot). |
| 2 | VLED+ | LED arka ışık (Anot). |
| 3 | GND | Zemin. |
| 4 | VDD | Güç kaynağı. |
| 5~12 | R0~R7 | Kırmızı Veri. |
| 13~20 | G0~G7 | Yeşil Veri. |
| 21~28 | B0~B7 | Mavi Veri. |
| 29 | GND | Zemin. |
| 30 | PCLK | Nokta saati sinyal girişi.Giriş verilerini yükselen kenarında mandallama. |
| 31 | DISP | Ekran açık/kapalı. |
| 32 | HSYNC | Yatay senkronizasyon girişi.Negatif polarite. |
| 33 | VSYNC | Dikey senkronizasyon girişi.Negatif polarite. |
| 34 | DE | Veri etkinleştirme girişi.Giriş veri yolunu etkinleştirmek için aktif yüksek. |
| 35 | Kuzey Kore | NC. |
| 36 | GND | Zemin. |
| 37 | XR | TP Sağ. |
| 38 | YD | TP Alt. |
| 39 | XL | TP Sol. |
| 40 | YU | TP Yukarı. |
3.Mutlak Maksimum Puanlar
| öğe | Sembol | Min. | Maks. | Birim |
| Analog Besleme Gerilimi | VDD | -0.3 | 5 | V |
| Giriş gerilimi | şarap | -0.3 | VDD+0.3 | V |
| Çalışma sıcaklığı | ÜST | -20 | 70 | °C |
| Depolama sıcaklığı | TST | -30 | 80 | °C |
| Depolama Nemi | HD | 20 | 90 | %BN |
4.DC Özellikleri
| öğe | Sembol | Min. | Tip. | Maks. | Birim | Açıklama |
| Analog Besleme Gerilimi | VDD | 3 | 3.3 | 3.6 | V | - |
| Giriş Yüksek Voltaj | VIH | 0.7VDD | - | VDD | V | Dijital giriş pinleri |
| Giriş Alçak Gerilim | VIL | GND | - | 0.3VDD | V | Dijital giriş pinleri |
| Çıkış Yüksek Gerilim | VOH | VDD-0.4 | - | VDD | V | Dijital çıkış pinleri |
| Çıkış Alçak Gerilim | SES | GND | - | VDD+0.4 | V | Dijital çıkış pinleri |
| G/Ç Kaçak Akımı | ILI | -1 | - | 1 | uA | - |
5.Zamanlama Özellikleri
Güç AÇIK Sırası
6.KAPATMA Sırası
7.Arka Işık Özellikleri
| öğe | Sembol | MIN | TİP | MAKS | BİRİM | Test Koşulu |
| Besleme gerilimi | Vf | 20.3 | 22.4 | 24.5 | V | eğer=20mA |
| Besleme Akımı | Eğer | - | 20 | 30 | mA | - |
| Işık şiddeti LCM için |
- | 150 | 200 | - | cd/m2 | eğer=20mA |
| LCM için tekdüzelik | - | 80 | - | - | ％ | eğer=20mA |
| Ömür | - | 20000 | - | - | Saat | eğer=20mA |
| Arka Işık Rengi | Beyaz | |||||
8.Kullanım Önlemleri
(1)Montaj yöntemi
SC LCD modülünün LCD paneli, polarize olan iki ince cam plakadan oluşur.
kolayca zarar görebilir.Ve modül, montaj delikleri kullanılarak sabitlenecek şekilde inşa edildiğinden
baskılı devre kartında.
LCD modülleri kullanılırken çok dikkatli olunmalıdır.
(2) LCD kullanımı ve temizliği konusunda dikkat
Ekran yüzeyini temizlerken solventli yumuşak bir bez kullanın.
[aşağıda önerilir] ve hafifçe silin
İzopropil alkol
Etil alkol
Polarize zarar verecek kuru veya sert malzemelerle ekran yüzeyini silmeyin.
yüzey.
Aşağıdaki çözücüyü kullanmayın:
Su
aromatikler
İTO ped alanını, İTO desenlerine zarar verecek kuru veya sert malzemelerle silmeyin.
Pedin üzerinde aşağıdaki çözücüyü kullanmayın veya kirlenmesini önleyin:
Lehim akı
Klor (Cl) , Tuz (S)
Ürünler ped üzerine silikon kaplanmadan gönderilseydi İTO desenleri zarar görebilirdi.
zaman geçtikçe korozyon nedeniyle.
Yanlış kullanım veya Klor (CI) gibi bazı malzemeler kullanılarak ITO korozyonu meydana gelirse,
Salfur (S) müşteriden, Sorumluluk müşteriye aittir.
(3) Statik yüke karşı dikkat
LCD modülü, C-MOS LSI sürücülerini kullanır, bu nedenle şunları yapmanızı öneririz:
Kullanılmayan giriş terminallerini Vdd veya Vss'ye bağlayın, güç gelmeden herhangi bir sinyal girmeyin.
çalıştırınız ve vücudunuza, çalışma/montaj alanlarına, montaj ekipmanlarına karşı koruma sağlamak için topraklayınız.
Statik elektrik
(4)paketleme
Modül, LCD elemanları kullanır ve bu şekilde ele alınmalıdır.
Yüksekten düşme ve şiddetli şoktan kaçının.
Modüllerin bozulmasını önlemek için çalıştırmayın veya doğrudan maruz kalarak saklamayın.
güneş ışığı veya yüksek sıcaklık/nem
(5)Çalıştırma için dikkat
LCD'lerin belirtilen voltaj limitleri içinde sürülmesi vazgeçilmez bir koşuldur.
voltajdan daha yüksek voltaj, daha kısa LCD ömrüne neden olur.
Doğru akımdan kaynaklanan bir elektrokimyasal reaksiyon, LCD'nin istenmeyen bozulmasına neden olur, bu nedenle
doğru akım tahrikinin kullanılmasından kaçınılmalıdır.
Tepki süresi, çalışma sıcaklığından daha düşük sıcaklıkta aşırı derecede gecikecektir.
sıcaklık aralığı ve diğer yandan daha yüksek sıcaklıkta LCD'ler ne kadar koyu renk
onları.Ancak bu fenomenler, LCD'lerde arıza veya arıza anlamına gelmez,
belirtilen çalışma sıcaklığında geri gelecektir.
İşlem sırasında ekran alanı zorlanırsa, bazı yazı tipleri anormal şekilde görüntülenecektir.
ancak bir kez kapatıldıktan sonra normal durumuna döner.
Terminallerde hafif bir çiy birikmesi, elektrokimyasal reaksiyonun bir nedenidir.
terminal açık devre.
Maksimum çalışma sıcaklığının altında kullanım, %50Rh veya daha az gereklidir.
(6)depolama
Örneğin, uzun süre saklanması durumunda, amaç veya
yedek kullanım, aşağıdaki yollar tavsiye edilir.
Dışarıya temiz hava girmeyecek şekilde ağzı kapalı bir polietilen torba içinde saklayın.
Ve kurutucu olmadan.
Ne doğrudan güneş ışığına maruz kalmanın ne de ışığın ışığı tutmadığı karanlık bir yere yerleştirmek.
depolama sıcaklığı aralığı.
Polarizör yüzeyine dokunmadan başka bir şeyle saklamak.
[Bizden teslimat sırasında iç kapta olduğu gibi saklanması tavsiye edilir.
(7) Güvenlik
Hasarlı veya gereksiz LCD'lerin parçalara ayrılması ve sıvının yıkanması tavsiye edilir.
Daha sonra yakılması gereken aseton ve etanol gibi çözücülerden herhangi biri tarafından kristal.
Hasarlı bir cam hücreden sızan herhangi bir sıvı ellerinizle temas ettiğinde lütfen
sabun ve su ile iyice yıkayın
CH430WQ08-FPC-C hakkında bilgiTFT LCD Ekran
| MODEL NUMARASI. |
CH430WQ08A-T |
| Modül tipi | 4.3"TFT + RTP |
| Ekran modu | TN / İletken / Normalde Beyaz |
| Nokta Sayısı | 480*3(RGB)*272 |
| Yön Görüntüleme | saat 12 |
| Modül boyutu | 105,5(G)*67,2(Y)*4,1(T) mm |
| TFT Aktif alan | 95.04(G)*53.856(Y)mm |
| Arayüz | RGB |
| parlaklık | 300cd/m2 |
