Mcu Spi 3.5in Tft Lcd Ekran Modülü 280cd/m2 Dot Matrix Tft Ekran
|
Ürün ayrıntıları:
|
|
| Menşe yeri: | Shenzhen Çin |
|---|---|
| Marka adı: | OEM |
| Sertifika: | ROHS 、ISO9001 、CE |
| Model numarası: | CH240QV47A |
|
Ödeme & teslimat koşulları:
|
|
| Min sipariş miktarı: | 2 adet |
| Fiyat: | / |
| Ambalaj bilgileri: | <i>All the products are packed in right way to keep it safe.</i> <b>Tüm ürünler, güvenliğini sağlama |
| Teslim süresi: | 7-15 iş günü |
| Ödeme koşulları: | / T |
| Yetenek temini: | 200K adet / Ay |
|
Detay Bilgi |
|||
| Lcd Türü: | 2.4" | Nokta düzenlemesi: | 240×320 nokta |
|---|---|---|---|
| Renk filtresi dizisi: | RGB Dikey Şerit | Ekran modu: | IPS/İletici/NormaldeSiyah |
| Görüntüleme yönü: | 80/80/80/80 | Sürücü IC: | ST7789V |
| Vurgulamak: | 240×320 Dot Matrix Lcd Modülü,Dot Matrix Lcd Modülü ISO9001,ST7789V Ips Tft Ekran Modülü |
||
Ürün Açıklaması

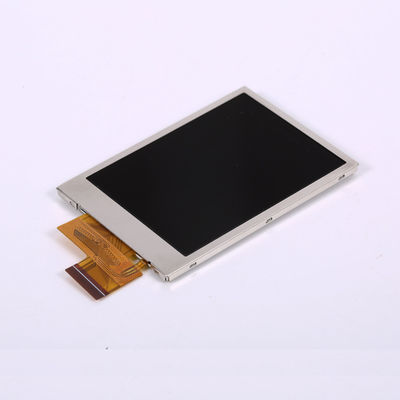

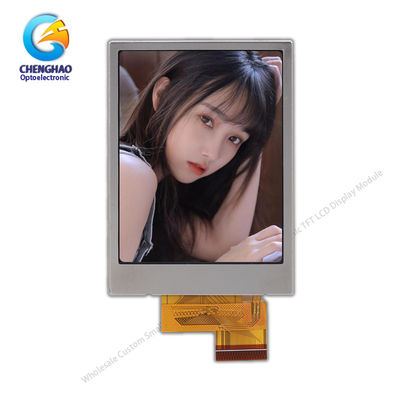

240×320 Dot Matrix Lcd Ekran Modülü Ips TÜM Görüş Yönü Tft Ekran Modülü
1.Ürün parametresi
| KALEM | STANDART DEĞERLER |
| LCD tipi | 2.4" |
| nokta düzenlemesi | 240(RGB)×320 nokta |
| Renk filtresi dizisi | RGB dikey şerit |
| Ekran modu | IPS/İletici/NormaldeSiyah |
| Yön Görüntüleme | 80/80/80/80 |
| sürücü entegresi | ST7789V |
| Modül boyutu | 42,72(G)×60,26(Y)×2,1(T) mm |
2. Ürün Çizimleri
3. Ürün Açıklaması

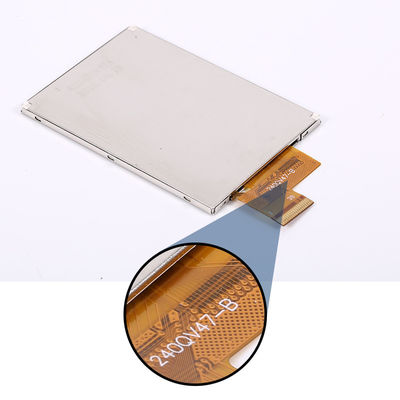

ChengHao Ekran modeli CH240QV47A, renkli aktif matris ince film transistör (TFT) sıvı kristal ekrandır
(LCD) anahtarlama aygıtı olarak amorf silikon TFT kullanır.Bu model bir TFT LCD panelden oluşmaktadır,
sürüş IC, arka ışık ve FPC.
Bu TFT LCD, 240*3(RGB)*320 ile 2.4 (Dikey ekran) inç çapraz olarak ölçülen aktif ekran alanına sahiptir.
çözüm.
Bu proje için kullanılan sürücü HX8238D veya uyumludur ve RGB sinyali ile 65k/262k renkleri görüntüleyebilir
giriş.Sürücü, sürücüyü sürmek için bileşenler dahil olmak üzere FPC aracılığıyla cama ve ara bağlantıya monte edilmiştir.
ekran modülü.
Ek olarak, FPC, arka ışığın değiştirilmesi gibi müşteri gereksinimlerine göre özelleştirilebilir ve
FPC yapısı, arayüz tanımı vb.
RoHS Uyumluluğu ve Halojen İçermez.
Ekranınızı özelleştirmek için talebinize göre yapabiliriz.
Gibi çerçeveyi özelleştirdi, arka ışık parlaklığını, arka ışık şeklini, uzun ömürlü led fitili,
FPC şekli ve arayüz tanımı, Logonuzun ipek baskısı ve bunun gibi.
| Modül Tipi | Görüntüleme Alanı | Ekran modu |
| 1.44 inç | 25.50 * 26.50 mm | Normalde Beyaz IPS, İletken |
| 1.44 inç | 25.50 * 26.50 mm | Normalde Beyaz TN, İletken |
| 1.50 inç | 29,76 * 22,32 mm | Normalde Siyah IPS, İletken |
| 1.54 inç | 27.72*27.72mm | Normalde Siyah IPS, İletken |
| 1.54 inç | 27,74 * 27,74 mm | Normalde Siyah IPS, İletken |
| 1.77 inç | 28.03 * 35.04 mm | Normalde Beyaz TN, İletken |
| 1.80 inç | 28.03 * 35.04 mm | Normalde Beyaz TN, İletken |
| 2.00 inç | 30.60 * 40.80 mm | Normalde Beyaz TN, İletken |
| 2.10 inç | Dairesel görüntüleme alanı | Normalde Beyaz IPS, İletken |
| 2.31 inç | 46,75 * 35,06 mm | Normalde Beyaz TN, İletken |
| 2.40 inç | 36,72 * 48,96 mm | Normalde Beyaz TN, İletken |
| 2.40 inç | 36,72 * 48,96 mm | Normalde Beyaz IPS, İletken |
| 2.80 inç | 43.20 * 57.60 mm | Normalde Beyaz TN, İletken |
| 2.80 inç | 43.20 * 57.60 mm | Normalde Beyaz IPS, İletken |
| 3.00 inç | 36,72 * 65,28 mm | Normalde Siyah IPS, İletken |
| 3.20 inç | 48.60 * 64.80 mm | Normalde Beyaz TN, İletken |
| 3.50 inç | 70.08 * 52.56 mm | Normalde Beyaz TN, İletken |
| 3.50 inç | 70.08 * 52.56 mm | Normalde Siyah IPS, İletken |
| 4.00 inç | 51.84 * 86,4 mm | Normalde Siyah IPS, İletken |
| 4.00 inç | 71.86 * 70.18 mm | Normalde Siyah IPS, İletken |
| 4.30 inç | 95.04 * 53.86 mm | Normalde Beyaz TN, İletken |
| 4.30 inç | 95.04 * 53.86 mm | Normalde Siyah IPS, İletken |
| 5.00 inç | 110.88 * 62.83 mm | Normalde Beyaz TN, İletken |
| 5.00 inç | 108,00 * 64,8 0mm | Normalde Siyah IPS, İletken |
| 5,50 inç | 68.04 * 120.96 mm | Normalde Siyah IPS, İletken |
| 6.00 inç | 74.52 * 132.48 mm | Normalde Siyah IPS, İletken |
| 7.00 inç | 154.08 * 85.92 mm | Normalde Beyaz TN, İletken |
| 7.00 inç | 153.6 * 90mm | Normalde Beyaz TN, İletken |
| 7.00 inç | 154,21 mm * 85,92 mm | Normalde Siyah IPS, İletken |
| 8.00 inç | 107.64 * 172.22 mm | Normalde Siyah IPS, İletken |
| 9.00 inç | 196.61 * 114.15 mm | Normalde Beyaz TN, İletken |
| 10.1 inç | 135,36 * 216,58 mm | Normalde Siyah IPS, İletken |
